十字轴式万向联轴器铰接传动结构

　　该万向节结构主要用于两轴存在轴线夹角、工作中相对位置持续变化的传动场合，常见于机床进给传动、轻工设备传动轴、小型输送装置以及需要补偿安装偏差的联动机构中。它的核心作用是在输入轴与输出轴不严格共线时，仍能连续传递旋转运动和转矩，避免刚性连接因同轴度误差产生附加弯矩、卡滞或轴端疲劳损坏。

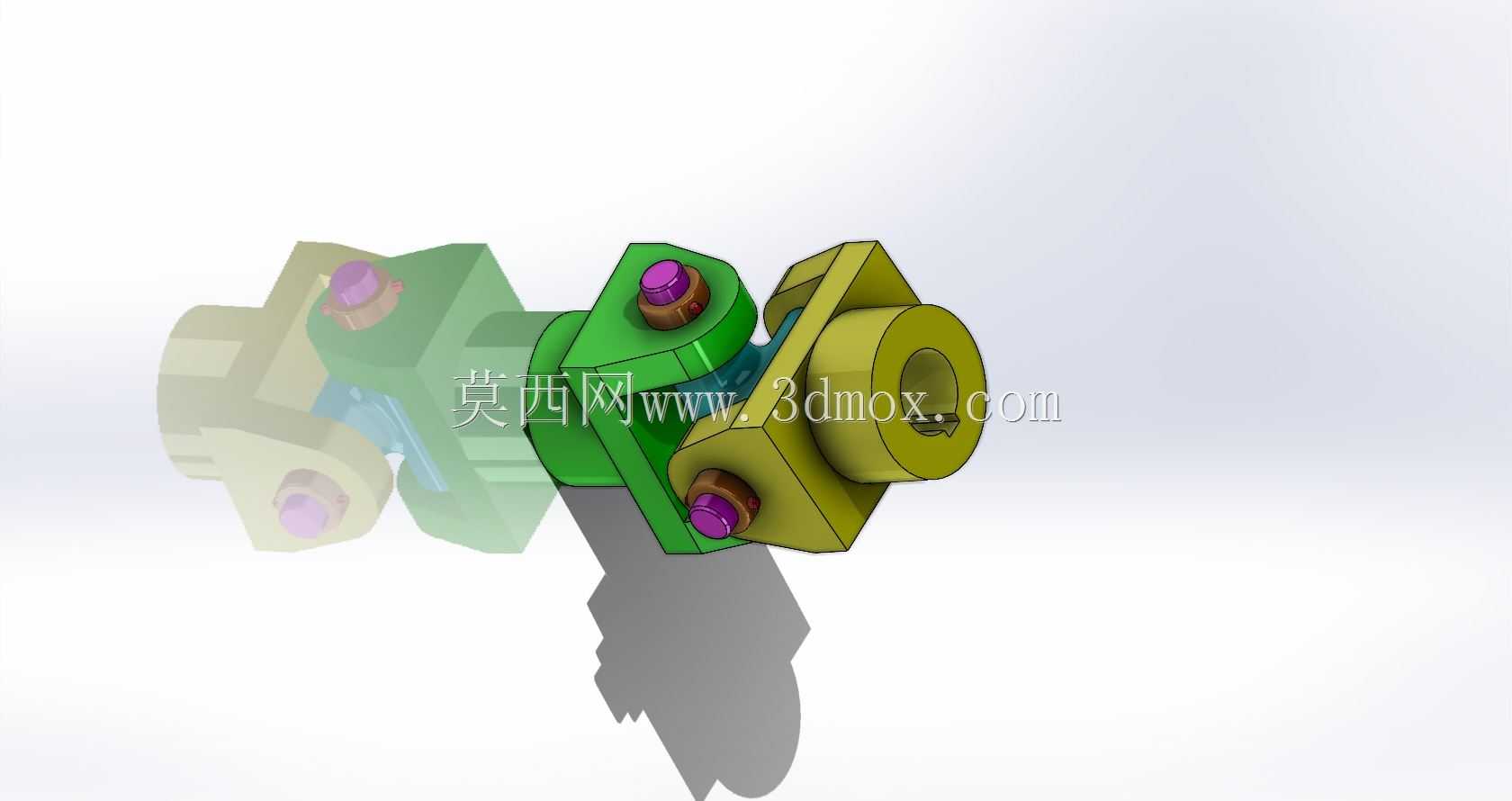

　　结构上采用十字轴铰接方案，两侧叉形接头分别与中间十字销轴配合，形成两个互相垂直的回转自由度。端部带孔的轴套或法兰式接头可与相邻轴段、销接件或驱动端连接，紫色端部为销轴锁紧与限位部位，用于约束十字轴轴向窜动，同时保留销轴在叉耳孔内的转动空间。叉耳与轴头一体过渡，载荷从连接端经叉臂传递到十字轴，再由另一侧叉臂输出，传力路径清晰。

　　设计时需要重点控制叉耳孔的同轴度、两侧叉架相位关系以及十字轴轴颈的配合间隙。间隙过小，铰接处在偏摆时容易发热并出现别劲；间隙过大，则换向瞬间会产生冲击和空程，影响传动精度。销轴端部应设置可靠的防松和挡止结构，防止高速或反复正反转条件下销轴脱出。叉臂根部承受弯曲与扭转复合载荷，过渡圆角不能随意简化，否则在交变载荷下容易从根部萌生裂纹。

　　外形边界方面，该类小型万向节的外径、叉耳宽度和轴向长度决定了安装空间。布置时不能只校核直线状态，还应在最大摆角位置检查叉体、销轴端盖与周边护罩、机架之间是否发生干涉。输入端和输出端的连接孔距、轴头直径及锁紧件位置要与配套轴段一致，保证装配后销轴能够顺利穿入。若用于转速较高的场合，还应考虑铰接处润滑与防尘，减少十字轴颈磨损；若用于低速手动或轻载联动机构，则可适当简化密封，但仍需保证转动灵活。

　　建模过程中，装配关系应真实反映十字轴与两叉架之间的相对运动，连接孔、锁紧件和配合面需完整表达。该结构适合用于传动方案校核、机构运动演示、非标设备轴系布局以及机械零部件教学分析，能够直观展示万向联轴器在偏角传动中的工作方式和装配约束。
