螺栓端子铝电解储能电容器结构

　　该模型呈现的是一种圆柱形大容量铝电解电容器，常见于工业直流母线、变频驱动、伺服电源、焊接设备、充放电回路以及机床电气柜内部。与小型引线电容相比，这类器件承担的是大容值、高纹波电流和较长时间储能任务，在整流后电压波动抑制、瞬时能量补偿、功率模块保护等环节中具有明确作用。设备运行时，整流桥输出的直流电压并非完全平直，负载突变还会造成母线电压短时跌落或尖峰抬升；电容通过充放电过程缓冲能量波动，使后级功率器件获得相对稳定的直流支撑。

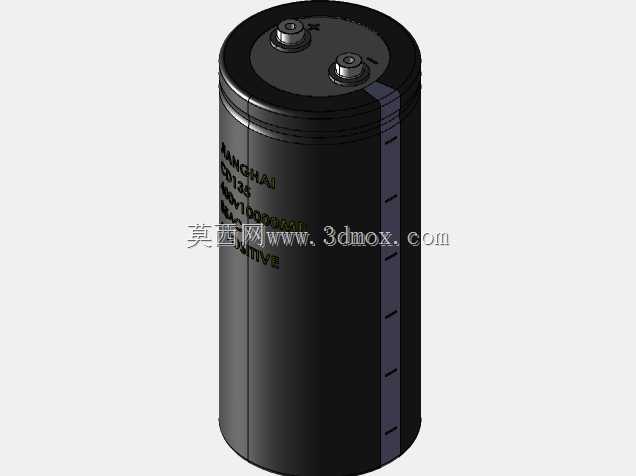

　　从结构上看，模型主体为直立圆柱壳体，外壳采用金属封装，侧壁带有极性标识和参数标识区域，顶部设置两个螺栓式接线端子。螺栓端子适合大电流连接，可通过铜排、线鼻或紧固螺钉完成汇流，相比插针式结构接触面积更大、接触电阻更低，也更便于在高功率装置中维护。端子周围的封盖边缘、卷边轮廓和绝缘区域均有体现，能够用于电气柜布局时检查接线空间、紧固工具操作范围以及相邻器件的安全距离。

　　建模时需要重点把握圆柱包络与顶部接线结构的关系。电容器在柜内通常沿底板或安装梁竖直布置，外形占用以圆形投影为基础，周围应预留散热和走线间隙；若多只电容并列安装，不能只按壳体直径排布，还要考虑端子螺母拧紧空间、铜排折弯半径、绝缘护套厚度以及维护时扳手的旋转范围。模型顶部两个端子的高度决定了母线排最低安装面，壳体侧面的标识条和极性方向则影响装配时的接线识别，尤其在正负极间距较小、铜排交叉较多的柜体中，方向统一可以降低误接风险。

　　在实际选型和结构校核中，这类电容并非单纯按外观占位处理。其底部需要可靠承托，侧壁可根据振动工况设置固定箍或支撑夹，避免设备运输和运行过程中因自重、振动或冲击导致端子受力。顶部接线不宜让铜排重量直接压在端子上，通常应设置独立支撑或通过柔性连接补偿热胀冷缩与装配公差。对于变频器、机床电源模块等紧凑设备，电容器周边还应与发热功率管、制动电阻、变压器等部件保持热隔离，因为环境温度会直接影响电容寿命和纹波承受能力。

　　该三维结构可用于电气柜装配干涉检查、母线路径规划、维修空间评估和教学演示。圆柱壳体、封盖卷边、螺栓端子、极性标记以及侧面刻度式标识均被简化表达，既保留了工程布置所需的关键外形，又不会让模型陷入无关细节。设计人员可据此确认安装孔位、绝缘距离、铜排连接方式和维护开口位置，使电气元件在整机中既能满足储能与滤波功能，也能适应制造、装配和后期检修的实际要求。
