九英寸车载导航屏脊线适配安装框架

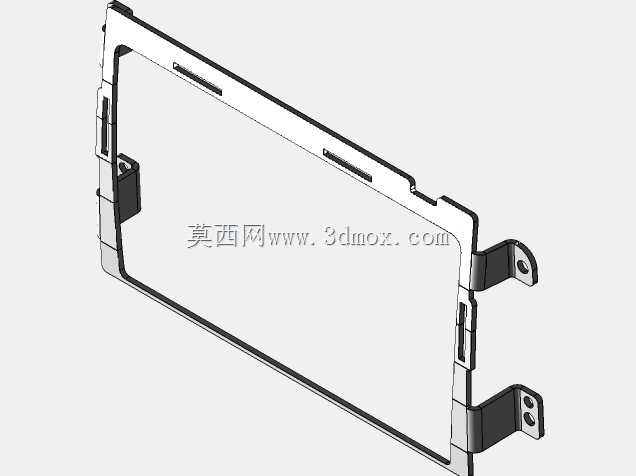

　　这套框架围绕九英寸中控导航屏在本田脊线车型上的换装需求展开，核心任务是把通用大屏主机稳妥固定到原车中控预留位，同时处理好屏体、饰板与周边内饰件之间的配合边界。框架主体采用矩形围框承托屏幕，四周翻边压住屏体边缘，既限制屏面前后窜动，也避免大屏在车辆颠簸、加速制动过程中出现松动异响。两侧延伸出的弯折支耳是整套结构的安装落点，支耳上预留孔位对应原车中控内部的安装螺柱，装配时框架先对位、再锁附，最后扣回中控饰板，屏面与饰板开口保持齐平。

　　从实际装车场景看，这类改装框架要同时兼顾屏幕定位和内饰避让。框架长边按照九英寸屏的外轮廓设定内框尺寸，边缘留出屏体卡扣与缓冲间隙；侧边折弯段不是简单直板，而是顺着中控内部空间走向做出阶梯形态，用来避让原车线束、空调风道和饰板卡扣。支耳位置经过孔位匹配，保证屏幕装入后视觉中心与原车中控开口对齐，不会出现偏框、压屏或者缝隙不均。框架上的窄槽与局部缺口对应屏体侧边卡扣和散热区域，装配时屏幕由前侧推入，卡扣卡入框体定位，背部再接插电源与信号线。

　　结构设计上，框架把承屏面和安装脚连成一体，减少转接零件数量；折弯部位形成刚性加强，薄型板件在控制重量的同时获得足够抗弯能力。两侧支耳高低错落，适配中控内部不对称的安装点，孔边保留贴合面，让紧固件受力后不产生局部翘曲。对于大屏改装而言，框架不仅是固定件，也是屏幕与原车内饰之间的过渡界面：内框负责限定屏体边界，外轮廓负责匹配饰板开口，支耳负责把载荷传递到车身安装位。建模时需要把屏体厚度、螺丝柱高度、支耳折弯角和饰板压边量一起校核，确保屏幕装得进、固定得住、外观缝差可控，后续维修拆屏也能按正常卡扣顺序退出。
