本田山脊线皮卡举升转接固定座结构

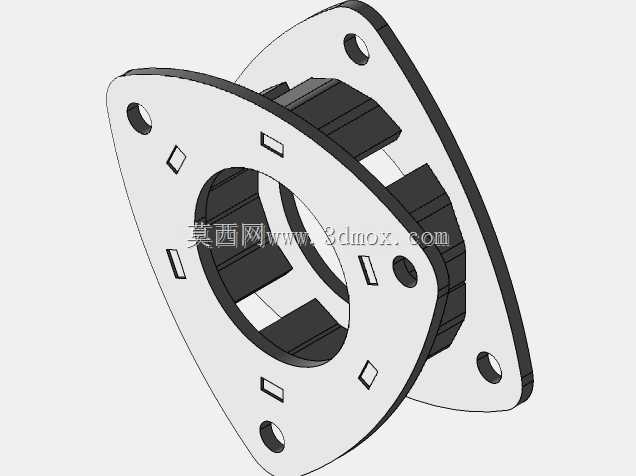

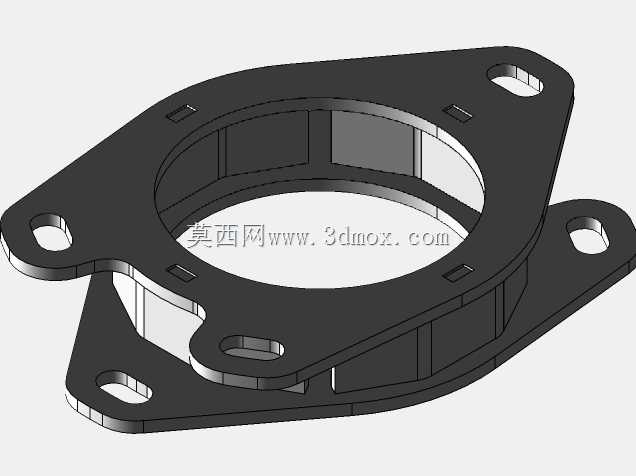

　　该套件围绕皮卡底盘举升改装中的转接定位需求展开，核心结构由两侧三角形安装法兰、中部环形承载筒以及周向限位槽组成。法兰面采用非对称三孔布置，孔位与车身侧或举升支架侧的既有安装点对应，避免改装时在承载梁上重复钻孔；中部筒体承担轴向传力，将举升过程中产生的垂向载荷分散到法兰连接面，而不是集中在单一螺栓位置。

　　从实际装车场景看，这类转接件多用于悬架升高、举升支架加装或底盘附件重新定位。车辆在举升、跌落缓冲和扭转工况下，连接区域同时受到拉力、剪力和弯矩，因此结构上把螺栓孔布置在法兰外缘，增大抗倾覆力臂；筒壁与法兰交接处保留连续过渡，减少应力突变。法兰面上的小矩形槽并非装饰特征，而是配合定位块、防转片或焊接卡爪使用，可在装配阶段限制转接件转动，也能在螺栓预紧后提供额外周向约束。

　　设计思路上，模型没有采用整块厚板切割的简单方案，而是通过筒形主体提高截面惯性矩，在控制重量的同时保证刚度。三角形外轮廓顺应三个主安装点连线，外侧材料向孔位周围延展，内侧围绕中心孔形成环形承载带；中心大孔为轴套、线束、管路或相关连接件留出通过空间，避免举升后与周边部件发生干涉。法兰边缘的折弯和厚度变化，使贴合面具有足够支承面积，也便于在实车装配时检查贴合间隙。

　　安装边界方面，需重点核对三孔相对中心孔的位置、法兰面间距、筒体有效长度以及矩形槽的开口方向。若用于左右对称位置，应确认件号是否存在镜像关系；若与橡胶垫、衬套或垫块配合，还要控制法兰贴合面平面度，防止预紧后局部翘曲。建模时可将安装孔、定位槽、中心通孔和筒体外径作为关键参数，装配校核中再检查螺栓工具空间、最小边距以及与制动管路、车架横梁、悬架摆臂之间的运动间隙。

　　该结构适合在汽车改装件设计、底盘连接件开发和举升系统配套中作为方案参考，尤其体现了多安装点转接、载荷扩散和防转定位的综合处理方式。
