剪叉式液压升降工作台结构设计

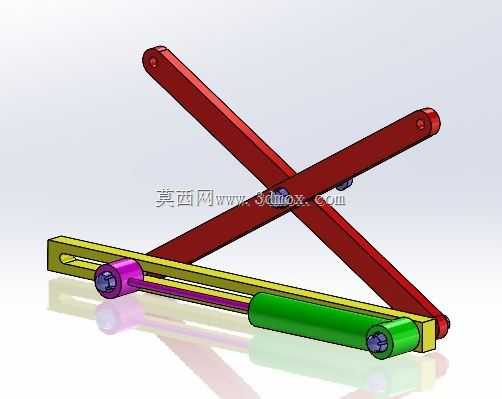

　　这套剪叉式液压升降结构主要面向车间工位举升、轻型装配平台、物料短距离抬升以及设备内部升降模块等场景。它的核心作用是把液压缸的直线推力转化为平台的垂直升降运动，在占用较小底面积的情况下获得相对稳定的举升行程。结构整体采用两组交叉布置的剪臂作为承载骨架，臂体中部通过铰接销轴形成旋转支点，一端与底座或平台保持固定铰接，另一端沿滑槽做水平滑移。液压缸伸出时，滑移端受到牵引，剪臂夹角逐渐增大，平台随之升高；液压缸回缩时，剪臂收拢，平台下降，运动关系直观，便于在自动化设备或工装工位中集成。

　　从受力路径看，平台载荷先传递到上侧剪臂铰接点，再通过交叉臂分流到底座固定端和滑移端。固定铰点主要承受竖向和水平反力，滑移端则在长槽内约束横向位移，同时保留沿槽方向的运动自由度。设计时需要重点关注滑槽长度与剪臂端点行程的匹配关系：槽长过短会限制最高位置，槽长过大又会让低位时滑块受力状态变差。销轴与臂板孔位之间应保证同轴度，避免两组剪臂在升降过程中出现别劲、卡滞或单侧偏载。

　　液压驱动部分由缸筒、活塞杆和端部连接座组成，缸体一端布置在底座侧，活塞杆端通过销轴与剪臂下部连接。该布置方式使推力方向随剪臂角度变化而变化，低位启动时力臂较大，适合克服初始静载；高位时行程接近末端，需要关注液压推力衰减对承载能力的影响。底座滑槽采用长条开孔形式，滑块或滚轮在槽内运动，外侧设置限位结构，可防止越程脱出。对于实际设备选型而言，若平台面承受偏载，应在四角增加导向柱或同步连杆，单纯依赖单组剪叉时，偏置载荷容易造成铰接点磨损加快。

　　外形边界方面，收拢状态下结构高度较低，适合嵌入工作台框架、输送线旁工位或维修支架内部；展开后，剪臂端点横向滑移量决定底座最小长度，平台宽度则需与工件托盘或夹具安装面匹配。建模时可先确定最低高度、最高举升位置和额定载荷，再反推剪臂长度、中间铰接点位置以及液压缸安装距。交叉臂通常选用矩形管或焊接钢板件，销轴处可加入衬套以提高重复转动寿命，滑槽区域应保留润滑与检修空间。整体结构不追求复杂外形，而强调铰接可靠、运动连续、限位明确和承载路径清晰，能够为轻型升降设备的方案设计、运动校核和结构细化提供直接参考。
