剪叉式液压升降台结构设计

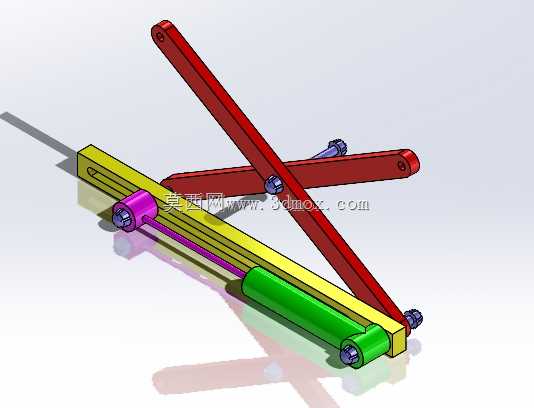

　　这套剪叉式液压升降台的三维结构，面向车间工装举升、轻型物料抬升、工位高度调节等场景，核心依靠两组交叉布置的刚性臂架完成力的传递与高度变化。底座采用长条形焊接框架作为承载基础，框架内部预留直线导向空间，臂架下端的滚轮或滑块可沿导向方向往复移动，把液压缸的水平推力转化为平台的垂直顶升动作，避免直接竖向承载带来的油缸失稳风险。

　　建模时先以底座框架为装配基准，将基准面锁定在原点，再依次布置交叉臂的中部铰接轴、端部铰接座和底部滑动副。两根长交叉臂在中心位置通过销轴形成转动副，臂端分别与底座、上部承载平台铰接；其中一端为固定铰点，另一端为随动滑动端，举升过程中固定铰点承担主要倾覆力矩，滑动端释放水平方向位移，让臂架夹角变化不受约束。

　　驱动部分选用横向布置的液压缸，缸筒尾部铰接在底座一端，活塞杆端连接滑动侧的臂架下铰点。装配中在缸筒与活塞之间保留明确的行程配合关系，通过控制活塞杆伸出长度改变剪臂开合角度：活塞杆收回时两臂趋近水平，整机处于最低收纳高度，适合低矮空间通行与设备收纳；活塞杆伸出时推动滑动铰点向固定侧移动，剪臂夹角抬升，上部平台同步平稳上升。

　　结构细节上，臂架采用长条形型钢截面，铰接孔位置加装轴套以降低转动磨损，所有销轴端部设置限位紧固件，防止运转中窜出。底座框架侧面布置加强筋，承受液压缸反作用力与偏载弯矩；上部平台预留安装接口，可根据工位需求加装工作台面、输送辊道或夹具。整体质心在装配完成后落在底座支撑轮廓内部，举升全行程内不会出现重心越界，保证静态稳定性。

　　安装边界方面，最低位时整机高度较低，占地面积集中在长方形底座范围内，地面只需保证平整并预留液压缸检修空间；最高举升位置由剪臂长度、铰接点间距和油缸行程共同决定，选型时需结合现场净空高度、台面尺寸与额定载荷校核臂架销轴剪切强度及油缸推力。该结构把液压直线运动与剪叉机构的力放大特性结合，传动平稳、承载刚性好，适合作为自动化生产线中的升降工位、仓储轻型举升装置或设备维修辅助台使用。
