瓶坯注塑预成型型腔模芯结构

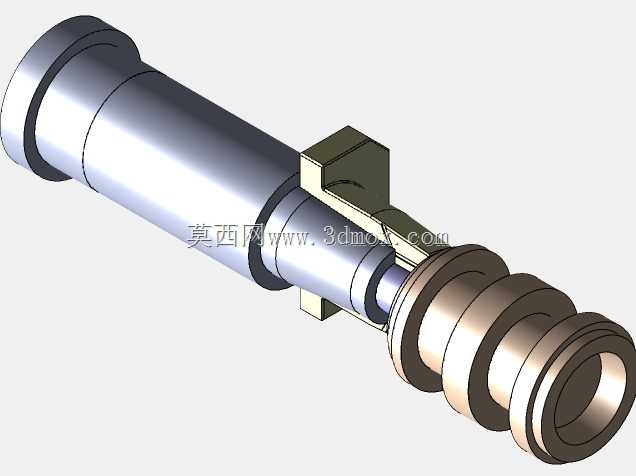

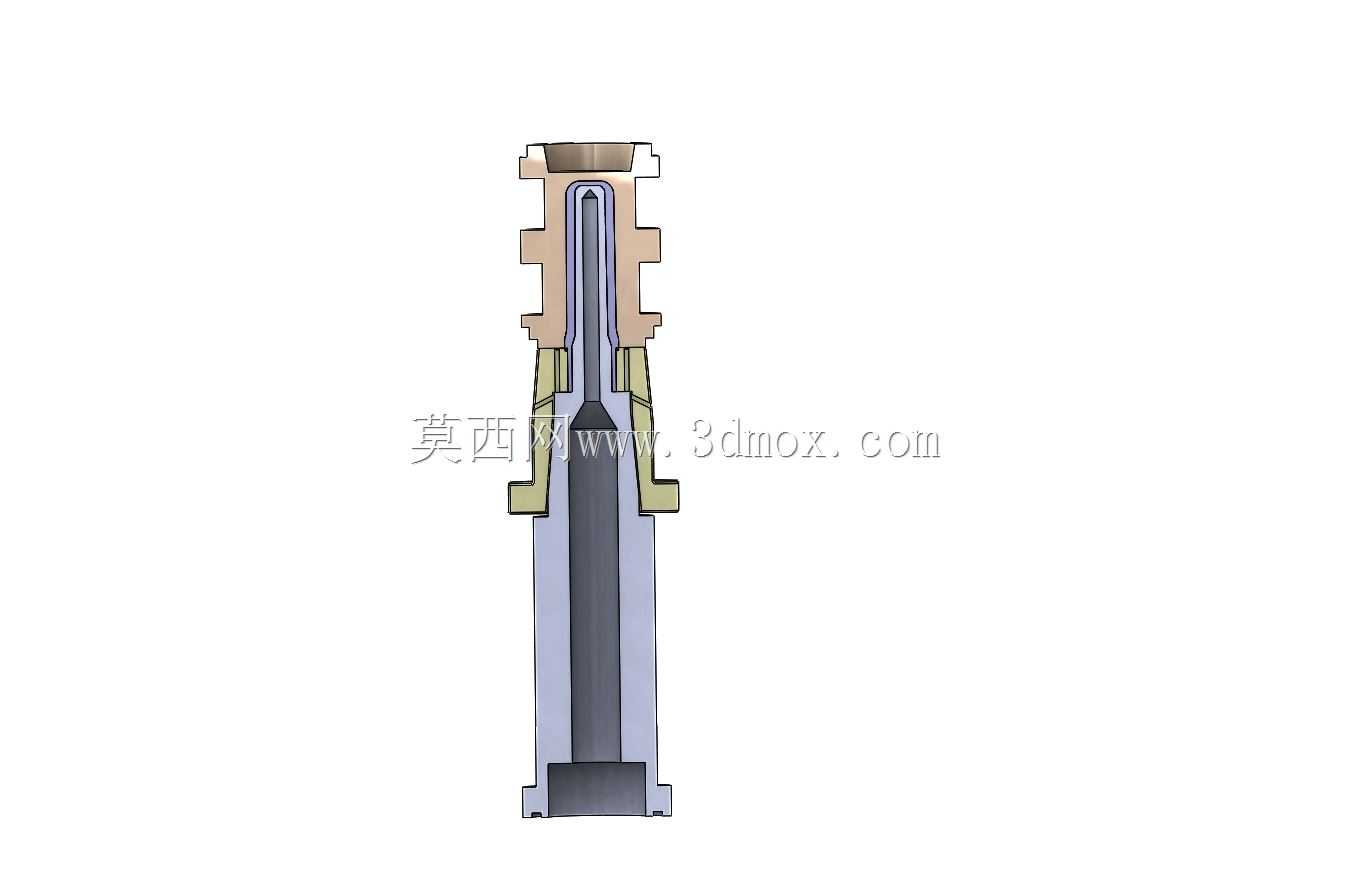

　　这套预成型模具的核心成型件采用长轴阶梯式布局，主要面向PET瓶坯、管状薄壁预制件的注塑成型工位，在饮料包装、日化容器、医药瓶坯生产线里承担型腔内轮廓定型与冷却保压的作用。整套结构沿竖直轴线分层布置，最上端设置法兰式安装台阶，台阶外径匹配注塑模定模板的安装沉孔，装配时台阶端面贴合模板承压面，周向通过止口定位抵消注塑时的径向偏载，避免模芯受高压料流冲击出现偏心。中段依次排布多级密封凸肩与导向锥面，凸肩侧面加工环形密封槽，装配后与模套内壁形成密闭流道边界，防止熔融塑料沿配合缝隙窜料；锥面段在合模过程中先导入型腔，修正模套与模芯的同轴度偏差，降低薄壁件侧壁厚度不均的废品率。下部细长成型段为工作核心，外轮廓按照预制件内壁形状逐段收窄，

　　表面粗糙度要求控制在镜面级，减少脱模时坯件内壁的拖拽拉伤；成型段内部沿轴线开设贯通冷却水道，水道距离成型外壁的壁厚保持均匀，冷却水从下端进水、上端回水，循环过程中把注塑带入的热量快速带走，缩短瓶坯的保压冷却周期。最下端设置小直径定位端头，合模时端头伸入动模型腔底部的定位孔，限制模芯轴向窜动，同时控制坯件底部的内成型尺寸。从安装边界来看，上端法兰的外接圆尺寸要小于模板安装孔的避让空间，中段凸肩的外径公差按过渡配合选取，细长成型段的悬伸长度需要匹配对应瓶坯的内腔深度，设计时要校核长轴的刚性，避免注塑压力下模芯产生挠曲变形。流道在模芯上部沿周向均匀进料，让熔融物料环绕成型段均匀填充，避免单侧进料造成的芯轴偏移。脱模阶段，模芯随定模侧退出，

　　冷却后的坯件抱紧在成型段外圆，由气动或机械顶出机构沿轴向施力，借助上端凸肩的避让台阶让坯件顺利脱离。这类结构在多腔瓶坯模具中会成排阵列布置，单件模芯的同轴度、端面垂直度都会直接影响整组模具的成型一致性，建模时需要把各段台阶、密封槽、冷却水道、定位锥面的配合关系完整表达，方便后续出工程图时直接标注形位公差与配合间隙。
