多腔精密塑胶注塑模具全结构

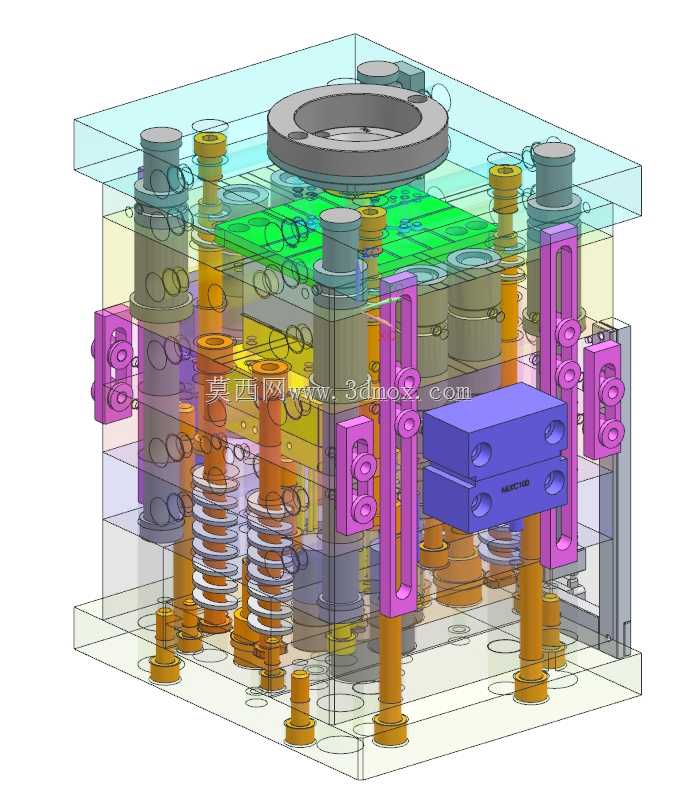

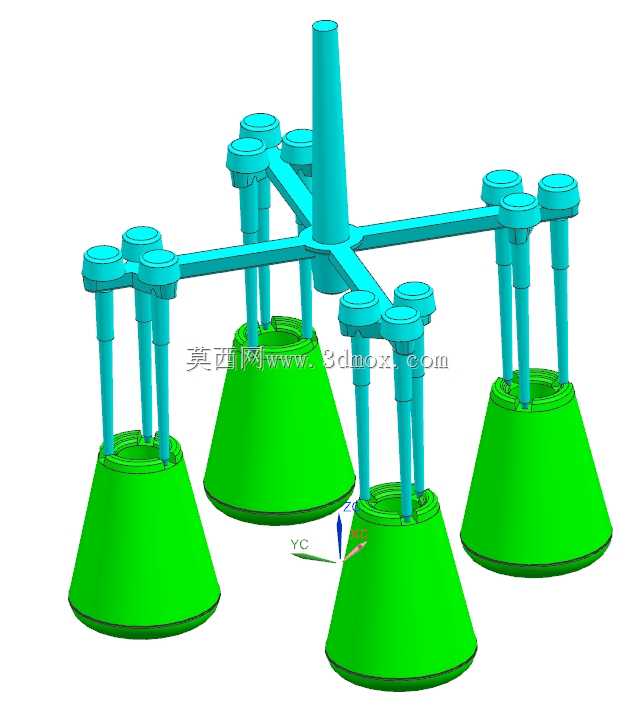

　　这套模具结构面向中小型塑胶件的批量注塑成型场景，整体采用标准模架叠层布置，从透明剖切视角可以清晰看到定模、动模、浇注、导向、顶出、复位与侧向抽芯各系统的空间配合关系。模具顶部中心设置主流道衬套，注塑机喷嘴对接后，熔融塑料经主流道进入分流道，再分配至各型腔；多腔布局有利于在单次开合模周期内同时成型多个塑件，提升单位时间产出并降低单件成型能耗。

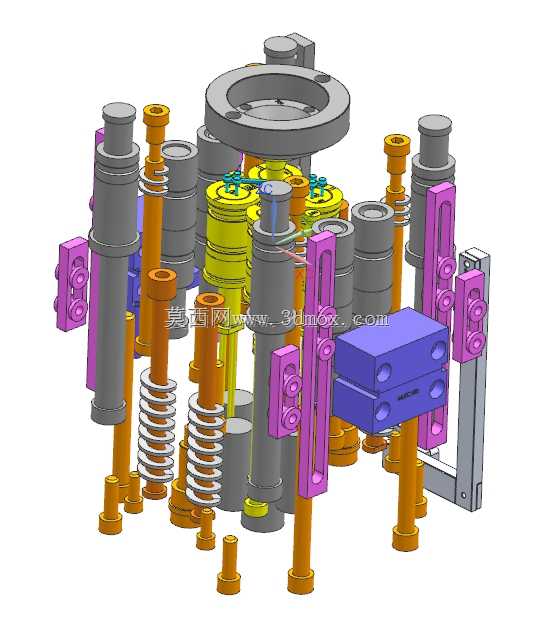

　　导向系统由多组导柱与导套构成，沿模架四角及受力区域分布，合模时承担定动模对中定位，抑制型腔偏载带来的错位。顶出系统采用多根顶杆与复位杆配合，顶杆布置在塑件包紧力较大的筋位、柱位和边缘区域，避免顶出时塑件发白、变形或顶穿；开模后由注塑机顶棍推动顶出板，将塑件从动模型芯上平稳脱离，合模时复位杆配合弹簧使顶出机构回到初始位置。

　　结构中可见多组弹簧，主要用于顶出复位、滑块限位或机构辅助回位，弹簧行程与预压量需结合模架厚度和顶出行程校核，防止过载并保证循环动作可靠。侧向紫色构件为滑块抽芯机构，用于成型塑件侧壁孔、凹槽或倒扣特征；斜导柱在合模、开模过程中驱动滑块横向移动，滑块上设置压条与限位结构，保证抽芯距离满足塑件脱出要求，同时合模时锁紧块承受注塑压力，避免滑块受料流压力后退。

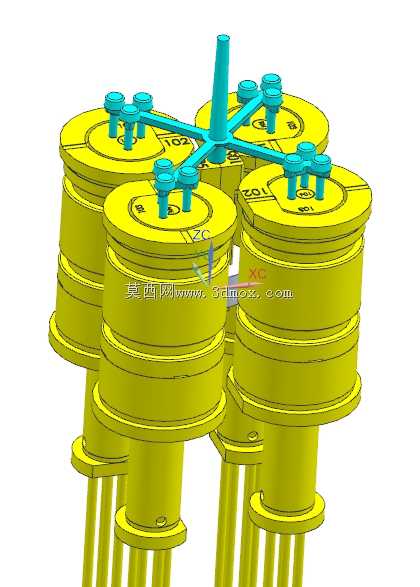

　　冷却回路围绕型腔和型芯分布，通过合理布置水路缩短成型周期并控制模温均匀性，减少塑件翘曲、缩痕和内应力。分型面选择兼顾塑件外观、排气、加工与飞边控制，型腔镶件采用分体式设计，便于复杂型面数控加工、抛光、维修以及局部更换。橙色立柱、支撑柱和限位件分布于动模侧，主要增强模板刚性，减少注塑过程中模板受胀模力产生的挠度。

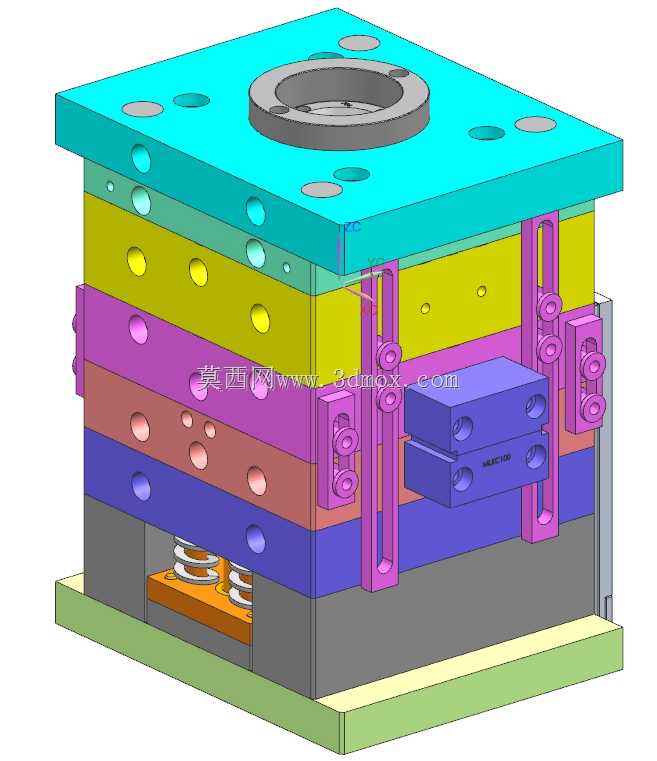

　　从安装边界看，模具外形需与注塑机拉杆间距、最大模厚、最小模厚、开模行程及顶出孔位置匹配；吊环孔用于整体吊装，定位环与浇口套中心需对准注塑机喷嘴轴线。设计时还要核算锁模力、注射量、排气槽位置、滑块行程、顶出行程以及取件空间，确保机械手或人工取件时不与导柱、滑块和水管接头干涉。整体结构完整表达了精密塑胶模具从进料、成型、冷却到顶出的工程逻辑，适合用于模具结构学习、方案评审和三维装配校核。
