塑料端盖注塑成型专用模具结构

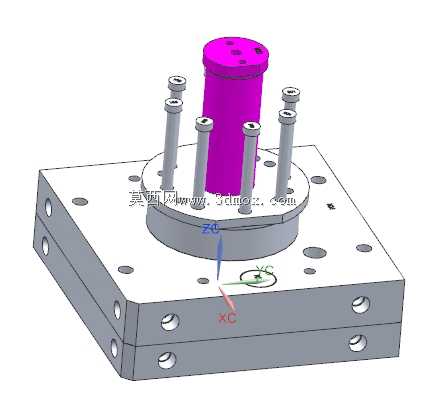

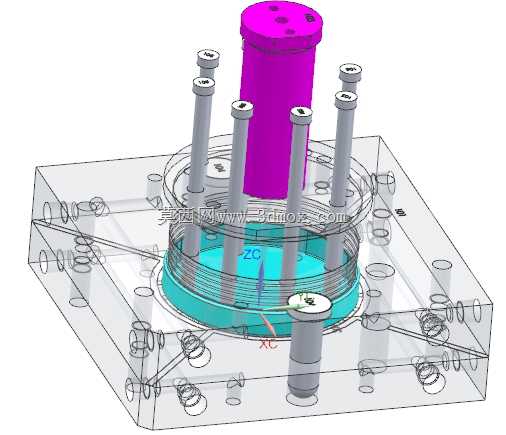

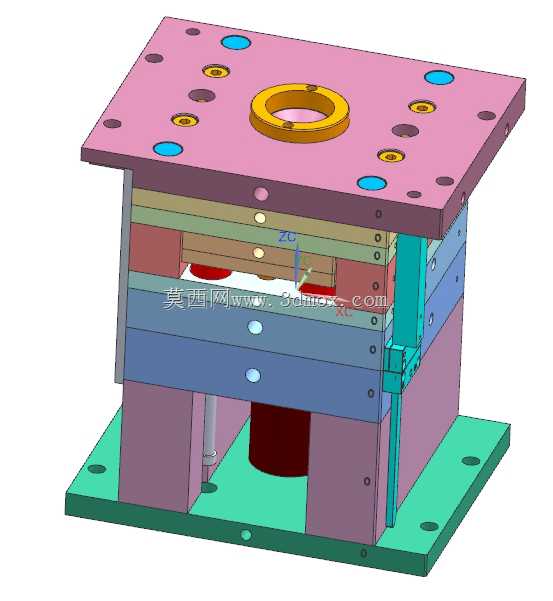

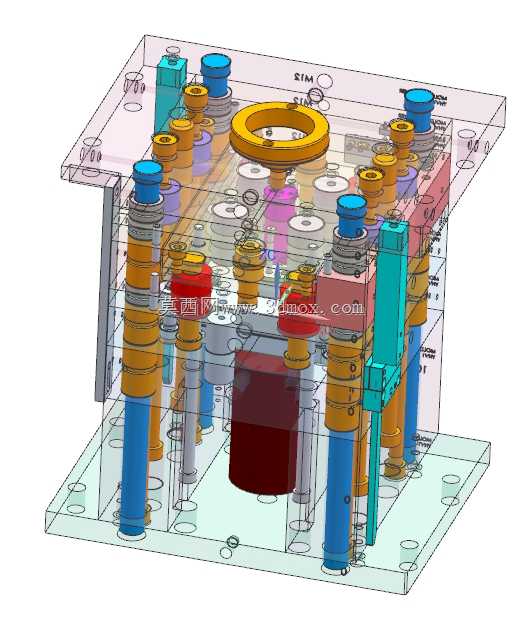

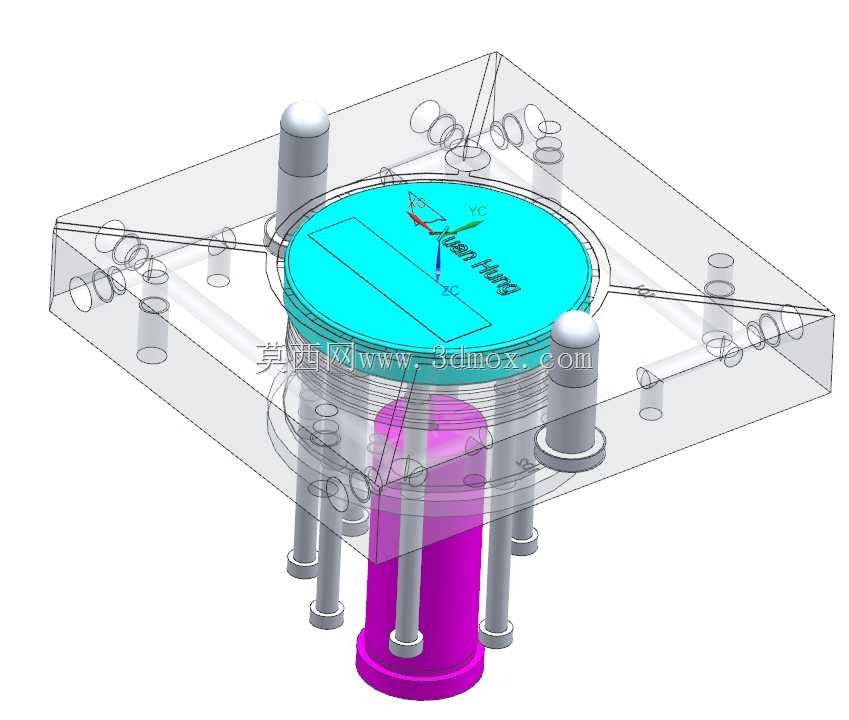

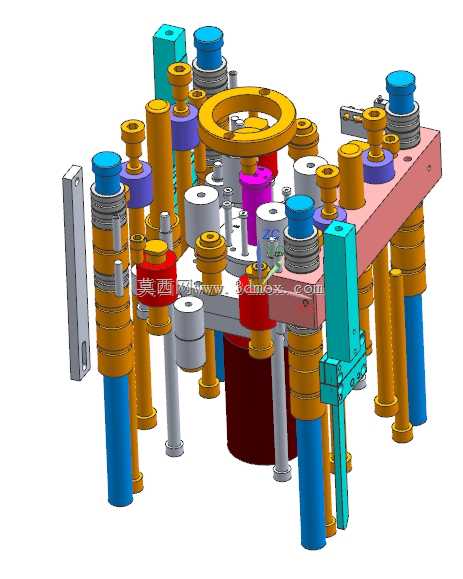

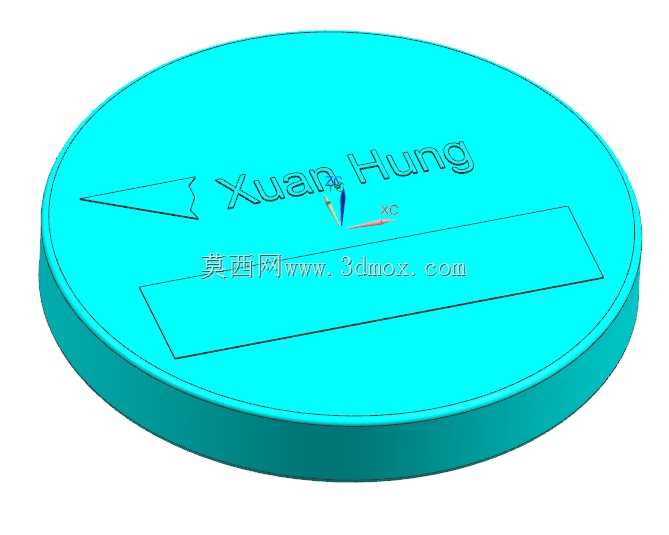

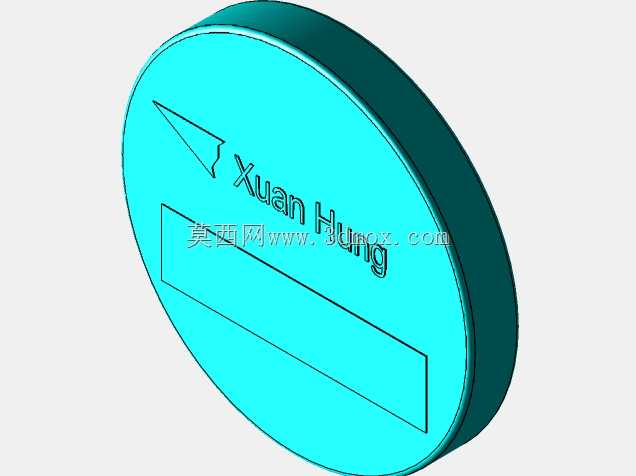

　　这套三维结构面向小型塑料端盖类零件的批量注塑生产，整体采用两板叠层式模架布局，从上至下依次布置定模固定板、热流道定位环、流道板、型腔板、型芯固定板、顶出支撑板与动模底座，各板件通过四角导柱导套完成合模导向，侧向设置锁模扣与行程拉钩，保证开模顺序按照预设分型面依次动作。模具顶部中央设置注塑机喷嘴对接定位环，主流道垂直向下进入分流道，熔体经多点浇口注入端盖型腔；针对端盖带内侧倒扣的结构特征，型芯侧集成斜顶脱模机构，开模后顶出板推动斜顶沿导向槽滑移，在向上顶出塑件的同时横向退让，脱离内壁卡扣位，避免强制脱模拉伤塑料表面。冷却回路围绕型腔与型芯分区布置，在成型区域附近排布横向水路，通过模温调节控制制件冷却收缩量，

　　缩短成型周期并降低端盖翘曲风险。底部预留注塑机顶棍安装孔位，动模座板四角开设U型固定槽，可直接压紧在注塑机动模板工作台面上；定模侧顶部法兰与料筒喷嘴同轴度通过定位环外圆与注塑机定模板中心孔配合保证，安装时只需校准模具整体水平并锁紧压板即可完成上机适配。结构设计中将排气槽开设在型腔末端与分型面贴合处，利用合模间隙排出充 model 过程中型腔内的空气，减少端盖边缘烧焦或缺胶缺陷；顶出系统采用多根均匀分布的顶针，作用在制件壁厚较大的法兰边缘，避免顶出力集中导致塑件发白变形。整套模具的外形边界按照常规中小型注塑机拉杆间距规划，侧向油缸、水嘴、行程开关均预留操作空间，日常生产中可快速完成冷却水管、热流道线路的接驳，适配家电、汽配、通用五金领域中小尺寸塑料端盖的连续成型需求，建模过程中各板件、紧固件、标准件均按实际装配关系建立约束，可直接用于结构校核、开模动作模拟与加工出图参考。
