可3D打印替换式日用皮带卡扣结构

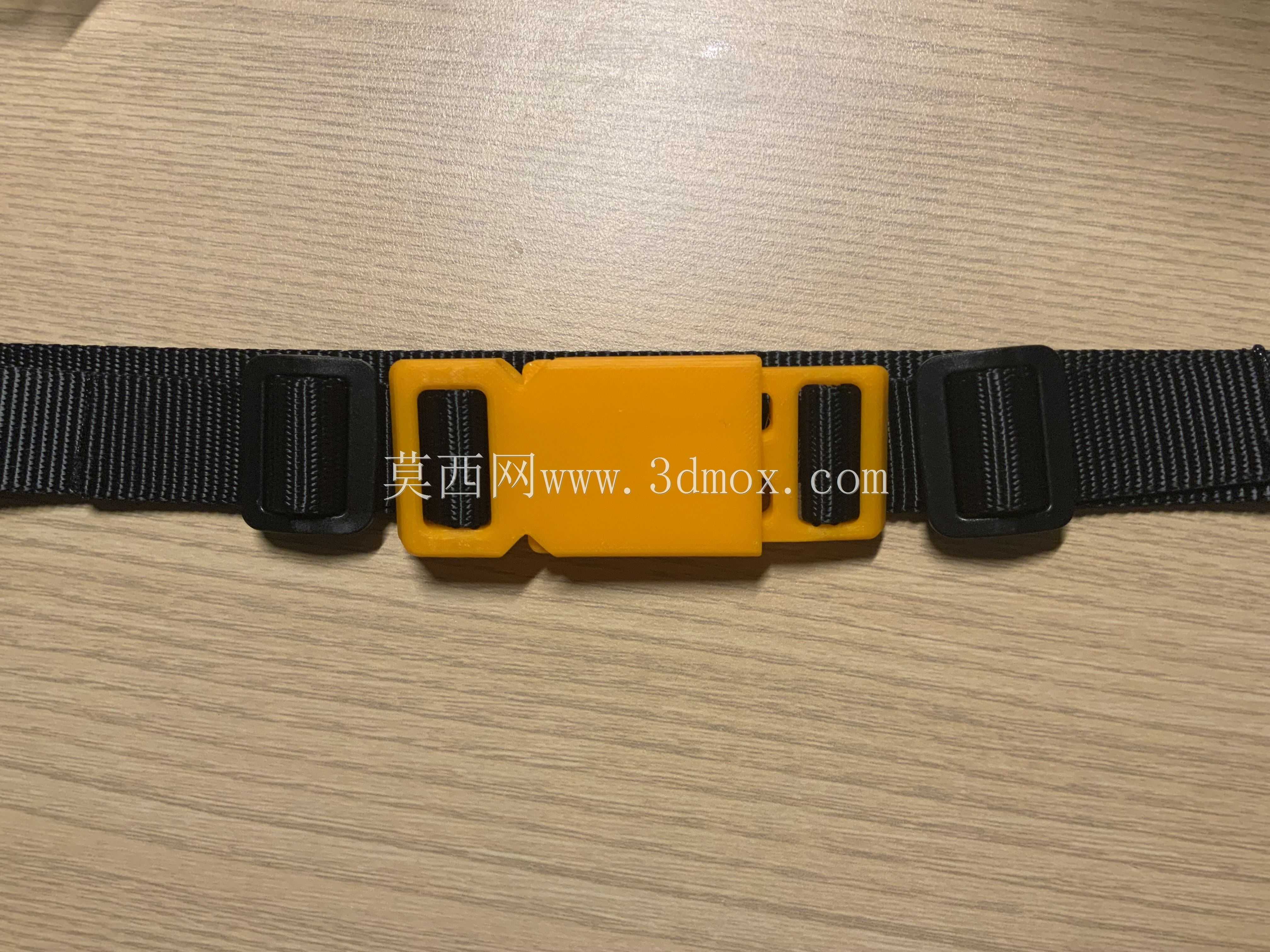

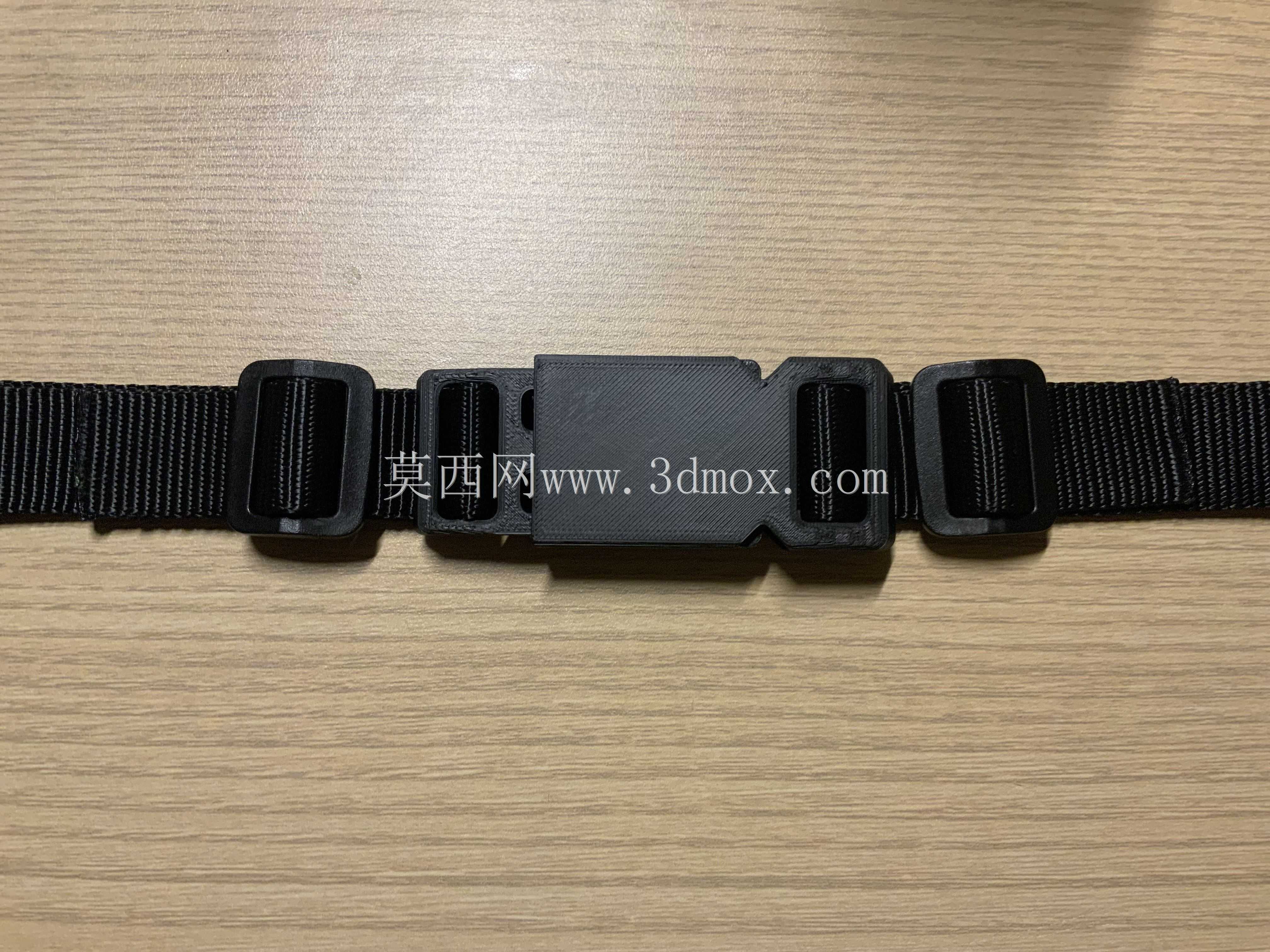

　　日常使用的塑料皮带扣在反复弯折、扣合受力和长期摩擦后，扣舌根部、穿带槽边缘以及限位挡边容易出现裂纹甚至断裂，而原厂替换件往往受型号、批次和供货渠道限制，维修成本高且等待周期长。该结构针对这一实际问题，采用三维建模完成参数化外形，并通过熔融沉积方式直接制造，可作为损坏皮带扣的快速替换件使用，适用于普通织物带、轻型工装带、日常束带等低载荷系带场景。

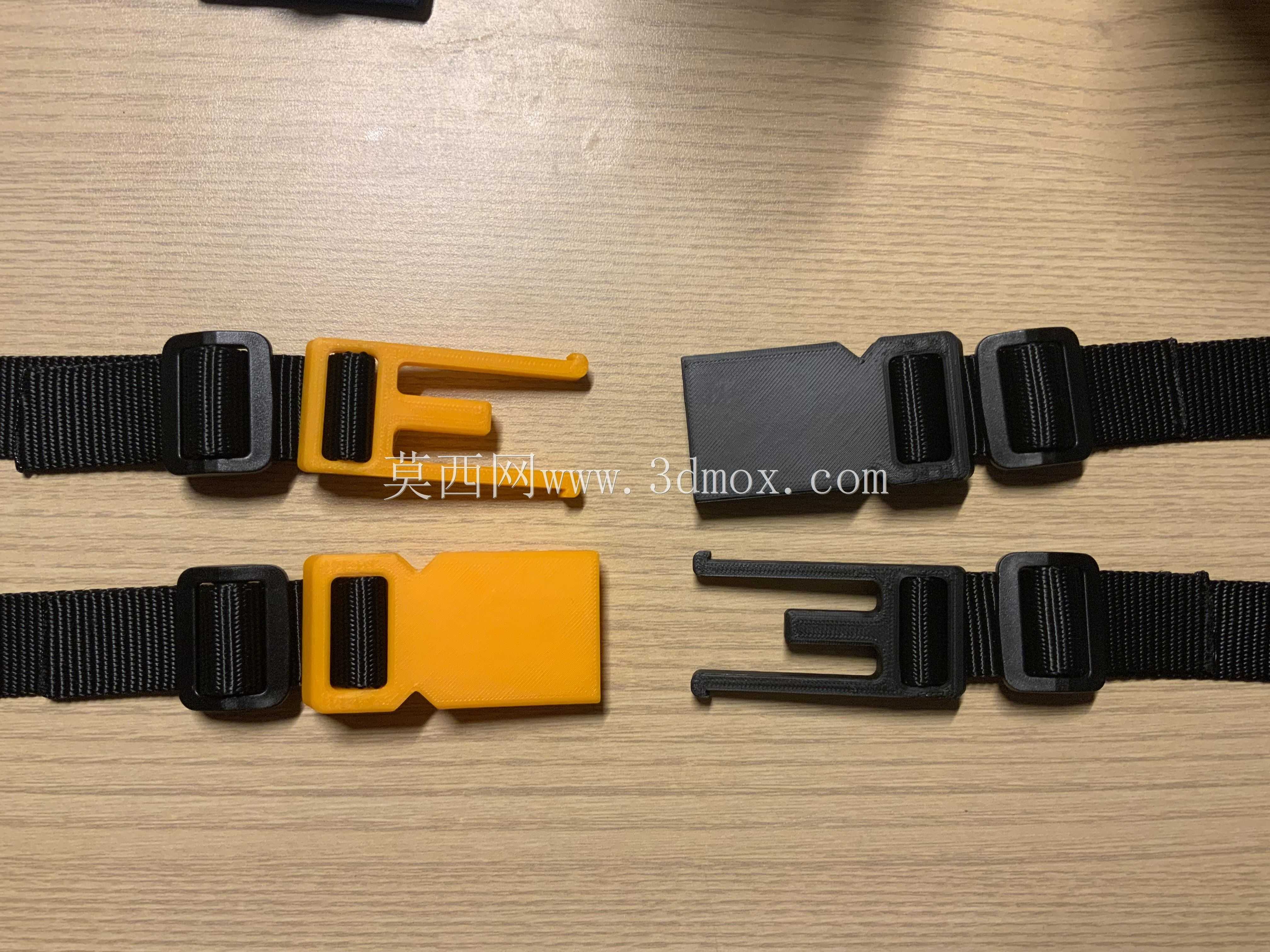

　　从功能布置上看，零件主体由穿带框、限位挡边、扣舌避让区和带身固定槽组成。带身从一侧矩形框穿入后，沿平直导向面折返，再通过端部槽位形成约束；扣合区域保留长条形开口，使扣舌能够穿过带孔并承担横向限位。结构没有采用复杂装配，而是把主要受力路径集中在连续实体区域，减少细小悬伸特征，从而降低打印过程中的支撑需求和使用中断裂风险。

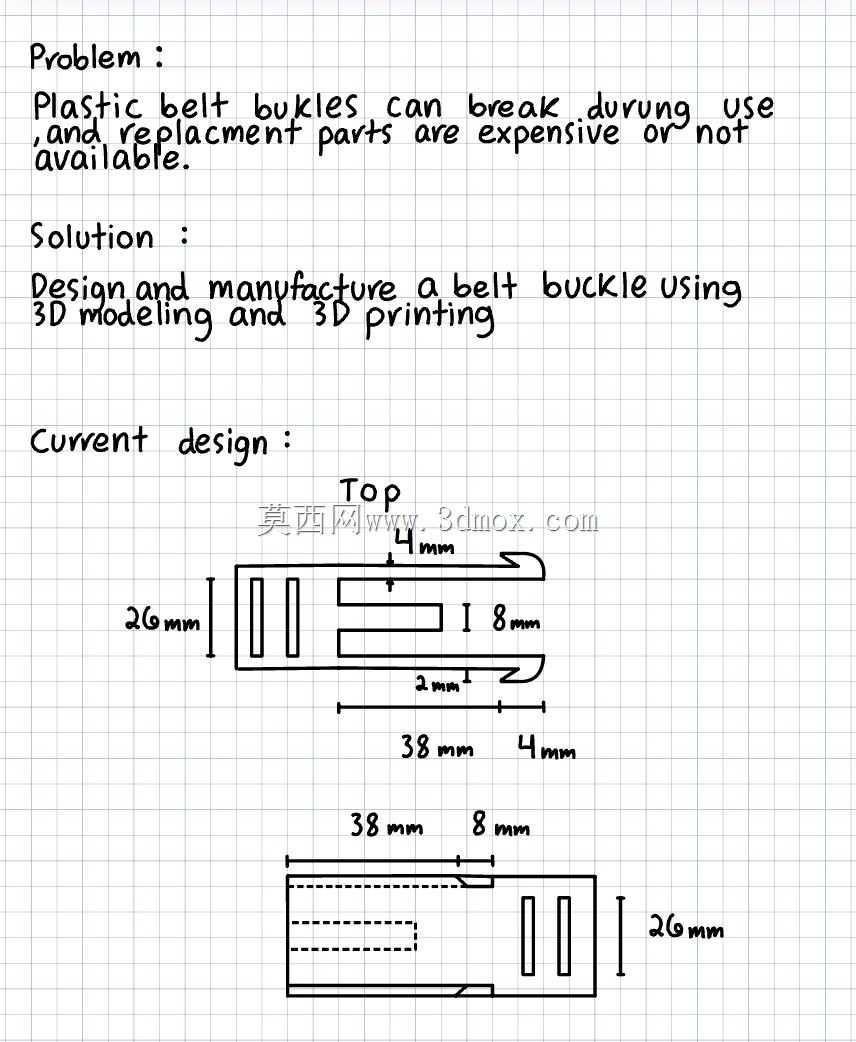

　　尺寸边界围绕常规窄带宽度建立。图纸中主体外廓宽度约26mm，带身走向的有效长度约38mm，端部弯折及限位区域分别设置约8mm、4mm的功能段；顶部扣合开口附近保留约4mm的操作空间，带身通道处设置约2mm层级的限位关系。上述尺寸既保证带身能够顺利穿过，又控制了扣体整体厚度和外凸量，避免佩戴时出现明显硌压。建模时需重点核对穿带槽内宽与带厚的匹配关系，若带材厚度偏差较大，可按实际样品对槽宽进行0.2—0.5mm的补偿调整。

　　面向打印制造，结构设计强调层纹方向与受力方向的协调。扣框两侧立壁和端部挡边应尽量让层积路径沿受拉方向连续铺放，避免把关键受拉面放在层间结合处。采用HIPS材料时，可围绕较高熔融温度和热床保温条件设置工艺，首层保持充分贴合，中层通过适量轮廓圈数提升边框强度；打印速度不宜过高，以保证长槽、窄壁和转折处轮廓稳定。设备平台需保持水平，零件底面较大，适合直接平铺成型；若材料收缩明显，可在底面增加薄型辅助檐边，而不建议在带身通道内部添加难拆除支撑。

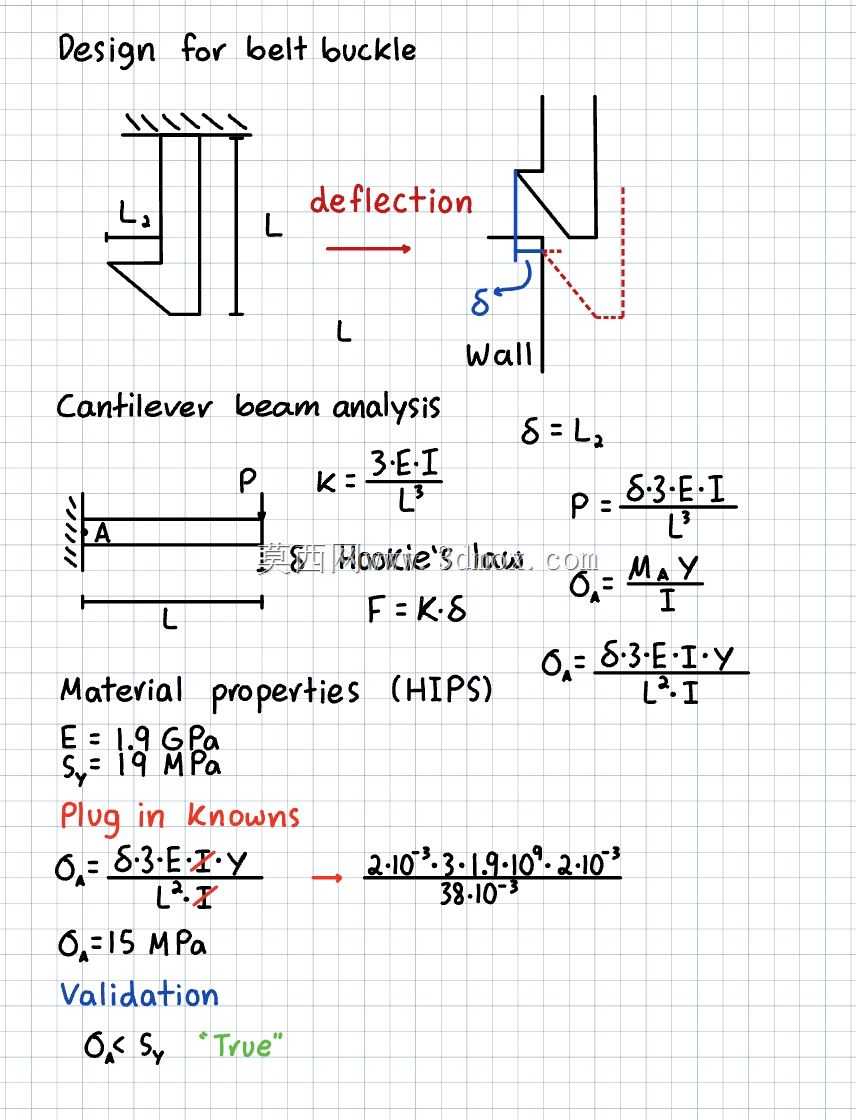

　　在工程校核上，应关注三类位置：一是穿带框转角，弯折带身反复抽动会在此形成摩擦和微弯矩，转角宜保留小圆角；二是扣舌通过的长槽边缘，频繁扣合会产生局部挤压，边缘不应过薄；三是端部折返挡边，带身张紧时承受剥离趋势，需保证该处实体宽度和层间粘结。整体方案不以高载荷安全件为目标，而突出易制造、易替换、尺寸紧凑和维修便利，适合作为小批量自制备件与个性化维护结构使用。
