该壳体面向工业控制柜、楼宇配电盘、自动化设备端子排及小型时序控制回路使用,核心作用是为定时模块提供绝缘防护、定位支撑和外部操作界面。整体采用35毫米宽度规格进行布局,底部按照常见DIN导轨安装环境设计,壳体下沿设置卡接空间与限位结构,可在柜内导轨上快速推入固定,也便于后期维护时拆卸更换。

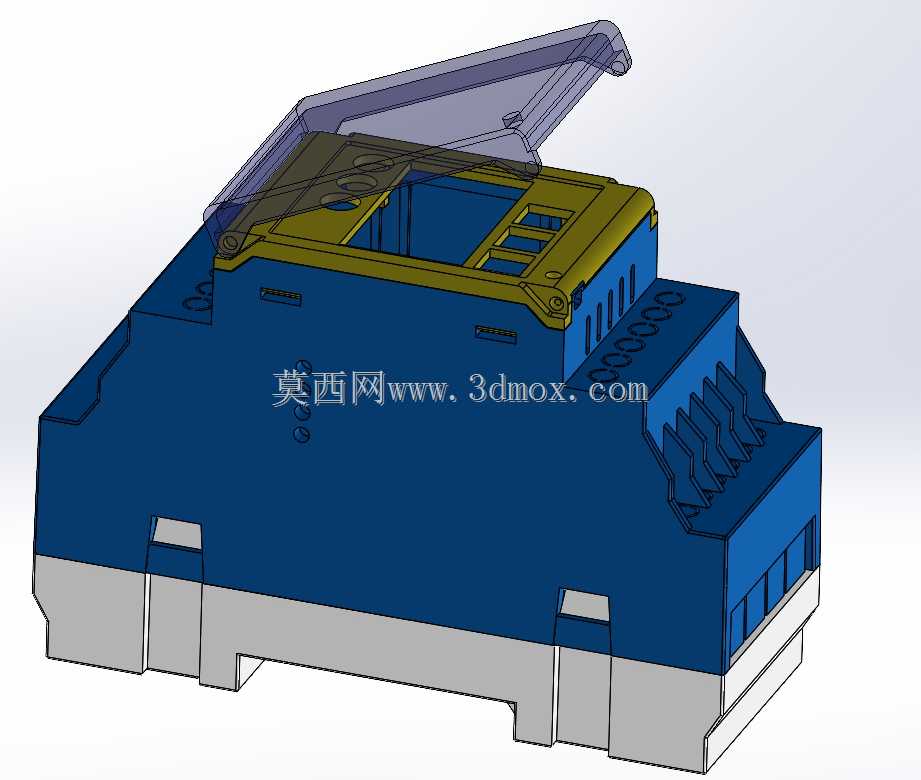

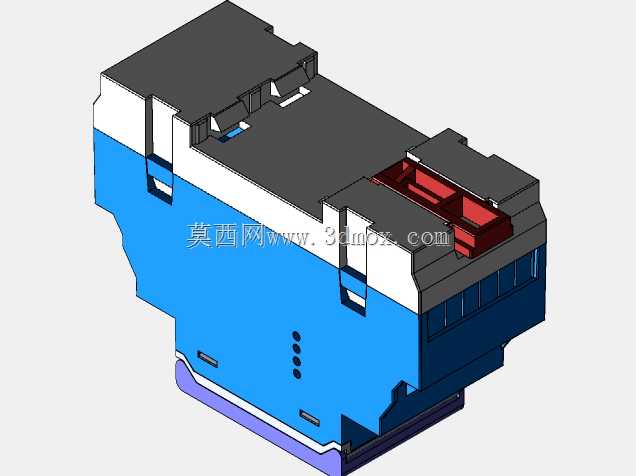

从结构拆分来看,外壳由下部基座、中部功能窗口框架和上部透明翻盖组成。下部基座承担主要承载任务,侧壁布置加强筋、散热槽和走线避让区域,既保证塑料件在长期受热环境下的刚性,也避免内部继电器或电路板局部积热。基座前端保留多组接线端子对应的开口,侧面设置齿状导向与卡扣,使上下壳体装配后能够形成稳定扣合,减少螺钉数量,提高批量装配效率。

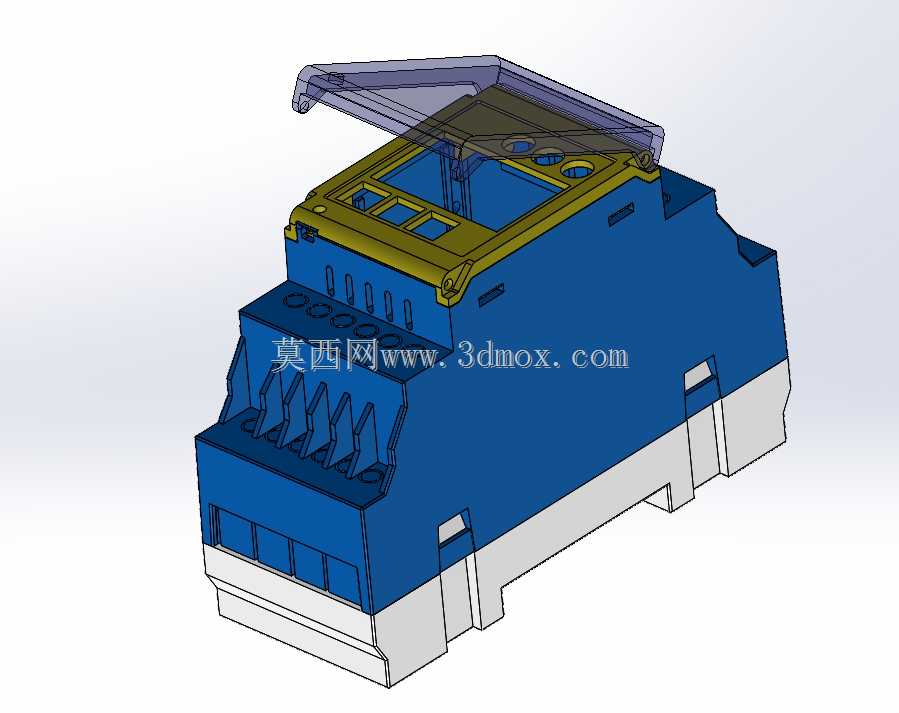

中部框架围绕显示与设定区域展开,窗口周边采用阶梯面和挡边设计,可对面板、铭牌或操作按键进行限位。框架上的开孔位置兼顾人工操作与内部元件排布,按键区、指示区和接线区之间留有明确边界,避免装配时线缆干涉。上部透明翻盖通过后侧铰链与主体连接,翻开后可进行时间设定、模式切换或参数检查,闭合后能够阻挡灰尘、误触和飞溅物,适合车间、机房以及配电环境中的日常使用。
设计思路上,该件并不追求复杂曲面,而是以模具成型、装配公差和现场维护为重点。外壁厚度尽量保持均匀,转角处设置过渡圆角,卡扣根部保留弹性变形空间,降低注塑时缩痕和装配时断裂风险。壳体两侧的凹凸结构既增强抗弯能力,也为相邻模块安装提供视觉对位。底部导轨配合面需要控制平直度,若卡爪过紧会造成装配困难,过松则可能在振动环境中产生位移,因此模型中对卡扣高度、让位槽和支撑脚位置均需结合实物尺寸校核。
在安装边界方面,35毫米宽度决定了它在柜内排布时占用一个标准小型模块位,高度方向需为翻盖旋转预留空间,后侧则要考虑导线弯曲半径和端子压线距离。建模时应重点检查铰链开合角度、透明盖与面板间隙、上下壳止口配合、导轨卡爪行程以及接线口与端子的相对位置。该结构可为定时器、继电器模块、小型控制盒及类似导轨电气产品的外壳开发提供直接参考。
