商用车底盘加强型支撑固定座结构

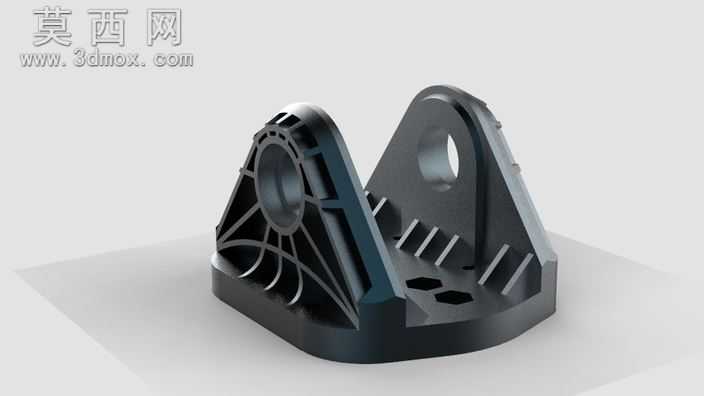

本作品为商用车底盘配套的支撑固定座三维建模成果，建模阶段围绕零件的实际承重需求展开结构设计，首先通过基准面定位确定零件的安装基准面与铰接孔位的空间坐标，保证安装面的平面度公差与铰接孔的同轴度公差符合商用车底盘零部件的装配要求。主体基座采用近似扇形的轮廓设计，底部为平整安装面，预留对应安装点位的沉孔结构，保证与底盘车架安装时的贴合度，避免装配应力集中。上部设置带通孔的铰接耳结构，孔位周边做加厚处理，用于连接对应杆件，传递支撑载荷。为了在控制零件整体重量的前提下提升结构强度，基座内部设计了纵横交错的放射状加强筋结构，筋条从铰接耳根部向基座边缘均匀延伸，筋条厚度根据受力仿真结果做差异化设计，受力路径上的筋条适当加厚，非主要受力区域的筋条做减薄处理，兼顾轻量化与结构刚性。建模过程中对所有棱边做了圆角过渡处理，避免应力集中导致的零件疲劳损坏，同时匹配铸造或注塑成型的工艺要求，避免出现尖锐棱角导致的成型缺陷。材质设定选用高强度工程塑料或铸钢材质，渲染阶段针对不同材质调整对应的表面质感，铸钢材质表现出金属哑光磨砂的表面效果，工程塑料材质则呈现出均匀的颗粒质感，通过光影渲染突出加强筋的结构层次与零件的立体轮廓，清晰展现各部分的结构衔接关系。设计过程中充分考虑零件的受力工况，模拟车辆行驶过程中支撑座承受的纵向、横向载荷，通过结构优化让载荷能够顺着加强筋均匀分散到整个基座平面，避免局部应力过大导致的结构断裂，同时控制零件的整体壁厚均匀，避免成型过程中出现缩孔、变形等工艺问题，铰接孔的内径尺寸与对应销轴的配合公差经过反复校核，保证装配后铰接转动顺畅无卡滞，同时具备足够的连接强度，满足卡车在复杂路况下的长期使用需求。
