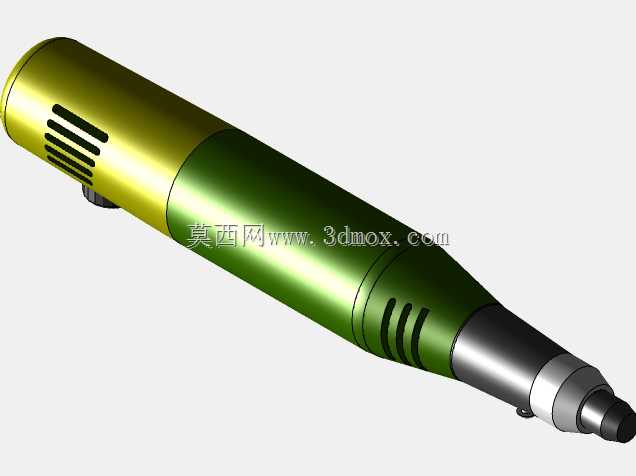

Proxxon230e手持迷你电磨精密结构设计

　　这款手持迷你电磨的结构设计，完全围绕小空间精密加工作业的核心需求展开，在做三维结构拆解的时候能明显感觉到，整机的尺寸边界控制得非常克制，筒身最大直径控制在适合单手握持的范围，整体长度适配掌心到指节的握持跨度，长时间手持作业不会出现腕部受力过度的问题，不会像大尺寸直磨机那样在狭小工位操作时出现磕碰干涉。从实际应用场景来看，这类小型电磨主要覆盖模具修配、精密零件去毛刺、文创工件精细打磨、小件金属表面抛光、PCB板引脚修整、小型木雕核雕的精细加工等场景，在机加工车间的钳工位、模型制作工作室、精密维修工位都属于高频使用的工具，相比大型打磨设备，它的作业灵活性是核心优势，能伸入狭窄的型腔内部、零件夹缝位置完成大工具无法触及的加工动作。

　　从功能结构设计来看，整机采用直筒式同轴布局，动力输出轴与握持筒身保持同轴线，作业时的力传导路径更直接，操作者可以更精准地控制磨削头的进给力度，减少偏心震动带来的加工误差。筒身的散热槽布局做了针对性优化，前后段的开槽位置分别对应内部电机的定子发热区与前端轴承的摩擦发热区，空气在筒身内部形成贯通的流道，连续长时间作业时不会出现电机过热退磁的问题，同时开槽的朝向做了错位设计，避免打磨产生的碎屑顺着散热槽直接飞入电机内部造成绕组短路。前端的夹头结构采用弹性筒夹设计，夹持范围覆盖常用的小直径磨柄规格，锁紧结构的阻尼设置合理，更换磨头的时候不需要过大的锁紧力就能保证足够的夹持扭矩，高速旋转时不会出现磨头偏心甩动的问题，夹头与输出轴的同轴度公差控制在极小的范围，高速运转时的径向跳动量被压低，能满足精密磨削的精度要求。

　　握持区域的表面做了防滑的肌理处理，筒身的前后段直径做了细微的收腰过渡，刚好贴合握持时手指的弯曲弧度，操作时可以通过拇指和食指的捏合力度精准控制磨头的进给量，做精细修磨的时候不会因为握持打滑出现过磨的问题。尾部的电源进线位置做了防弯折的结构设计，频繁调整作业角度的时候，线材不会因为反复弯折出现线芯断裂的问题，进线处的密封结构也能阻挡打磨产生的金属粉尘进入筒身内部，提升内部电路的使用寿命。前端的轴承座采用过盈配合的方式嵌入筒身前端，承受径向磨削力的时候不会出现轴承移位的问题，轴承位置预留了微量的润滑脂存储腔，长期高负载作业时能保持轴承的润滑状态，降低运转噪音与磨损速度。

　　在安装边界的设计上，整机没有额外的突出结构，除了侧面的小型电源开关之外，筒身外圆保持光滑的圆柱轮廓，在伸入零件内部型腔作业的时候，不会因为突出的开关结构磕碰工件内壁，开关的位置设置在握持时拇指自然触碰的区域，不需要调整握持姿势就能完成设备的启停操作，开关的按键行程做了优化，戴薄劳保手套操作的时候也能清晰感知按键的触发反馈，不会出现误触或者按动无响应的问题。整机的重心设置在握持区域的中心位置，手持作业的时候不会出现头重脚轻或者尾部下坠的问题，长时间悬空操作的时候手腕的负载更小，做精细刻磨动作的时候手部稳定性更好。

　　从结构设计的细节来看，内部的电机固定采用多点弹性支撑的方式，电机运转时的震动会被支撑结构吸收一部分，传递到握持区域的震感非常微弱，长时间作业不会出现手部发麻的问题。筒身的前后段连接采用螺纹配合加径向密封圈的结构，日常维护清理内部积尘的时候可以方便拆解，密封圈能阻挡粉尘从连接缝隙进入内部，同时也能避免作业时少量的切削液渗入造成电路故障。夹头前端的防护套采用耐磨的非金属材质，不小心触碰工件表面的时候不会刮伤已经加工完成的工件表面，同时防护套可以小幅伸缩，在贴近工件作业的时候能阻挡磨屑飞溅到操作者方向，提升作业的安全性。
