环形螺旋弹簧圈三维结构设计

　　该环形螺旋弹性构件属于机械系统中常见的绕制式弹性零件，整体采用闭合环形布局，将连续弹性线材沿环形轨迹做螺旋盘绕成型，和常规直筒圆柱弹簧的受力逻辑存在明显区别，常规直弹簧仅沿轴向提供线性回弹，该环形螺旋圈可在环向全周向提供均匀的弹性张紧与缓冲余量，在各类需要周向抱紧、环形密封预紧、环形空间减震的工况中适配性极强。

　　从实际应用场景来看，这类构件常被用在管道接口的抱紧卡箍预紧环节、环形密封件的支撑骨架、小型设备环形减震垫的弹性内核，也可作为线缆环形收纳束圈的弹性主体，在轻工装配、流体管路连接、小型机电设备减震工位都有大量落地使用。不同于直弹簧安装时需要预留轴向伸缩空间，该环形螺旋件的安装边界完全依托环形腔体布置，设计阶段首先要确认安装位的环形内腔直径、环向截面槽宽两个核心边界：整体外圆环直径需要和安装腔体的内环止口做小间隙配合，单边间隙控制在0.15~0.3mm即可，既避免装配后出现径向窜动，也不会因为过盈量过大导致螺旋圈受挤压出现永久塑性变形；螺旋线材的自身线径、螺旋盘绕的节距两个参数直接决定构件的弹性刚度，线径越大、盘绕节距越小，整体环向的张紧力就越高，选型时可以根据工况需要的预紧力反向匹配参数，比如用于密封预紧的场景需要较低刚度、较大变形余量，就选用稍细线材、放大盘绕节距，用于刚性抱紧的场景则选用粗线材、小节距盘绕，保证环向张紧力足够。

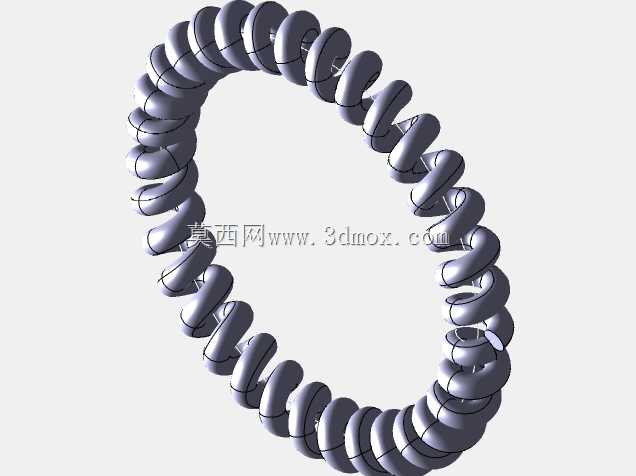

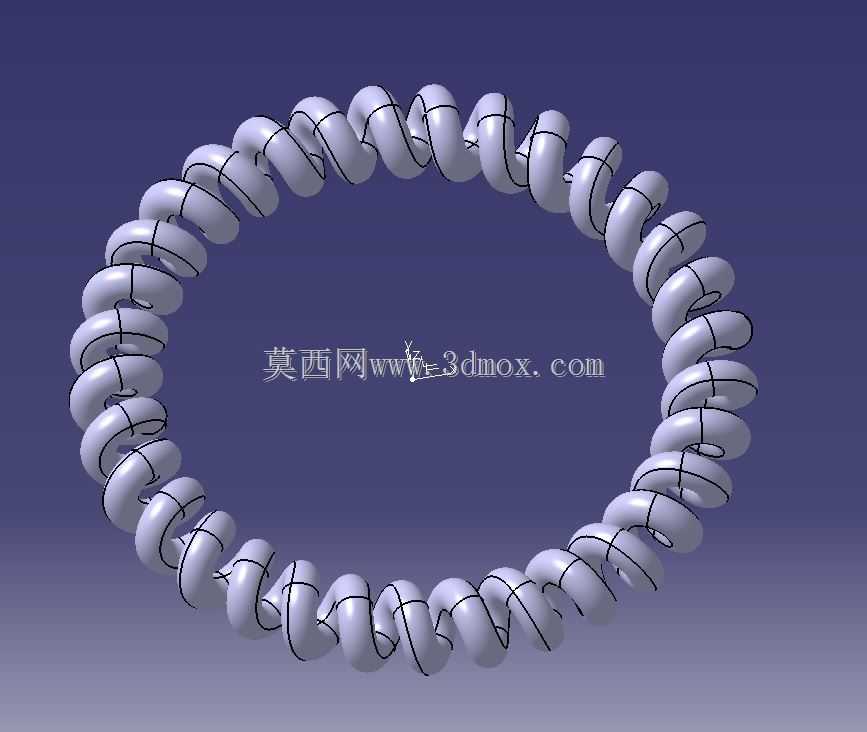

　　建模过程中需要先绘制中心环形引导轨迹，再以螺旋线沿环形路径做扫掠成型，要重点控制每一圈螺旋的过渡圆角，避免螺旋弯折位置出现应力集中缺口，实际加工时该类零件多采用弹簧钢丝经数控卷簧机一次绕制成型，绕制后做定型回火处理消除内应力，保证长期反复形变后不会出现弹力衰减。构件工作时，环向任意位置受径向挤压时，相邻螺旋圈之间会均匀张开或收拢，将局部受力分散到整个环形构件上，不会出现局部应力过载断裂的问题，和分体式弹性卡环相比，这种一体绕制的环形螺旋件没有拼接焊缝、没有装配断点，整体受力连续性更好，长期使用过程中不会出现拼接位松脱失效的问题。在做装配校核时，还要确认螺旋圈的轴向厚度和安装槽的深度匹配，构件装入槽体后，螺旋圈的顶面高出槽面的压缩量要控制在自身线径的15%~25%区间，压缩量过小会导致预紧力不足出现密封泄漏或者抱紧松动，压缩量过大则会让螺旋圈并圈失效，完全丧失弹性缓冲能力。
