双出线式电源适配器外壳结构

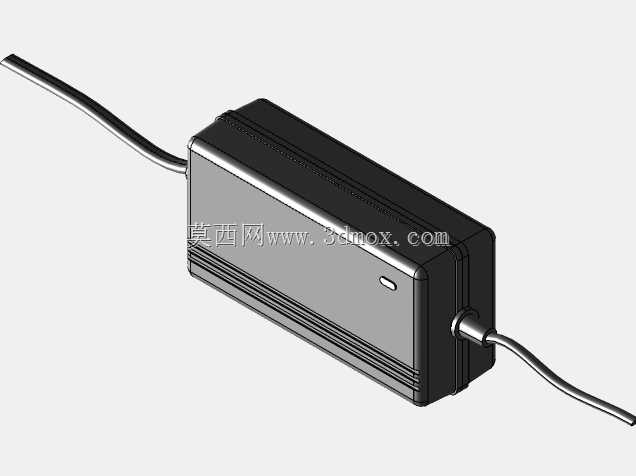

　　该模型呈现的是一款双端出线式电源适配器的完整外观与壳体结构，主体由长条形塑胶外壳、前后端线缆防折护套、出线金属衬套以及壳体表面的散热与装饰筋位组成，常用于桌面式低压供电、小型工控模块供电、显示器外设供电、路由器及检测仪器外接电源等场景。结构建模时先依据内部PCB板、变压器骨架、电解电容与插片端子的排布空间确定外壳内腔长宽高，再反向约束外壁厚度与分型线位置，保证上下壳扣合后不会与内部高压元件发生干涉。壳体侧面设置多道平行浅筋，既提升长向抗弯刚度，也在注塑成型时改善塑胶熔体流动路径，减少大平面缩水与翘曲；顶面保留一小块平整区域，可用于丝印额定电压、电流、极性标识与安规符号。两端出线位置没有采用常见的八字尾插座形式，而是直接将输入、

　　输出线缆从壳体两端引出，输入端线缆负责接入交流市电，输出端线缆连接受电设备，这种结构减少了活动接插件的接触电阻，也降低了设备搬运过程中插头松脱的概率。出线口处加入金属衬套与锥形防折弯护套，护套根部直径较大、向线缆方向逐渐收窄，能够把线缆反复弯折的应力分散到较长区段，避免芯线在壳体出口处被锐角切断。外壳端部预留小圆点位置，可作为指示灯透光孔，装配后在不拆开壳体的情况下观察通电状态；上下壳沿长边采用扣位加超声焊接筋的组合方式，周圈止口保持均匀搭接量，既方便产线压合，也能提升防尘与绝缘防护能力。外形边界需要重点校核三处：一是壳体最大宽度要避开插排相邻插孔的遮挡范围，二是两端线缆弯曲后的最小回转半径不能小于线缆允许弯折半径，

　　三是壳体底部平面与放置台面之间保留微小间隙，便于热量自然散出。整体结构没有复杂运动机构，建模难点集中在薄壁壳体、扣位、止口、护套圆角和出线同轴关系上，适合用于电气配件结构评审、外壳二次改型、线束走向校核以及整机布线空间确认。
