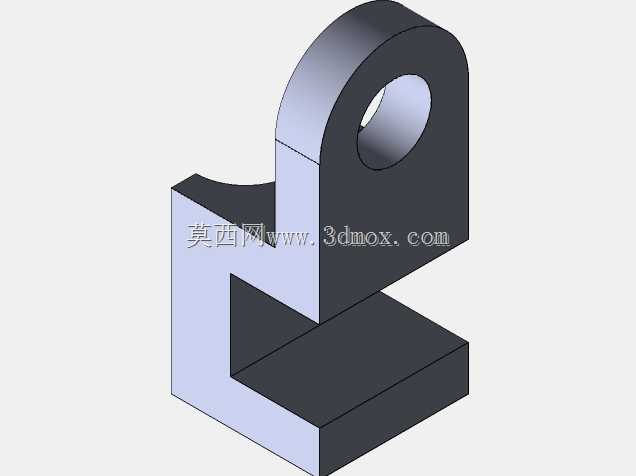

带半圆拱耳槽的折弯式机械支座

　　这类支座类零件在工装夹具、小型输送线侧边定位、手动压装工位以及教学测绘实训中都十分常见，它没有复杂的曲面和装配关系，却把拉伸、切除、圆角、孔位定位这些基础建模逻辑全部覆盖，很适合用来校核结构工程师对尺寸链和空间占位的把控能力。从结构布局来看，零件整体呈阶梯折弯形态，底部为水平承载基座，中段向上抬升形成让位空间，顶部延伸出带半圆柱拱面的立耳，拱耳中心加工出直径15的横向通孔，孔位上方外轮廓为R15半圆弧，立耳侧壁厚度标注为9，保证销轴穿入后耳板有足够的抗剪切余量。下半部分基座并非整块实体，前侧开出R10的半圆弧让位槽，这个槽口主要用来避让圆柱导轨、圆棒料或者相邻工位的轴端，避免装配时发生硬干涉。尺寸边界上，零件总长度方向为30，

　　底部基座前段伸出长度18，高度方向三段尺寸分别为9、18、9，累加后总高36，所有壁厚均保持均匀，没有出现局部突变的薄厚差，建模时优先绘制侧视轮廓草图，一次性拉伸生成主体折弯块，再分别对顶部拱耳做半圆凸台拉伸、对通孔和底部圆弧槽做拉伸切除，最后统一校验各圆弧圆心与基准边的定位距离，就能保证图纸标注和实体完全对应。实际装机时，底部平面可直接贴装在工作台面或型材基板上，通过下方未注的安装孔位锁附螺栓，顶部通孔用来穿入销轴、锁紧螺钉或者导向杆，承担铰接、吊挂或者侧向限位的作用；中段留出的中空区域既减轻了零件自重，也给管线、接头或者相邻零件的凸起部分留出了走线与避让空间，不会因为支座占位过宽导致周边组件排布拥挤。

　　设计这类零件时不需要追求过高的形位公差，只要保证底部安装面的平面度、顶部孔的轴线与安装面平行，就能满足普通工装的使用需求，圆弧过渡处统一保留铸造或铣削圆角，避免应力集中在折弯转角处出现开裂风险，整体结构紧凑，占用安装空间小，在小载荷支撑场景下适配性很强。
