8吨装载机配套连接支撑托架结构

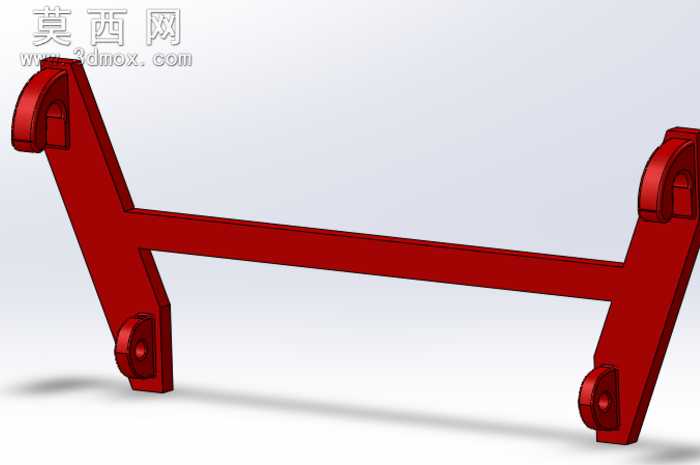

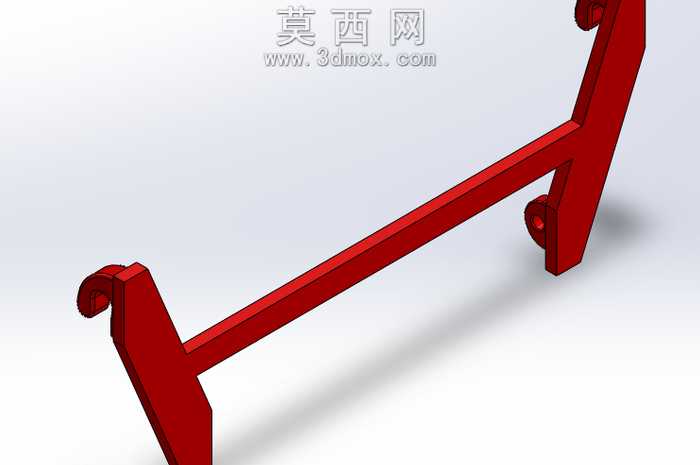

本模型为装载机配套使用的连接支撑托架，采用三维参数化建模方式完成整体结构设计，建模过程中先以基准面定位确定整体对称布局，以横向主梁为核心承载主体，两端对称设置带铰接孔的连接支臂，支臂末端预留销轴安装位，可实现与装载机工作装置、车架部位的铰接装配。建模阶段对各部位的连接过渡处做了圆角处理，避免应力集中问题，整体结构采用左右完全对称的设计逻辑，既保证受力均匀，也降低了加工制造的难度。材质设定上选用工程机械常用的高强度合金结构钢，表面做红色防锈涂装处理，渲染阶段调整了金属材质的粗糙度与反光参数，还原了工业构件漆面的哑光质感，同时通过光影设置突出结构的轮廓层次，清晰展现各部位的厚度与连接关系。结构设计上，横向主梁采用等截面矩形梁结构，具备足够的抗弯抗扭性能，两端的支臂根据受力方向做了变截面优化，在铰接受力点位置做了局部加厚处理，提升关键部位的结构强度，上下分布的铰接孔同轴度经过严格校验，保证装配后销轴转动顺畅无卡滞。设计思路围绕装载机实际工况展开，充分考虑托架在作业过程中承受的交变载荷、冲击载荷，在保证结构强度满足使用要求的前提下，尽可能去除非必要的冗余材料，实现构件的轻量化设计，整体结构无复杂异形曲面，所有特征均采用拉伸、切除、圆角等基础建模命令生成，特征树逻辑清晰，参数可编辑，可根据不同吨位装载机的安装尺寸需求快速调整各部位尺寸参数，适配不同机型的安装要求，模型完成后经过干涉检查，各部位无结构冲突，铰接部位的配合间隙符合工程机械装配公差要求，可直接用于后续的工程分析、生产加工参考。
