多通路口集成式液压阀座阀体结构

　　该零件属于液压与润滑系统里的集成式通路阀体，常见于小型液压站、机床夹具油路、集中润滑分配单元以及试验台管路转接部位。它的核心作用不是承受大载荷，而是在有限安装空间内把多路油口、竖向主通路和侧向分支通路整合在同一壳体上，减少外接弯头、管接头和密封面数量，从而降低泄漏点并压缩装配占用空间。

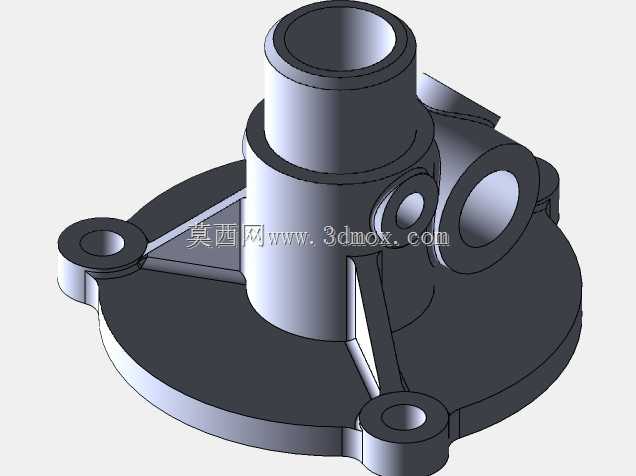

　　从结构上看，底部采用带三个安装孔的圆形法兰盘，法兰面可直接贴合泵体、阀块或安装基板，通过螺栓完成定位与压紧。这种布置的好处是安装姿态稳定，拆卸时不需要拆解周围全部管路；法兰外缘的孔位也为现场维修留出了扳手操作空间。建模时需要优先锁定法兰安装面作为基准，再向上建立主筒体，保证主通路轴线与安装面垂直，否则装配后会出现密封面偏压、管路强行对中的问题。

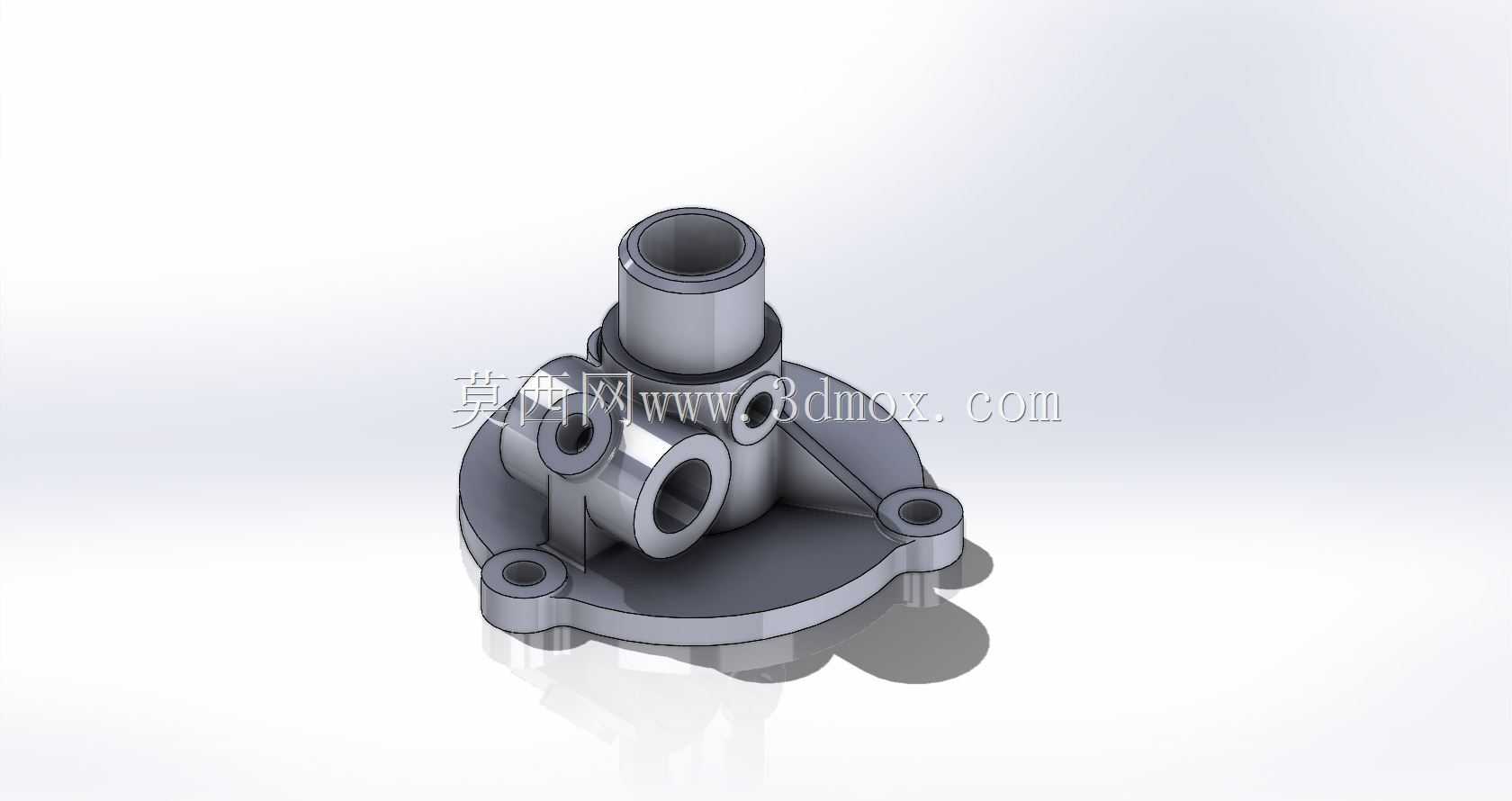

　　上部竖直圆筒构成主通道，内部孔径沿轴向贯通，适合作为进油、回油或测压主路。侧面多个带凸台的横向接口分别承担分支进出、仪表连接或堵头工艺口功能。各接口端部保留加厚环带，一方面为螺纹旋合提供足够牙数，另一方面在拧紧管接头时分散局部应力，避免薄壁口部开裂。相邻油口之间的壁厚需要结合额定压力、材料牌号和铸造或加工工艺综合校核，不能只按外观均匀排布。

　　中部壳体通过加强筋与底部法兰相连，筋板走向顺着主筒体和侧接口之间的载荷传递路径布置，既提高阀体承压刚性，也能抑制加工和工作过程中的变形。侧向凸台并非简单装饰结构，它为孔口加工提供对刀面，也使密封圈、管接头或螺塞有可靠贴合端面。实际设计中，各通路相交处应控制锐边和交叉毛刺，必要时设置工艺沉腔，使液流在转向时减少突缩和涡流。

　　外形边界以圆形法兰为最大投影轮廓，竖向高度由主筒体决定，侧向接口则形成主要横向干涉范围。进行设备布局时，不能只核对法兰螺栓孔，还要预留侧方接头、软管弯曲半径和压力表拆装空间。若该件用于机床夹具回路，通常安装在靠近执行元件的位置，以缩短油路响应路径；若用于液压试验台，则可作为多路转接座，把泵源、压力表、截止阀和回油管路集中连接。

　　三维建模过程应先完成安装基准与各孔系中心线，再生成外部实体，最后处理内腔、倒角和铸造圆角。油路孔的深度、相交关系和端口密封面要保持参数化关联，便于后续调整通径或接口方位。结构审查时重点关注法兰贴合平面度、孔口同轴度、壁厚连续性以及维护工具可达性，使零件在紧凑集成的同时满足装配、加工和长期密封使用要求。
