凸轮从动件联动压紧锁止机构

　　这套机构在轻工装配线、工装夹具站以及小型专用设备里十分常见，核心作用是把旋转输入转化为直线方向的压紧与释放动作。现场使用时，操作人员扳动下方偏心凸轮，凸轮轮廓推动从动摆臂绕支点回转，摆臂上端的压头随即沿竖直导向方向下行，把待加工工件或者待闭合的门板、盖板牢牢压在定位面上；反向松开凸轮后，套在导杆上的压缩弹簧会把压头自动顶回高位，整个取放工件的循环不需要额外动力源，纯机械联动就能完成可靠锁止。

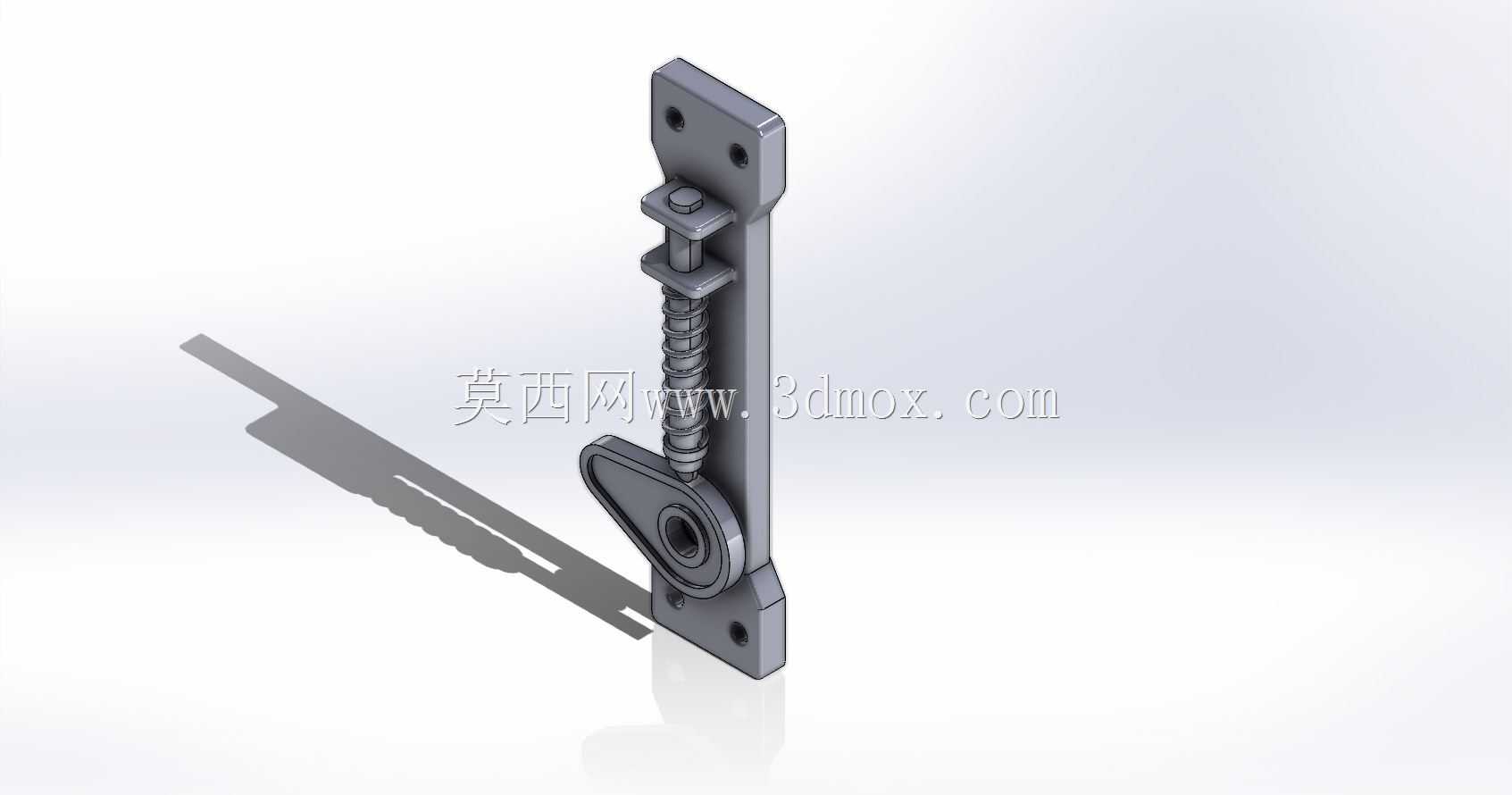

　　从结构布局来看，主体采用一根长条形立式安装背板作为承载基准，背板上下两端都预制了沉头安装孔，孔位沿背板长度方向对称布置，安装时可以直接用螺栓把整个组件固定在设备机架、工装基板或者墙体支架上，背板的厚度和宽度都按悬臂受压工况做了加厚处理，避免压紧瞬间出现侧向弯曲。导杆部分和背板之间设置了滑动配合段，保证压头上下运动全程不发生卡滞，弹簧的预压量在装配时可以通过上端的锁紧螺母微调，预紧力太小会导致压头回弹无力，预紧力过大则会让凸轮扳动手感过重，实际调试中通常把空行程回弹速度控制在松手后压头能平稳复位、且不会出现冲击弹跳的区间。

　　凸轮的轮廓曲线是整套机构的设计核心，工作段采用了升程平缓、锁止段趋近自锁角的偏心轮廓，当凸轮转动到压紧终点位置时，从动件的反作用力会落在凸轮转轴的死点范围内，即便工件受到振动或者外力拉扯，压头也不会自行松脱，不需要额外加装止退销。下方凸轮的转轴处设计了衬套配合位，长期反复扳动也不会磨损背板本体，维护时只需要更换衬套就能恢复配合精度。

　　外形尺寸方面，整套组件沿竖直方向延伸，整体高度适配常见的小型工装安装空间，横向突出尺寸控制在背板外侧很小的范围内，多套机构并排布置在流水线工位上时不会发生互相干涉；压头的下端面做了平整处理，也可以根据被压工件的外形更换橡胶垫、压块或者仿形压头，适配塑料件、钣金件、木质板材等不同被压对象的表面防护需求。这类机构相比气动压紧夹具，不需要布设气管和电磁阀，在无气源的工位、户外检修工装或者手动操作的检测站上优势明显，结构全部暴露可见，故障排查和日常润滑都非常直观。
