多腔塑料热成型模具结构设计

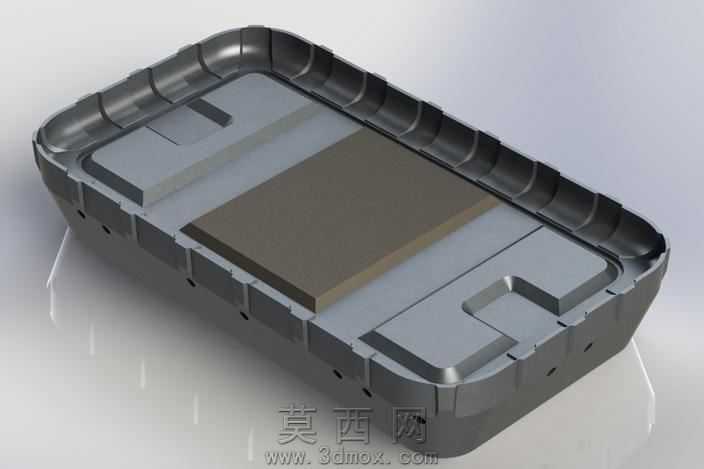

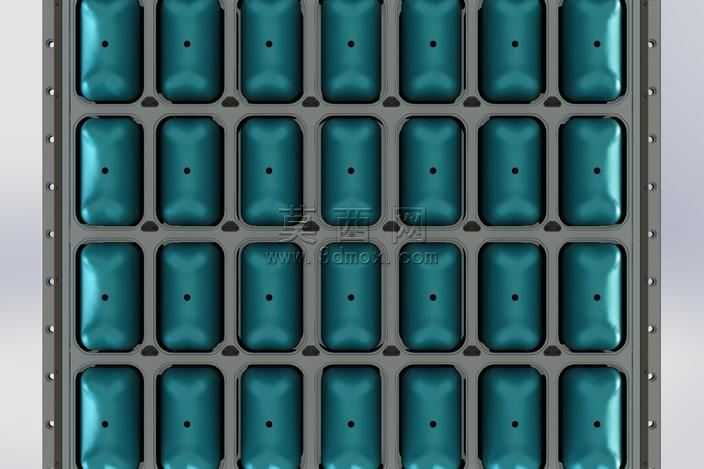

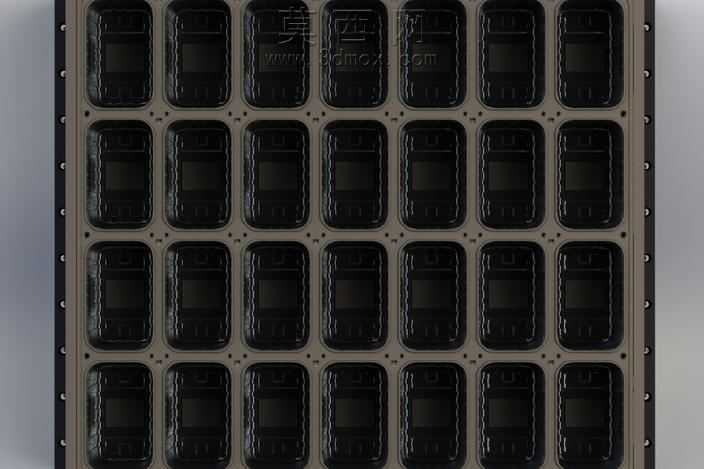

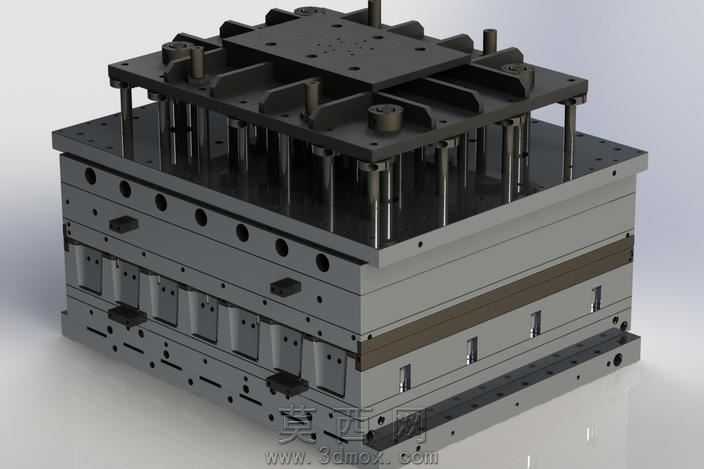

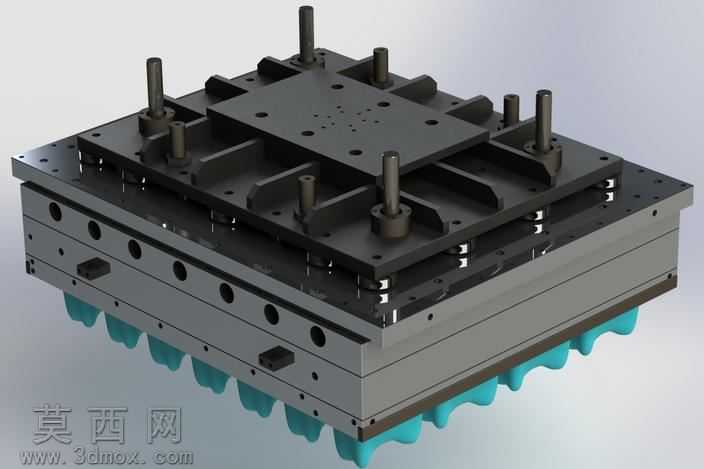

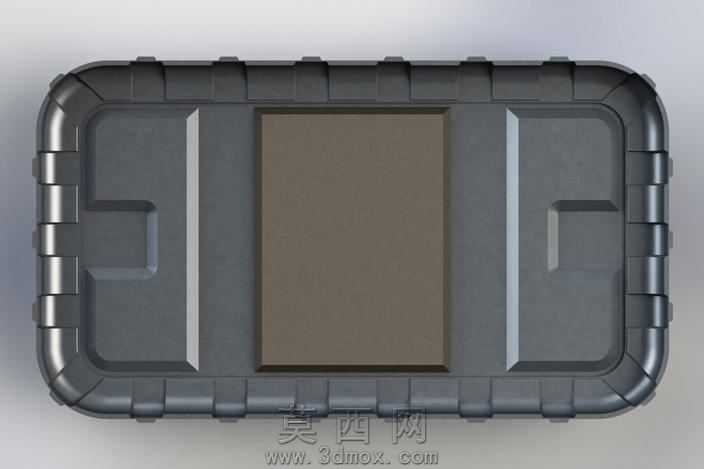

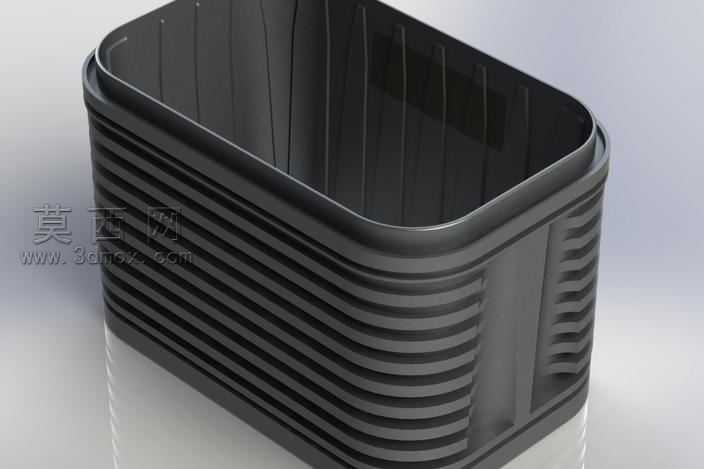

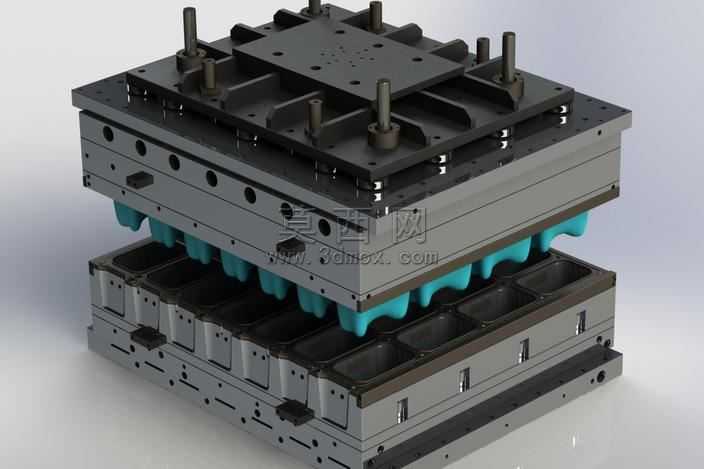

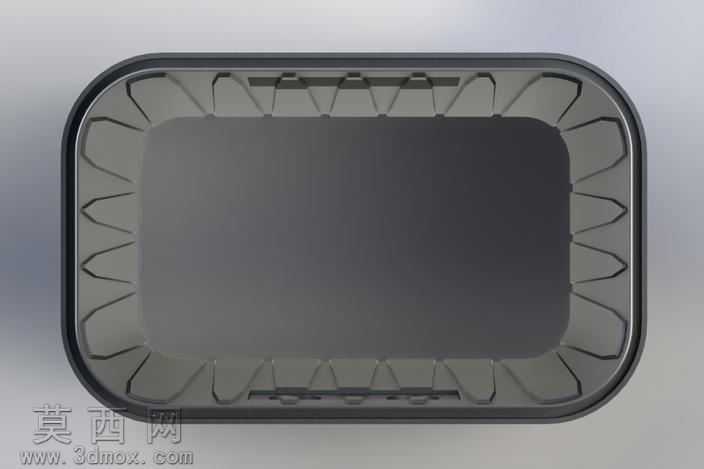

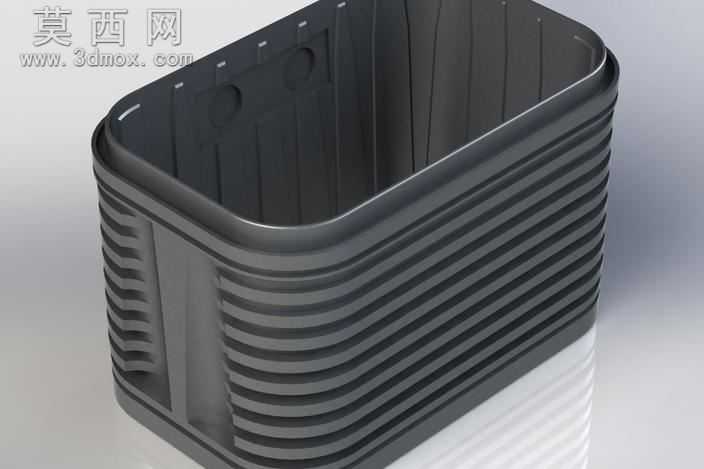

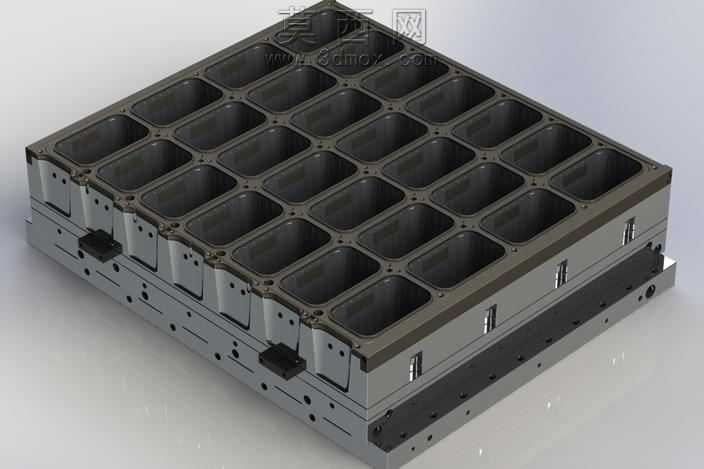

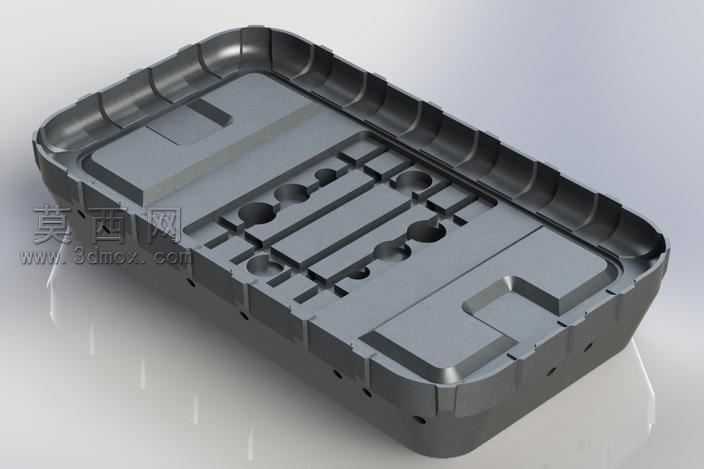

本套塑料热成型模具采用三维参数化建模完成整体结构搭建，建模过程中严格遵循热成型工艺的成型逻辑，对上下模架、导向定位组件、型腔成型单元、冷却排布结构进行了1:1的等比例还原。建模阶段优先完成模架基体的特征搭建，通过拉伸、切除、阵列等基础特征完成上下模板的基准构建，保证各模板的安装孔位、导向柱配合公差符合行业设计规范，导向柱采用均匀排布的设计方案，沿模具周向对称布置，合模过程中可提供稳定的导向定位精度，避免合模偏移造成的型腔错位问题。型腔部分采用28腔阵列排布的多腔布局设计，单个成型型腔的轮廓特征通过曲面建模完成，精准还原热成型产品的侧壁拔模角度与底部成型轮廓，型腔与模架的连接采用模块化嵌装结构，便于后续的维护更换与型腔调整，上下模型腔的合模间隙经过参数化校验，保证合模后可形成均匀的成型空腔，适配塑料片材的热压成型工艺需求。渲染阶段采用金属材质与成型件材质的分层赋色方案，模架部分赋予哑光合金钢材质，调整金属材质的粗糙度与反射参数，还原模具钢材的哑光金属质感，成型工位的半成品部分赋予半透明蓝绿色塑料材质，通过半透明材质的通透感区分成型区域与模架结构，让整体装配结构的层级关系更加清晰直观。结构设计上充分考虑热成型工艺的生产需求，上下模板设置了均匀分布的安装固定槽位，可适配不同规格的热成型设备安装，模板内部预留了冷却介质通道的排布空间，可满足连续生产过程中的温度控制需求，各模板之间的连接采用标准化紧固件设计，所有紧固件的孔位、沉头深度都经过特征校验，保证装配过程中无干涉问题。整体建模过程遵循自上而下的设计思路，先确定整体模架的外形尺寸与型腔排布数量，再逐步细化各功能组件的细节特征，所有配合面都经过公差校验，既保证了模型的视觉展示效果，也完整还原了热成型模具的真实结构逻辑，可用于模具结构教学、工艺方案展示等场景。
