多腔式塑料注塑模具结构三维设计

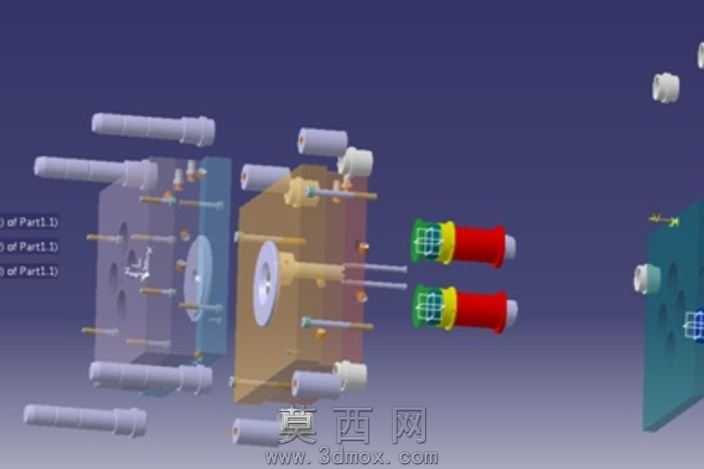

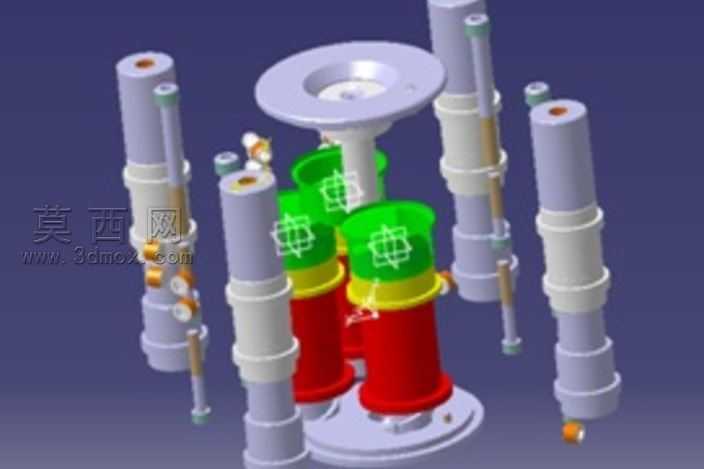

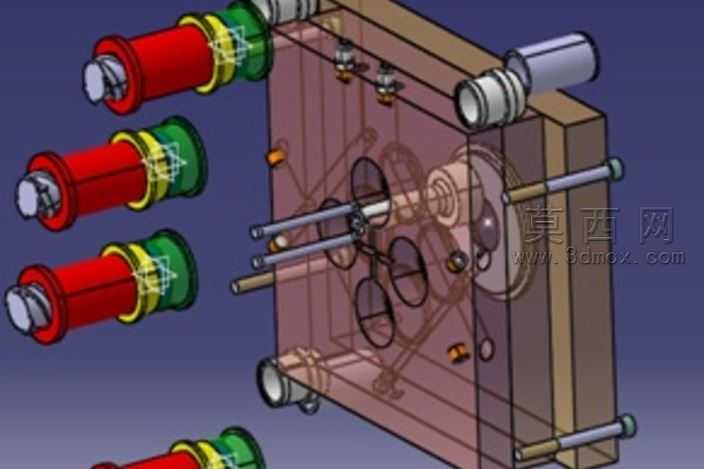

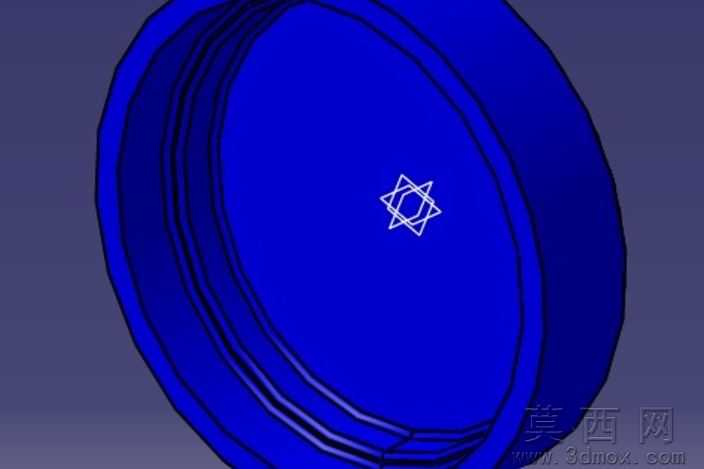

本作品为多腔式塑料注塑模具的三维结构设计模型，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循注塑模具的设计规范与装配逻辑，对模具各功能部件进行了1:1等比例还原，清晰展现了多腔注塑模具的完整内部构造与装配关系。模型在渲染阶段采用了差异化材质配色方案，将成型型腔部分采用红绿撞色区分，直观标识出塑料熔体填充的型腔区域与封胶配合面；导向导柱部件采用浅灰金属质感材质还原标准导柱导套的金属加工质感，搭配细段的铜色耐磨套标识，清晰区分导向机构的不同功能段；上下模座板采用淡紫色哑光硬质材质表现模板的钢材加工质感，各部件材质区分度高，无需额外标注即可快速识别不同功能模块。从结构设计来看，该模具采用一模四腔的对称排布结构，四个型腔沿模具中心环形均匀分布，能够在单次注塑循环中同时成型四个塑料制件，有效提升注塑生产效率；模具的导向系统采用多组高精度导柱导套配合，沿型腔外围均匀排布，保证合模过程中上下模的精准对位，避免合模错位导致的制件飞边、尺寸超差问题；成型部分的型腔与型芯采用分体式结构设计，便于后续加工修整与易损件更换，降低模具维护成本；模型中还还原了模具的冷却水路接口、顶出机构的连接端等细节结构，完整呈现了注塑模具从合模、注射、保压冷却到开模顶出全流程的结构基础。设计思路上，该模型优先考虑生产实用性，对称式型腔排布能够保证注塑过程中各型腔的进料压力、冷却速率保持一致，有效降低不同型腔内制件的成型质量差异，减少注塑工艺调试难度；各标准件均采用行业通用规格参数建模，具备实际生产参考价值，能够为同类多腔塑料模具的结构设计、装配教学提供直观的三维参考，帮助设计人员快速理解多腔注塑模具的排布逻辑、部件配合关系与功能实现原理。
