直升机外壳注塑模具型腔三维设计

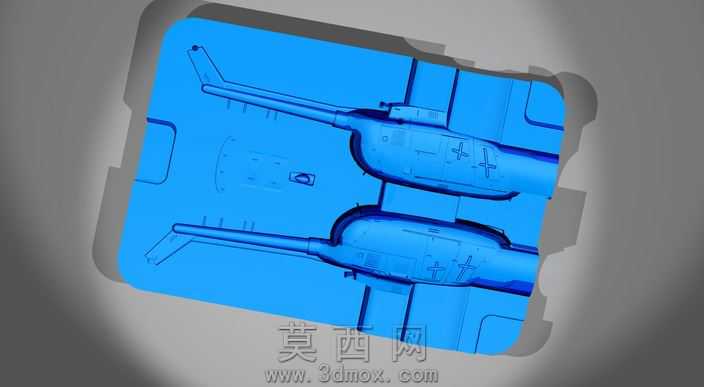

本作品为直升机外壳注塑成型的模具型腔三维设计，建模过程围绕一模两腔的布局逻辑展开，首先对直升机外壳的外形特征进行逆向提取与曲面重构，精准还原直升机机身的流线型轮廓、尾梁延伸形态、机身表面的十字标识等细节特征，确保型腔成型面与产品外表面的贴合精度达到注塑成型的公差要求。建模阶段先完成单个直升机外壳的成型曲面构建，通过曲面缝合、加厚、布尔运算等操作生成单个型腔的实体结构，再依据注塑模具的流道布局平衡原则，将两个相同的直升机外壳型腔以镜像对称的方式排布在模仁板上，保证注塑过程中熔融塑料能够同时填充两个型腔，减少成型过程中的充填不均、飞边、缺料等缺陷。材质设计上，针对模具型腔的工作场景，赋予型腔主体模具钢的金属材质表现，通过调整材质的粗糙度、反光度参数，还原模具钢经精加工后的哑光金属质感，对型腔的分型面、流道开设位置做了细节刻画，清晰展现分型面的贴合走势以及流道的走向布局，同时在渲染环节采用顶视正交视角，搭配柔和的环境光与定向补光，清晰呈现两个型腔的对称布局、直升机外形的细节特征以及模仁板的整体轮廓，避免光影过强遮挡型腔的细节结构。设计思路上，该型腔设计充分考虑直升机外壳的薄壁曲面特性，在型腔的边角位置做了合理的圆角过渡，避免注塑过程中出现应力集中导致的模具开裂或产品应力痕，同时一模两腔的布局能够有效提升单批次的生产效率，适配中小批量的直升机外壳模型或零部件的注塑生产需求，整个模型的结构完整，分型面、型腔轮廓、模仁基准等结构要素清晰，可直接用于后续的模具加工编程、模流分析以及生产制造环节的参考，能够帮助模具设计从业者理解薄壁航空类外观件的模具型腔设计逻辑，掌握对称布局型腔的排布方法与曲面成型面的构建技巧。
