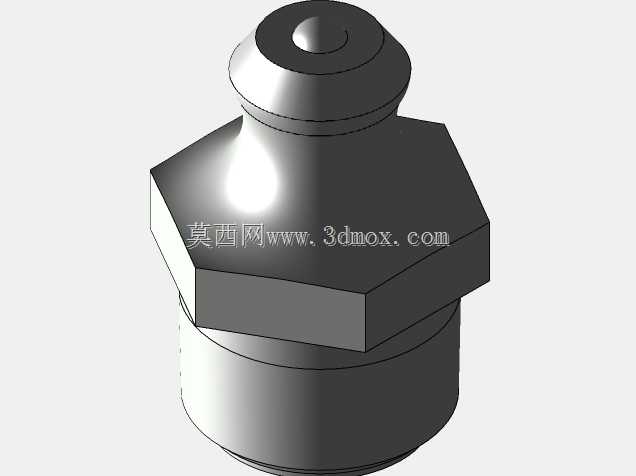

六角外螺纹铰接式润滑注油接头

　　该零件为机床润滑系统中常用的铰接式注油接头，整体采用回转体与六角扳拧段组合的结构形式，下部为带外螺纹的圆柱连接段，用于旋入设备壳体、导轨座、轴承座或传动箱体上预设的油孔，中部设置完整六角棱柱面，作为装配时扳手夹持受力区域，保证拧紧过程中扭矩可靠传递，避免圆柱面打滑造成装配损伤。六角段上方通过平滑锥面过渡至顶部球头式铰接配合端，球头端部开设中心注油孔，可与对应规格的铰接式油嘴压盖、润滑管路接头形成球面密封配合，球面接触结构允许外接油管在一定角度范围内偏摆，补偿安装面加工误差与管路布置偏差，在CA6140普通车床的溜板箱、进给箱、主轴轴承位等多点润滑场景中，这类接头能够将黄油枪或集中润滑管路输送的润滑脂精准引导至摩擦副表面，减少导轨、

　　丝杠、轴承运动部位的磨损。建模过程中先以回转特征构建下部螺纹基体、中部锥度过渡段与顶部球头轮廓，再通过拉伸切除生成六角扳拧面，螺纹段按照普通细牙连接螺纹参数绘制牙型，保证与壳体油孔螺纹副的旋合长度匹配，球头端面的注油孔与下部内流道贯通，流道转折处做圆滑过渡，避免润滑脂流动时出现阻滞积脂。安装边界方面，下部外螺纹段直径与六角对边尺寸符合常规机床油嘴安装孔位规格，六角段厚度满足开口扳手咬合深度要求，顶部球头外径与铰接压盖内锥面匹配，装配后球头外露高度控制在压盖锁紧行程范围内，既保证球面压紧密封，又不会因压盖过行程造成球头卡滞，使外接润滑管路无法调整角度。零件各棱边均做小倒角处理，去除机加工锐边，装配时不会划伤密封件与操作人员手部，

　　锥度过渡段在降低六角段与球头根部应力集中的同时，也让接头整体结构更紧凑，在机床内部管路密集、操作空间狭窄的润滑点位布置中，不会与周边齿轮、手柄、护罩发生运动干涉。球面密封副依靠金属接触面压紧实现封脂，无需额外加装密封垫，长期承受润滑脂注入压力时也不易出现渗漏，下部螺纹副拧紧后可通过端面与壳体油孔台阶面贴合形成二次密封，适配卧式车床、铣床、泵阀总成等多种需要定期加注润滑脂的工业设备，作为分散润滑点位的标准连接件使用。
