压电信号帧传感安装支座结构

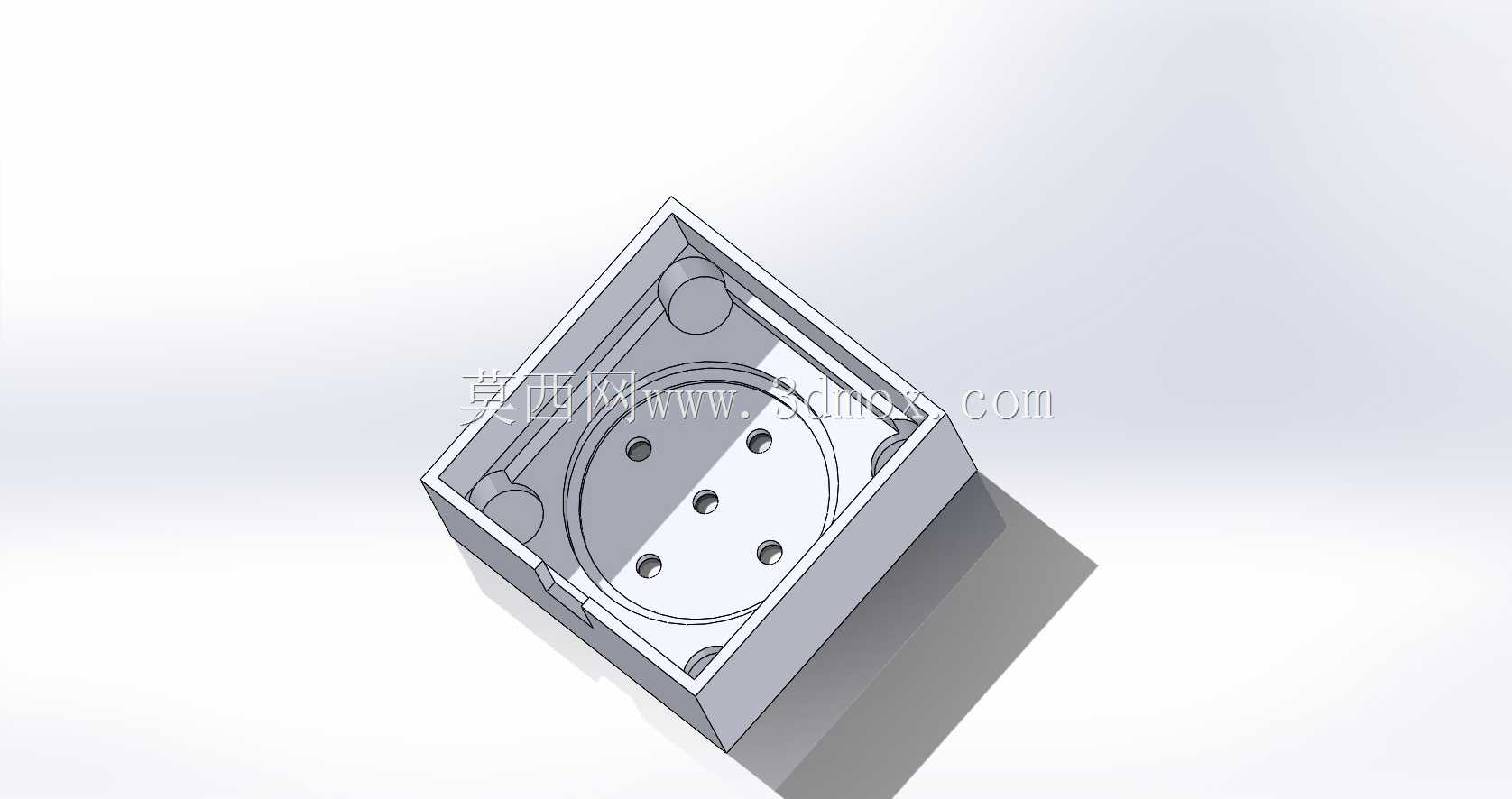

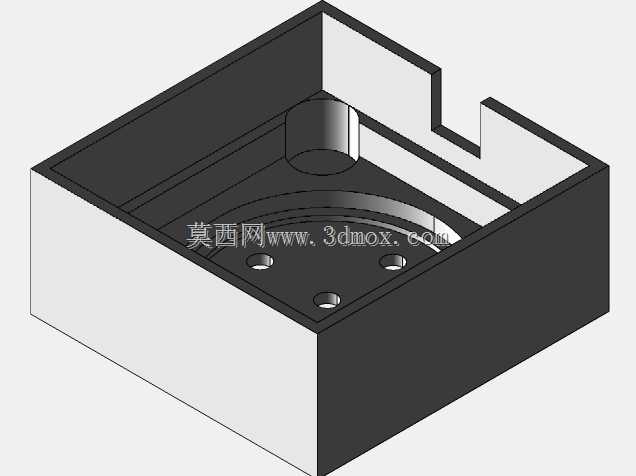

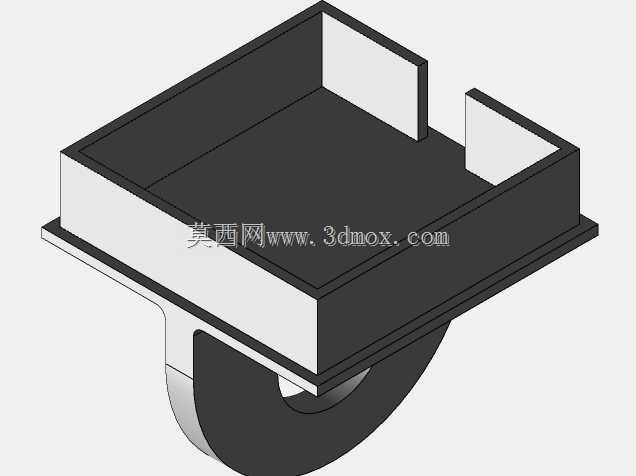

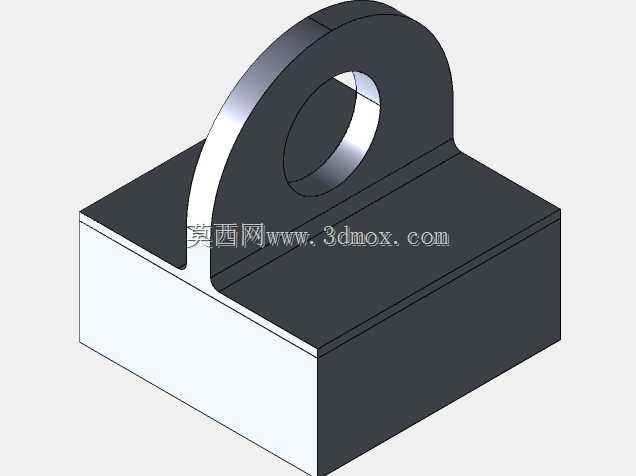

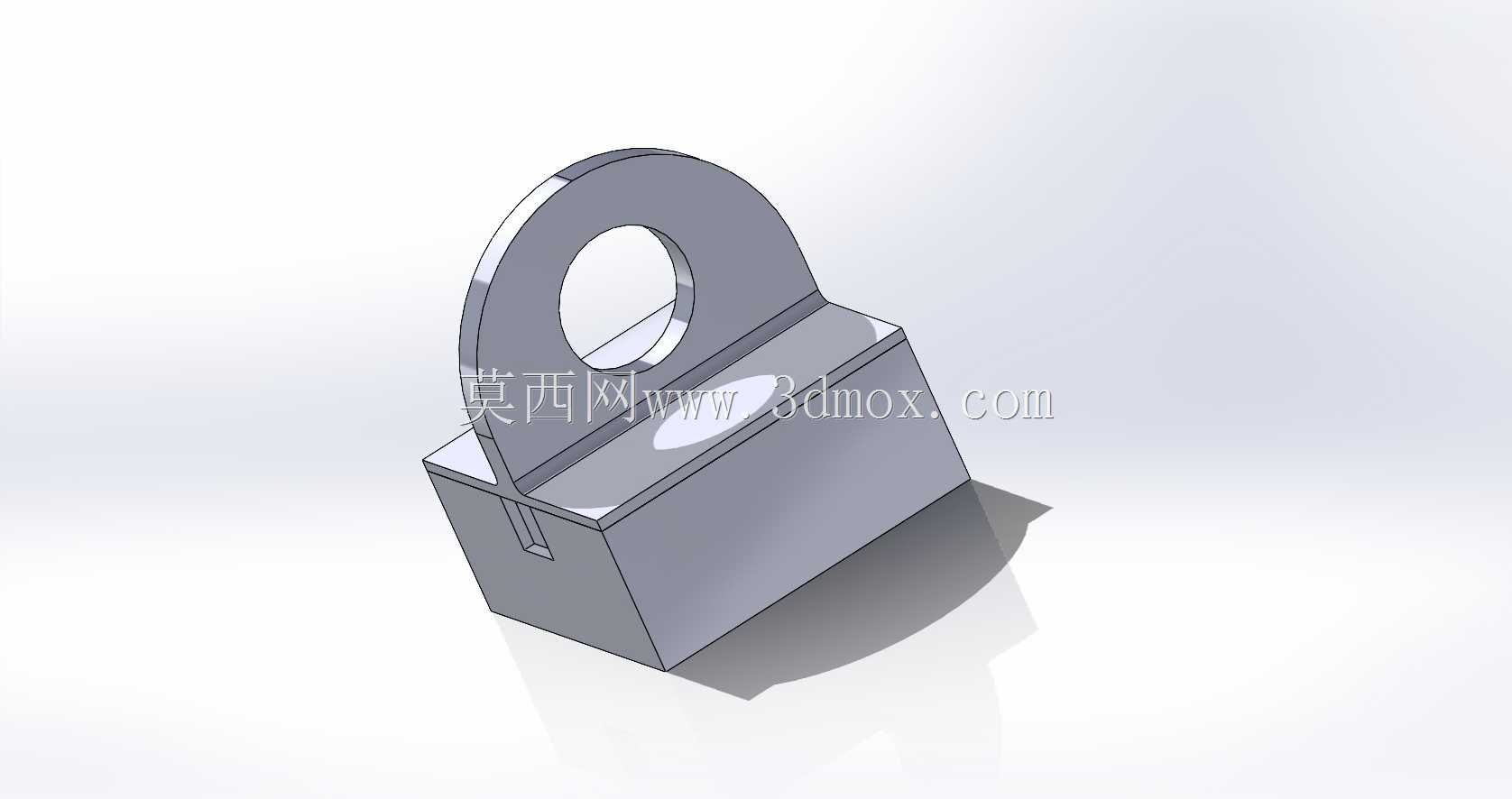

　　该结构面向机床加工、自动化产线振动监测以及小型精密设备状态采集场景，主体由下部矩形承载基座与上部带圆孔的立式吊耳板组合而成。下部基座承担传感元件的容纳与定位，实体块体内部预留安装空间，侧壁开设窄槽用于信号线缆引出或敏感组件嵌装，块体棱边保留清晰加工边界，便于在装配阶段以底面作为基准面进行铣削、钻孔与平面度校验。上部耳板从基座顶面竖直延伸，板厚均匀，中央开设贯通圆孔，孔周形成完整环形受力区域，既可作为穿装固定件的铰接点位，也可在调试阶段作为临时吊挂、定位或限位接口使用。耳板与基座交接处采用连续过渡，避免尖角造成应力集中，同时在三维建模时保留实体相交关系，便于后续开展剖切检查、质量属性核算与干涉验证。

　　从实际用途看，这类支座并不单独完成信号转换，而是为压电类敏感单元提供稳定的机械边界。压电测量对安装刚度、接触面贴合状态和附加质量较为敏感，基座底面若存在翘曲或紧固不均，会将无关变形传递至敏感区域，使采集信号混入安装噪声。因此结构设计中将下部块体做成低矮而宽展的形式，通过较大的支撑面积降低倾覆趋势；上部耳孔轴线与基座基准面保持明确位置关系，方便在整机布点时统一测点方向。圆孔周边保留足够壁厚，使螺栓或销轴穿过时，局部压紧力能够扩散到耳板整体，而不是集中在孔口边缘。

　　外形边界可分为基座轮廓、耳板高度和耳孔直径三个控制维度。基座宽度决定与被测构件表面的接触范围，长度方向容纳内部元件和走线槽，高度则控制整体重心，尽量减少悬伸带来的共振影响。耳板高度需要保证紧固件安装空间，同时不能让孔位过高而形成明显杠杆效应；耳孔直径与所选销轴、螺栓或隔振套相匹配，孔边到板外缘的距离应满足局部承压和装配工具操作要求。建模时可先建立下部长方体作为主基准，再叠加竖向板件，随后切除中央圆孔与侧面线槽，最后统一检查相邻面的共线、共面和壁厚一致性。

　　在装配应用中，底面通常贴合机床床身、主轴座、输送设备支架或实验台架，紧固点围绕基座对称布置，使压紧力沿接触面均匀传递。侧面窄槽兼顾线缆走向与组件维护，能够减少导线在外部拖拽时对测点的拉扯。上部耳孔则适合需要辅助固定或角度参照的场合，例如将传感支座与邻近支架形成轻约束，或在标定过程中通过销棒确认安装方向。整体结构没有复杂曲面，加工路线以锯切、铣面、钻孔和去毛刺为主，适合小批量试制与设备改造项目。对于结构设计人员，该模型的价值在于把传感元件封装、机械安装、走线避让和受力过渡集中在一个紧凑零件中；对于选型与维护人员，则可通过底面、耳孔和线槽三个关键边界快速判断其是否适合现有测点空间。
