穿芯式电流采集传感模组结构

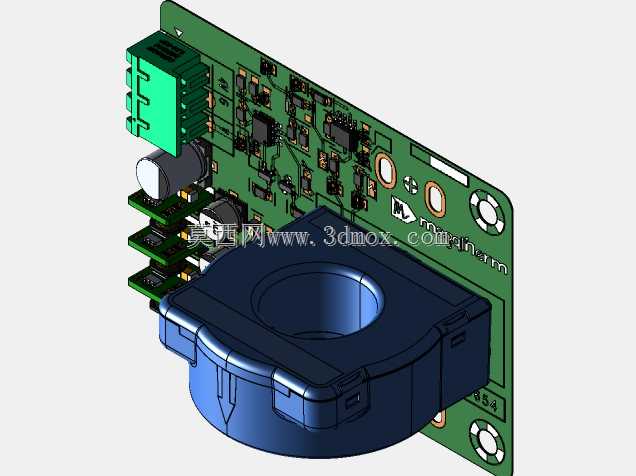

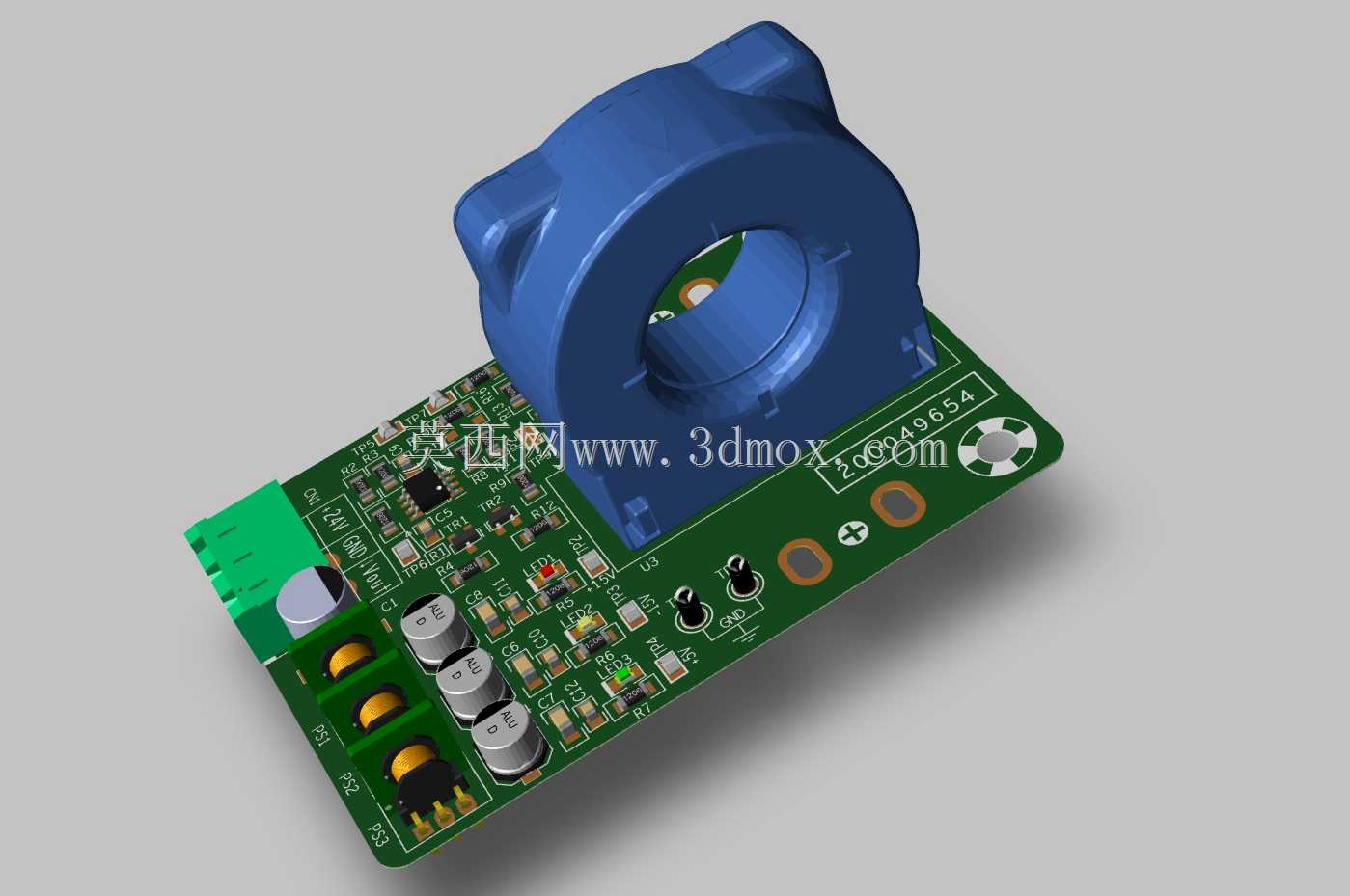

　　该模组面向工业电控柜内交流回路电流采样场景，常见于变频器输出侧监测、电机运行电流反馈、配电支路能耗采集以及自动化产线负载状态检测环节。核心穿芯孔位允许被测动力线缆直接贯穿，无需断开主回路串接采样元件，现场布线时可在既有线束改造项目中快速加装，避免对原有动力接线造成大面积拆改。蓝色包覆体内部集成磁路与感应绕组，外部壳体做了规整的圆弧过渡，既规避磁芯尖角应力集中，也让灌封封装后的外形便于在PCB板面定位。电路板布局围绕采样核心展开：左侧绿色接线端子承担辅助供电与采样信号输出，板载多颗电解电容沿电源输入路径排布，完成滤波稳压；贴片电阻、电容沿信号链路紧凑布置，缩短小信号走线长度，降低电磁干扰拾取概率。板面预留两颗圆形安装孔，

　　孔位周边做了露铜加固，可通过铜柱或螺钉将整板固定在电控柜安装梁、设备内部支架上，安装孔间距适配常规小尺寸控制板固定规格。板边丝印清晰标注极性标识与位号，装配时可快速区分电源正负极与信号通道，减少接线误操作。设计阶段优先保证穿芯孔轴线与板边留有足够安全距离，贯穿的动力线缆不会和板上低矮元件发生干涉；模组整体高度集中在蓝色传感主体区域，周边元件均控制在较低高度，柜内布线时上方走线空间预留充足。信号输出端靠近板边布置，外接信号线可直接从端子侧引出，无需在板面上跨线。该结构同时兼顾采样可靠性与装配便利性，磁路部分封装后与PCB形成刚性整体，设备运行振动环境下不会出现磁芯偏移、引脚受力松脱的问题，适合嵌入到各类电力监测、电机保护类设备内部作为电流采样单元使用。
