多通路集成式流体管路转接接头

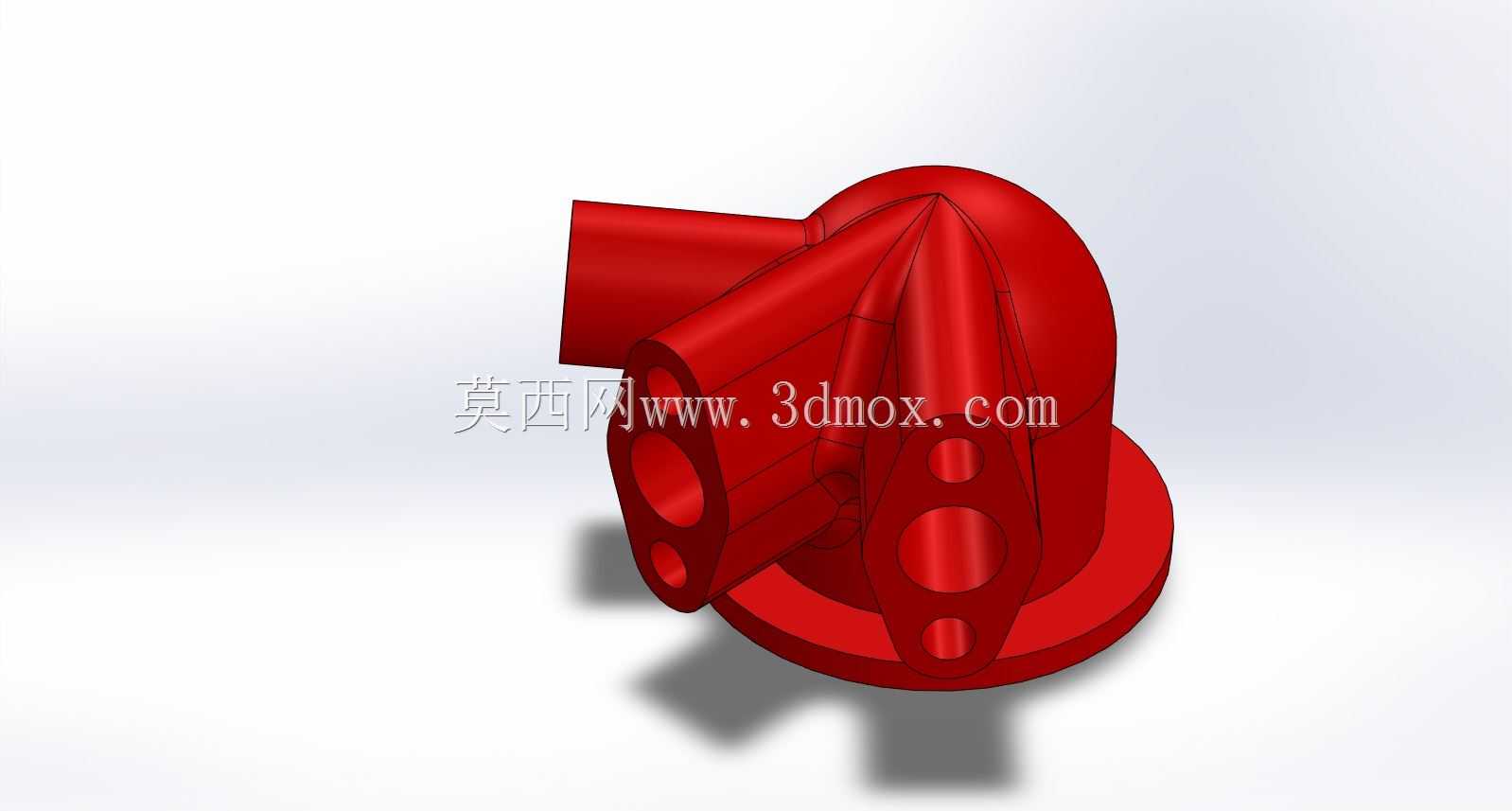

　　该转接接头属于流体管路系统中的核心汇流转接构件，整体采用一体化铸造成型的壳体结构，底部设置圆形安装法兰盘，法兰端面上预留两组对称分布的螺栓过孔，可直接通过紧固件固定在泵体出口、阀组安装面或者设备侧壁的对应接口位上，安装基准面与壳体主轴线保持垂直，装配后能够抵消管路侧向载荷带来的倾覆力矩，避免接口处出现密封偏载渗漏。壳体主体为类椭球的中空容腔结构，内部流道做了圆滑过渡处理，没有突兀的直角折返结构，介质在腔体内汇流或者分流时的局部阻力损失被控制在较低水平，同时也能减少介质内杂质在流道拐角处的沉积概率，适配水、低压液压油、工业冷却水等多种常规流体介质的输送场景。

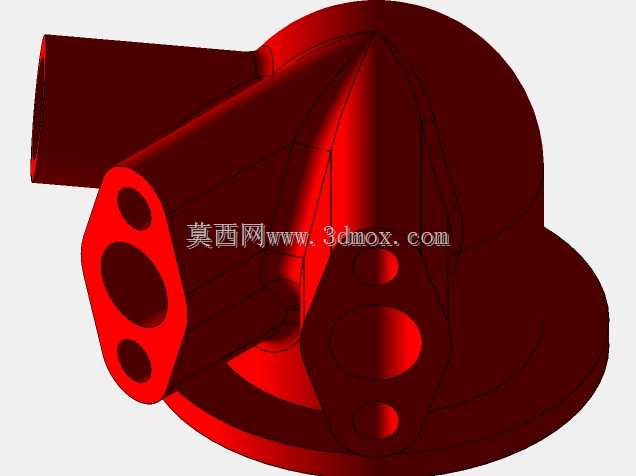

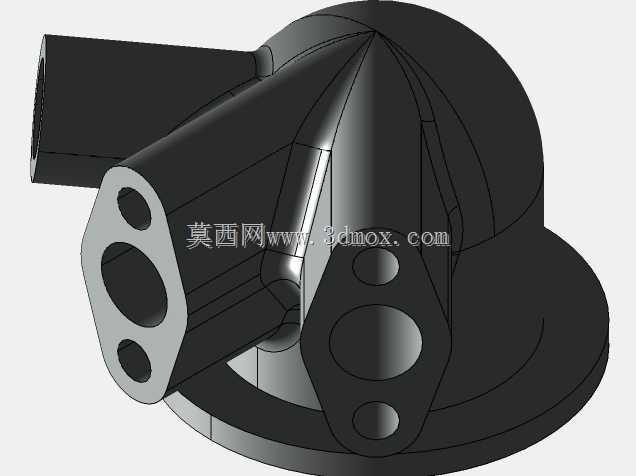

　　从接口布局来看，壳体不同方位共延伸出五处带连接孔位的管路接口：左侧水平方向伸出一处大口径直通接口，可对接主路管路；正面与侧部分别布置不同通径的侧向接口，既可以作为支路输出口连接分流管路，也可接入压力检测元件、温度传感器或者排气排污阀；接口端面均预留了螺栓安装孔，支持法兰式硬管连接，也可搭配转换接头实现快装软管对接，多接口的空间排布经过干涉校验，相邻接口的安装操作空间足够，现场装配时扳手不会和相邻管路发生磕碰。

　　这类接头常见于机床冷却系统、小型液压站油路分配、工业循环水支路改造等场景，在CA6140这类普通车床的冷却回路改造中，它可以把单路冷却泵输出的切削液分流到多个刀具喷淋位，同时预留接口接入压力监测表，不用在管路上额外拼接多个三通、弯头，大幅减少管路接头数量，也就降低了潜在的渗漏点。设计阶段首先确定底部法兰的安装孔位间距与主机安装面的匹配关系，再以内部容腔的通流截面积不小于主路接口通流面积为原则划定壳体外形，所有侧向接口的轴线都交汇于腔体中心区域，避免流道出现偏置带来的偏流问题；壳体外壁在多个接口交汇的应力集中位置做了加厚补强，承受管路额定压力时不会出现局部变形，外部轮廓的圆角过渡也符合铸造工艺要求，拔模斜度均匀，铸件冷却时不会在厚壁位置出现缩孔缺陷。安装边界上，底部法兰的外径大于壳体主体的最大轮廓，周边预留的螺栓操作间隙不小于单根螺栓的扳手活动空间，侧向接口伸出长度控制在不会和设备周边护板、传动部件发生干涉的范围内，整机管路布置时可以以此接头为汇流节点，简化整个回路的走线规划。
