法兰式多安装孔立式支撑泵座结构

　　该零件属于中小型流体输送设备中的立式支撑连接构件，常见于机床冷却系统、小型液压站、工艺水循环单元以及紧凑型泵组内部。其核心作用是承托上部回转或筒状功能部件，并通过底部法兰面将整机载荷传递至安装基板，同时保证上部腔体与外部管路或驱动部件之间的同轴关系。

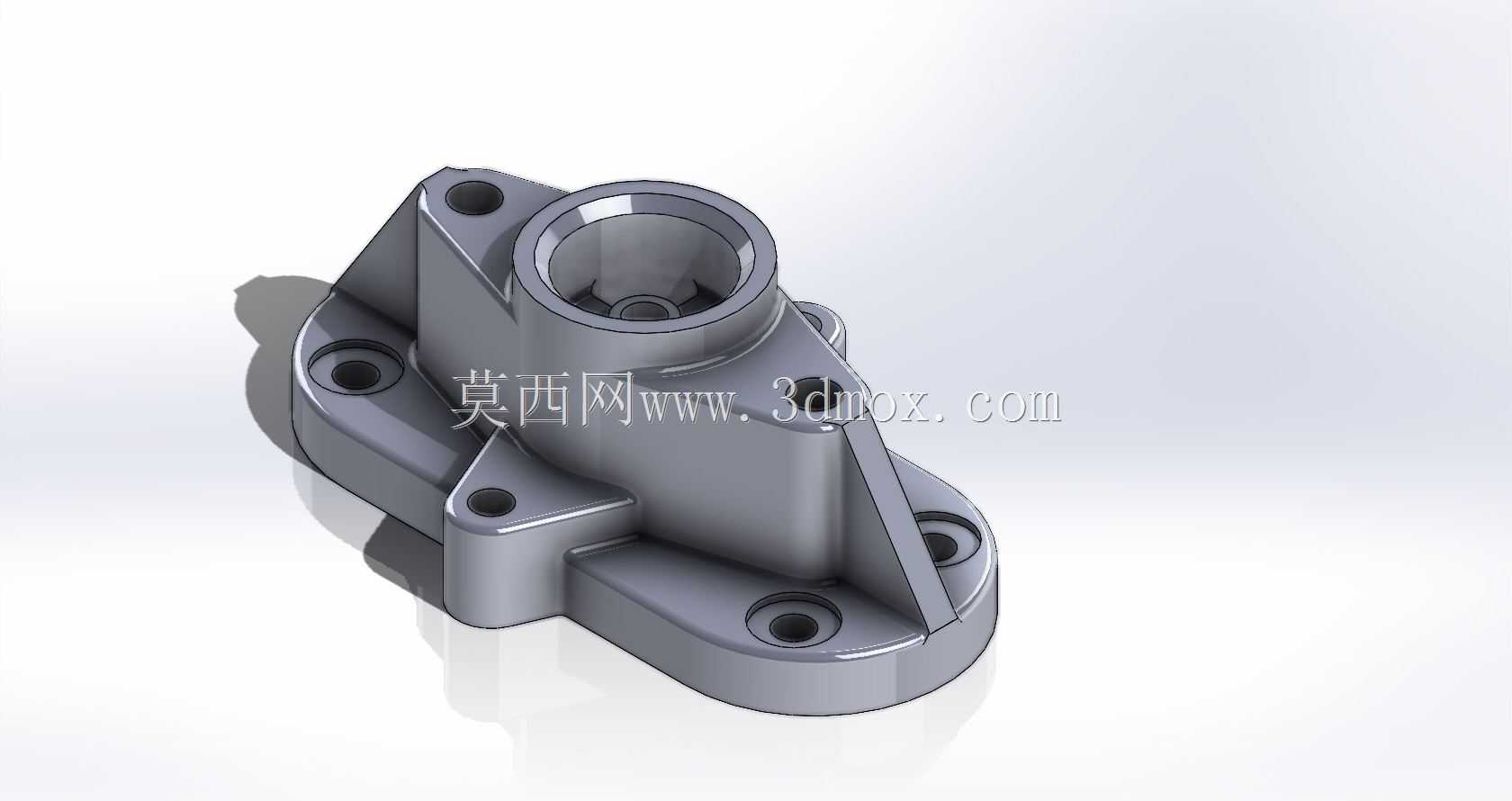

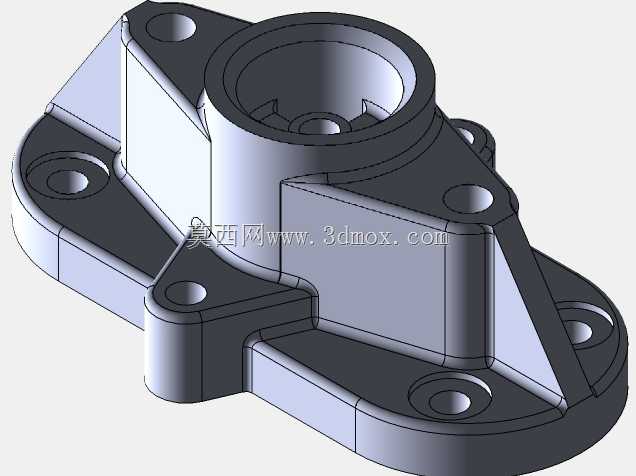

　　结构上，下部采用近似异形延展的法兰底板，板面上布置多个沉头安装孔，孔位围绕主体呈非对称分布。这样的布局并非单纯追求外观，而是在有限投影面积内兼顾螺栓装拆空间、密封面压紧均匀性以及不同方向的抗倾覆能力。底板边缘做圆角过渡，可降低铸造或成型时的应力集中，也能减少装配过程中对密封垫和安装面的划伤。

　　中部为直立筒状承托结构，内腔形成阶梯孔，用于容纳轴套、密封件或定位止口。上端开口区域设置环形配合面，适合与泵盖、电机连接座或管路法兰进行定位配合。内腔台阶直径变化处保留过渡圆角，有利于加工时刀具进入，也能避免交变载荷下尖角产生裂纹。零件外侧布置多道三角形加强筋，筋板从筒体侧壁延伸至底板，将竖直支撑、横向弯矩和螺栓预紧力形成连续传力路径。

　　从安装边界看，底部法兰面是主要基准面，装配时需要保证平面度，以免上部筒腔轴线相对安装面偏斜。周边安装孔应与基板孔位先行核对，沉孔深度需满足螺栓头沉入要求，避免出现压紧不实。上部环形端面承担径向定位和轴向贴合功能，设计时需控制其与底平面的平行度以及与内孔的同轴度，否则会引起密封偏压、轴系不同心或运转振动。

　　在实际建模过程中，可先建立底平面和主轴线，再完成法兰外轮廓与安装孔阵列；随后拉伸主体筒壁，绘制内腔阶梯孔，并在关键受力方向添加加强筋。沉孔、倒角和圆角应在主体特征稳定后统一处理，避免后期修改时造成特征失败。该结构兼顾了支承、定位、密封和安装四项功能，适合作为机械基础件建模、铸件结构分析以及泵类设备装配设计的参考对象。
