椭圆防粘旋转挖掘机铲斗结构

　　该铲斗主要面向土方、市政清淤、河道修整及黏性土壤开挖工况，尤其适用于含水率较高、泥料容易贴附斗壁的作业环境。常规铲斗在反复挖掘湿黏土、淤泥或夹杂腐殖质的土壤时，物料容易在斗底和侧壁形成积料，卸斗后残留量逐渐增大，不仅降低单次有效装载量，也会增加斗体自重和举升负载。椭圆断面的斗腔设计通过改变物料与斗壁的接触路径，使黏性土在翻转卸料时更容易沿连续曲面滑移，减少卡滞和粘附。

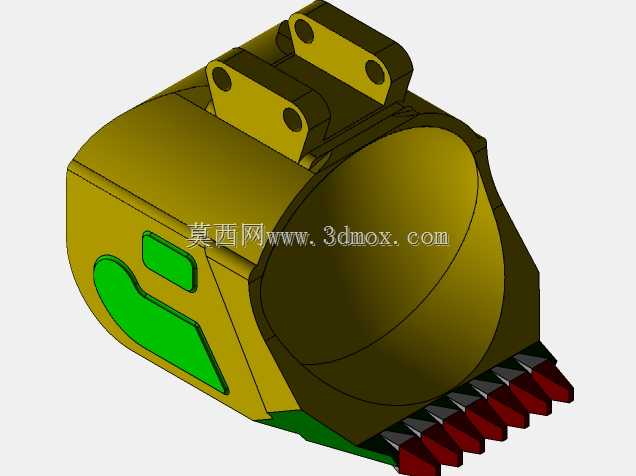

　　从结构布置看，模型保留了挖掘机工作装置所需的上部双耳铰接区域，耳板孔位用于与斗杆、连杆及摇杆组成铰接受力体系。设计时需要重点核对销轴中心距、耳板间距、板厚方向间隙以及斗杆运动包络，避免铲斗在挖掘、收斗和举升过程中与连杆发生干涉。耳板与斗背之间采用加强过渡，载荷可由销轴区域分散到侧板和斗背，适应挖掘时偏载、冲击和扭转共同作用的情况。

　　斗体外形并非简单圆弧桶状，而是结合装载容积、卸料角度和入土轨迹进行曲面收束。前部斗唇布置连续斗齿，齿尖沿切削方向排列，可在切入密实土层时形成分块破削，降低整机挖掘阻力。齿座与斗唇区域需要保留足够的焊接和更换空间，侧刃则承担沟壁修整和边界切削作用。模型中侧板外侧的补强形状对应高磨损区域，可在实际制造中选用耐磨板或增加护板，以延长边缘寿命。

　　安装边界方面，选型时不能只关注斗容，还应结合挖掘机吨位、斗杆长度、液压破碎压力及销轴规格进行匹配。铲斗宽度决定开挖沟槽尺寸，斗腔深度影响满斗率，耳板孔位和铰接间距则直接决定能否换装。若用于清淤或黏性土作业，可适当加大斗底曲面顺滑度并减少内部凸起；若用于碎石或硬土，则应强化斗唇、齿座和侧护板。该三维结构完整表达了斗腔、耳板、斗齿、侧板补强及外形过渡关系，可用于干涉检查、铰接校核、焊接件拆分和耐磨方案评估。
