挖掘机铲斗工作属具结构三维数模

　　该数模呈现的是小型挖掘设备前端使用的土方铲斗结构，整体采用开放式斗腔与后部铰接支承组合的形式，主要服务于土石方开挖、散料归集、场地清理、沟槽修整等作业场景。结构表达没有追求复杂曲面装饰，而是把工程现场最常关注的装载容积、切削入土、铰接传力和耐磨边界放在首位，适合在属具方案校核、教学演示或前端工作装置配套设计时作为参考。

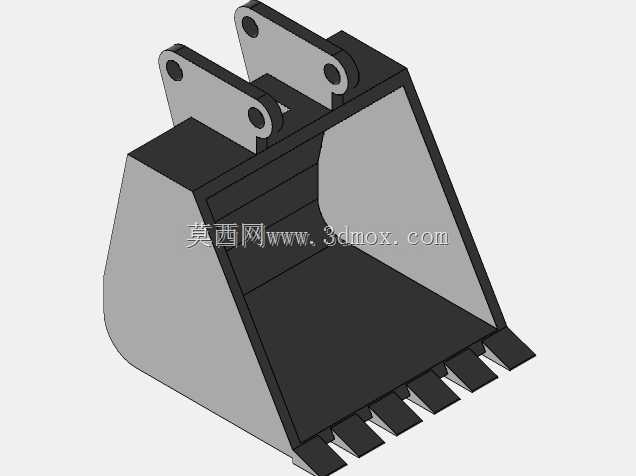

　　从外形上看，斗体由侧护板、底板、后壁板和上口加强区域围合而成，前部切削边布置了连续斗齿。斗齿沿刃口等距排列，齿尖向前下方伸出，作业时能够先于刃口切入土层，降低整块底板直接推挤物料的阻力。齿间留出的缺口有利于破碎土块、排出细小杂物，也便于在砂砾、松散煤渣、建筑垃圾等工况中减少卡滞。底板向斗口方向形成平缓过渡，使物料进入斗腔后能够沿内壁滑向深部，装满后又可在翻转卸料时依靠重力顺畅流出。

　　后部两块平行耳板是该属具与斗杆、连杆连接的关键部位。耳板上开设同轴销孔，孔位间距和板厚决定了销轴装配边界以及铰接点的受力状态。建模时双耳板对称布置，可使挖掘阻力通过两侧销轴较均衡地传递到工作装置，避免单侧偏载造成耳板扭转。耳板与斗体后壁之间形成明显的加强过渡区域，实际制造中通常会在该位置补焊加强筋或厚板，以承受挖掘时产生的拉压复合载荷。

　　安装边界方面，设计重点集中在上部销孔中心距、耳板开口宽度、斗齿尖端到铰接中心的距离以及斗体最大宽度。销孔同轴度需要严格控制，否则销轴穿装后会出现别劲现象；耳板内侧间距要与连杆端部和斗杆接头尺寸匹配，外侧还需预留拆装空间。斗体宽度影响单次装载量，也决定设备在狭窄沟槽内的通过能力；斗尖相对于铰接点的力臂则直接关系到切削力矩，不能只凭容积增大而随意加长。

　　结构思路上，该模型把铲斗承受高磨损的前缘、侧刃和底板作为实体加厚区域，而斗腔内部保持简洁光顺，既减少物料残留，也降低三维结构中不必要的复杂特征。侧壁向外展开形成上宽下收的装载空间，后部收窄并与耳板连接，使载荷路径从斗齿、底板、侧壁逐步汇聚到铰接点。对于实际工程设计而言，这类属具还需根据主机吨位、销轴直径、作业密度和物料磨琢性调整板厚、齿座形式及加强筋布置；数模中清晰表达的轮廓关系和装配位置，可为后续干涉检查、运动仿真和焊接件拆分提供直接依据。
