双圆盘同轴支撑隔垫工装结构

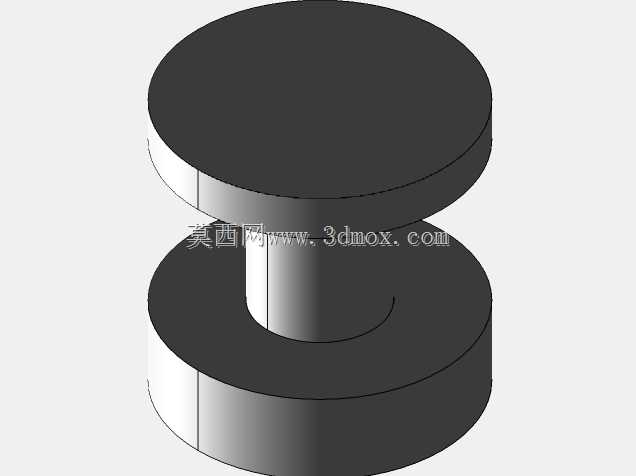

　　该零件采用上下等径圆盘搭配中部同轴圆柱颈的对称回转结构，在机床加工工位里常作为工件装夹的承压隔垫、定位支撑块使用，也可适配工装夹具堆叠调平场景，替代非标垫块完成工件与工作台面之间的高度补偿。从实际加工工况出发，上下两个大直径圆盘提供了充足的承压接触面积，下端圆盘完全贴合机床工作台或者夹具基准面，接触压强被均匀分散，不会在工作台面留下压痕，上端圆盘直接承托待加工工件的底面，接触面积远大于普通圆柱垫块，针对薄板类、大底面工件的支撑稳定性更强，装夹后工件不会出现局部翘曲。中部收窄的圆柱颈是整个结构的核心设计点，一方面缩减了零件整体的用材重量，另一方面在相邻工装排布时，收窄的颈部可以避让夹具压板、T型槽螺栓的安装空间，

　　不会和周边装夹元件发生干涉。建模过程中优先保证三处回转面的同轴度公差，上下圆盘的端面平行度需要控制在工装精度要求范围内，若平行度超差，承托工件后会引入装夹倾斜误差，直接导致铣削、钻削工序的尺寸超差。外形边界上，圆盘外径作为最大安装轮廓，排布工位时只需按照圆盘外径预留避让空间，中部圆柱颈的直径小于圆盘，轴向总高度为上下圆盘厚度加上中部颈的高度，选型时可以根据工件需要抬升的高度匹配对应规格，安装时无需额外定位销，依靠下端圆盘与工作台面的摩擦力即可保持位置，大负载装夹场景下也可以在圆盘端面加工沉孔，搭配锁紧螺栓固定在工作台上。这类对称回转垫块在普通车床上即可完成全部加工，下料后一次装夹车削外圆、端面，切断后精磨两端面保证平行度，

　　加工工艺性优异，量产成本低，在批量零件加工的工装工位中，同规格垫块可以互换使用，不用针对不同工件单独配制垫块，大幅缩短工装准备周期。结构上没有复杂的异形曲面、薄壁或者深槽特征，刚性充足，承受夹具的压紧力时不会发生形变，长期使用后即使上端面出现轻微压痕，只需平面磨削即可修复精度，重复使用寿命远高于焊接式非标支撑件。
