CA6140车床刀具夹紧气缸剖视结构

　　该结构对应普通卧式车床刀架部位的气动执行元件，主要服务于CA6140类车床在自动化改造与半自动装夹场景中的刀具锁紧、换位压紧动作。车间里手动刀架反复扳动压紧螺杆耗时较长，批量加工中换刀停顿直接影响节拍，采用气缸输出轴向推力后，可配合换向阀完成刀体的松开与锁紧，减轻操作者反复施力的劳动强度，也便于纳入简易气动顺序控制回路。

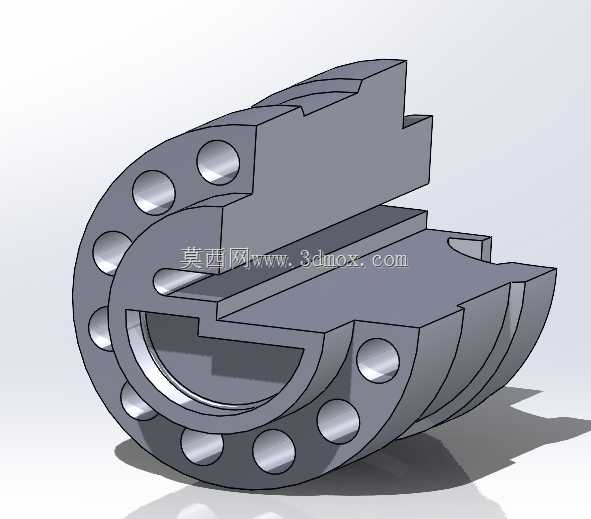

　　从外形看，主体为带法兰端的短筒状缸体，端面上沿圆周分布多个安装孔，用于把气缸固定在刀架安装基面；筒身一侧延伸出带台阶的连接与导向部位，内部形成活塞运动腔道。剖切表达能够同时看到外壁轮廓、法兰孔位、内腔台阶以及端部配合面，设计时需要先约束法兰外径、安装孔节圆、筒身长度和内腔直径这些边界，再处理活塞行程与外部相邻刀架零件的干涉关系。

　　建模思路上，先由回转截面生成主体基本形状，再对非回转的凸台、卡槽和切口进行拉伸切除；圆周孔通过阵列完成，侧向孔位分别在对应基准面上挤出圆形轮廓后切除，最后对锐边、孔口和配合过渡处做倒角圆角。这种顺序符合缸体类零件先主后次的特征：回转面保证同轴度，后加特征保证安装与连接关系。

　　实际选型时，法兰端面要贴合刀架支承面，螺栓孔位置不能与压板、齿轮盘或定位销冲突；缸体伸出方向需预留活塞和压块的运动空间，侧向气口或连接槽也要留出管路拆装位置。内腔直径决定理论输出力，行程则要满足刀体松脱后能够转位、锁紧时又能可靠压合的要求。端部台阶和槽口承担定位、避让或连接压块的作用，尺寸过紧会造成装配困难，过松则可能使夹紧点偏移。

　　结构细节上，圆周均布孔既提供稳定紧固，也使缸体受力更均匀；外壁环形加强轮廓可提高短缸体在反复冲击载荷下的刚性；内腔边缘倒圆能够减少应力集中，并改善活塞密封件装入时的通过性。对于机床这类切削振动明显的设备，气缸安装面的平面度、孔位同轴度以及锁紧后的刚性，比单纯追求外形复杂更关键。

　　该剖视模型适合用于机床夹具方案校核、气动刀架原理演示以及缸体加工工艺讨论，能够直观展示外部安装接口与内部腔体之间的对应关系。
