该结构属于车床磨削改造与磨头进给系统中的稳定支承部件,主要用于在普通车床上加装内孔、外圆磨削装置时,约束磨头悬臂在切削载荷下的摆动与振动。现场使用中,磨头高速旋转并承受砂轮接触工件时的径向力,若支承跨距不足或铰接点刚度偏弱,工件表面容易出现振纹、尺寸漂移以及让刀现象。该连杆式稳定装置通过上下两个同轴度要求较高的铰接孔,分别连接床鞍侧固定支座与磨头滑体,形成近似平行四边形的导向约束,使磨头在进给行程内保持姿态稳定。

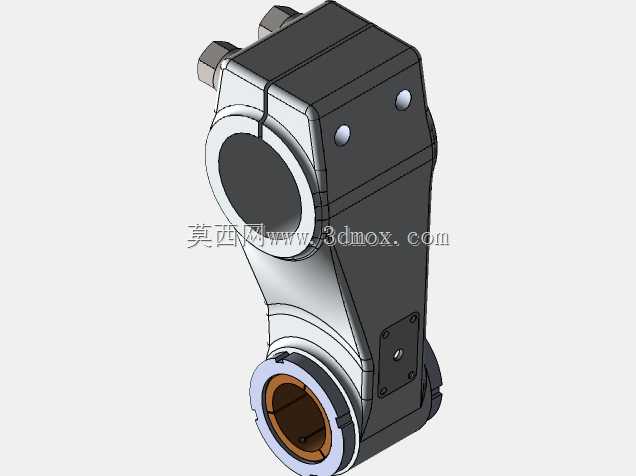

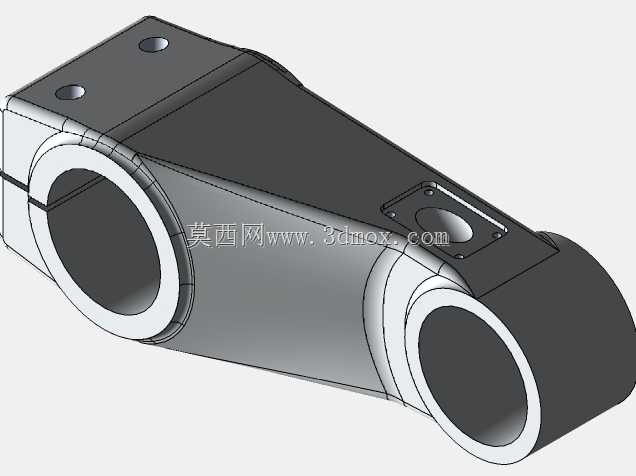

从结构布置看,主体采用长条形箱式臂体,上端设置大直径通孔,用于穿入铰接销轴并承担主要摆转自由度;下端孔位内嵌铜质轴套,轴套端面带有挡边和紧固螺钉,可在长期相对转动后单独更换,避免臂体孔壁磨损后整体报废。臂体中段外侧布置加强筋与封闭盖板,盖板通过多颗螺钉固定,既提高薄壁壳体的抗扭截面,又保留内部走线或容纳调整垫块的空间。顶部两个六角锁紧件用于调节铰接副预紧量,侧面小圆堵头则对应注油或工艺孔位。
建模时需要重点控制两孔中心距、孔轴线平行度以及端面贴合范围。中心距决定磨头抬起和进给时的运动轨迹,孔轴线偏差会造成销轴别劲、转动卡滞;臂体宽度、外伸长度和端部圆角应纳入安装边界检查,防止与刀架、转盘、砂轮罩或工件发生干涉。下端衬套内径与销轴采用间隙配合,外壁与臂体孔可选用过渡配合并辅以止动螺钉,保证传力可靠且维修拆装方便。
设计思路上,该件不追求复杂曲面,而是以铸造或焊接臂体为基础,通过局部加厚、衬套可换、盖板封闭和锁紧调节来兼顾刚度、工艺性与维护性。受力分析时应把磨削径向力分解到上下铰接点,校核销轴剪切、衬套比压以及臂体危险截面的弯曲应力;对于精磨工况,还需关注连接间隙对系统固有频率的影响,适当缩短悬臂并提高铰接副刚度。三维装配中应同步建立销轴、衬套、锁紧螺母、盖板螺钉和配对支座,检查运动极限位置时的开孔余量、扳手空间和润滑维护可达性,从而为车床磨头改造提供稳定、可加工、可装配的支承方案。
