CA6140车床中心孔变径夹持轮盘结构

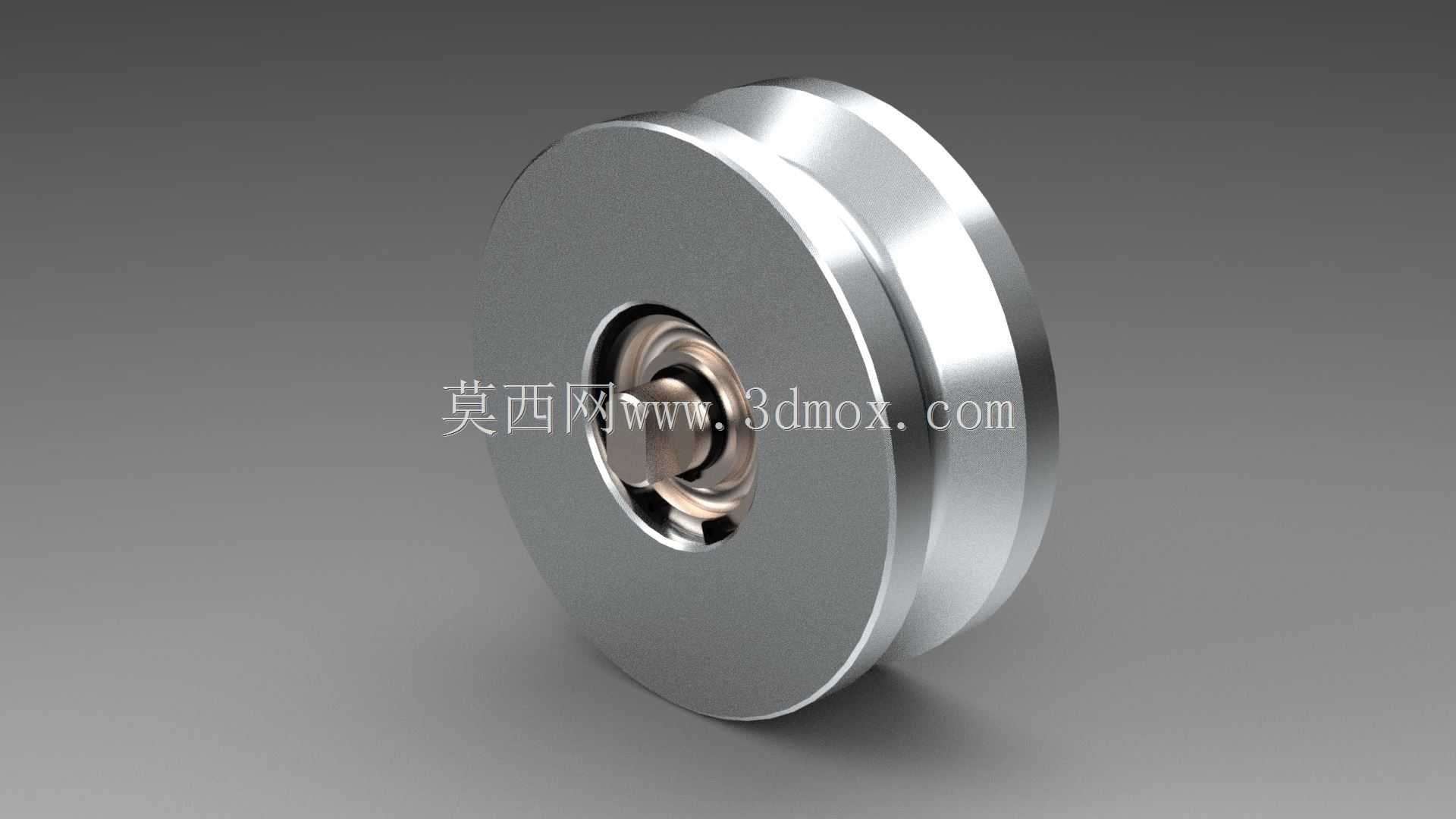

　　该轮盘类零件主要服务于普通卧式车床主轴端的工件装夹与定心场景，在CA6140这类常规车削设备上，可配合主轴锥孔、顶尖或过渡接杆使用，承担短轴类、盘套类工件在粗车、半精车工序中的径向定位与辅助支承作用。零件外轮廓采用阶梯圆盘构型，外缘设置环形凹槽，既可以作为捆扎、限位或绕装辅助结构，也能够在手动调整时提供握持边界；大端面保持平整，便于靠紧主轴法兰或夹具端面，减少装配时的歪斜误差。

　　从结构细节看，轮盘中心采用多级内孔组合，孔壁形成连续的锥面与台阶过渡，能够适应不同直径工件或接杆的插入需求。中心区域的异形开口并非单纯减重，而是为卡块、锁紧件或弹性胀紧元件预留运动空间；当工件穿入中心孔后，可通过内部楔紧结构把径向间隙转化为轴向压紧力，使工件在旋转过程中保持稳定。该思路适合小批量修配、教学实训以及轻型工装改造，尤其在工件外径变化频繁、更换专用夹套成本较高时，能够减少重复制作整套夹具的工作量。

　　设计时需要优先控制中心孔与外圆的同轴度。轮盘外圆在高速旋转中会直接影响平衡，若中心定位面与外圆偏差过大，车削时容易产生振纹，严重时还会增加主轴轴承的交变载荷。端面与轴线的垂直度也应纳入校核，因为该面常作为轴向定位基准，贴合不良会使工件在夹紧后产生微小倾斜。外缘槽底圆角不能过小，尖角位置在热处理或长期受力后容易出现应力集中；槽侧与外圆交接处则应保留清晰边界，方便限位绳、挡圈或辅助环可靠落座。

　　安装边界方面，轮盘厚度方向需要预留足够的压紧行程，中心孔入口应设置倒角，便于工件快速导入，也能避免操作者在装卸时被锐边划伤。与主轴端配合时，外径不宜超出卡盘或防护罩的旋转包络，背面台阶要避开主轴端螺钉、拨盘凸起等干涉部位。若用于较高转速工况，还应在建模阶段完成质量分布检查，对偏重区域进行对称去重，并在装配后配合动平衡修正。

　　三维建模过程中，外圆、环槽和端面适合采用回转特征一次生成，以保证截面关系清晰；中心异形槽口可通过圆周阵列或对称切除完成，便于后续修改锁紧块数量。内锥面角度、台阶孔深度和开口宽度属于关键参数，应在装配环境中与工件、顶尖、锁紧件进行干涉检查，确保夹紧行程内不存在卡滞。整体结构不追求复杂外形，而强调定位可靠、装拆方便和旋转安全，符合车床附件在实际加工中的使用逻辑。
