六缸径向排布蒸汽动力引擎结构

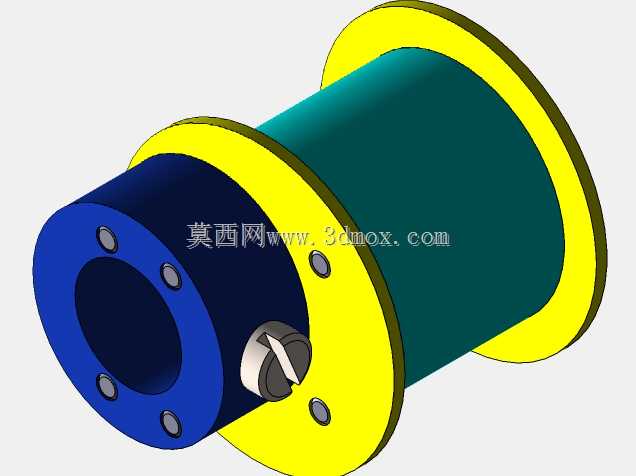

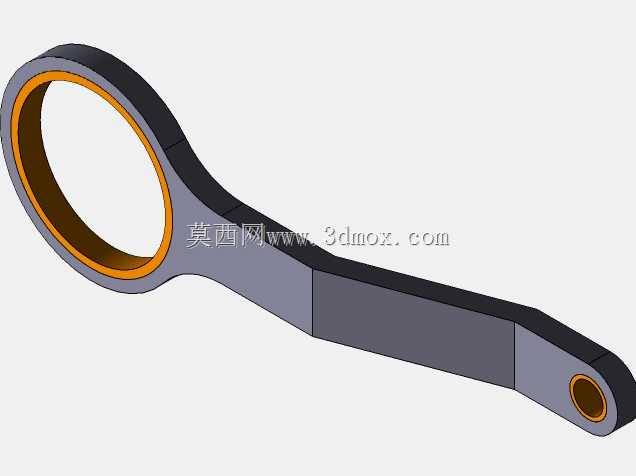

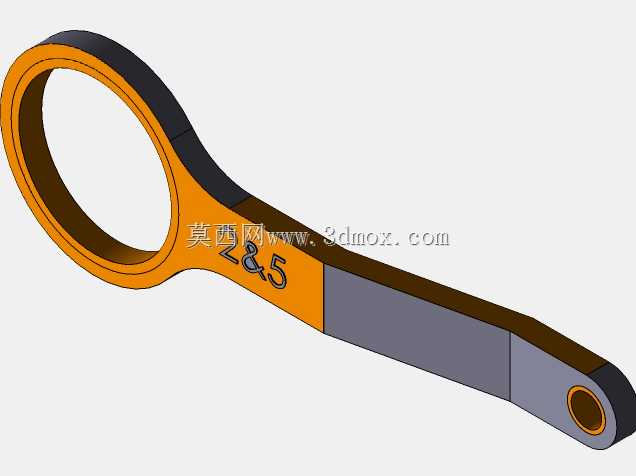

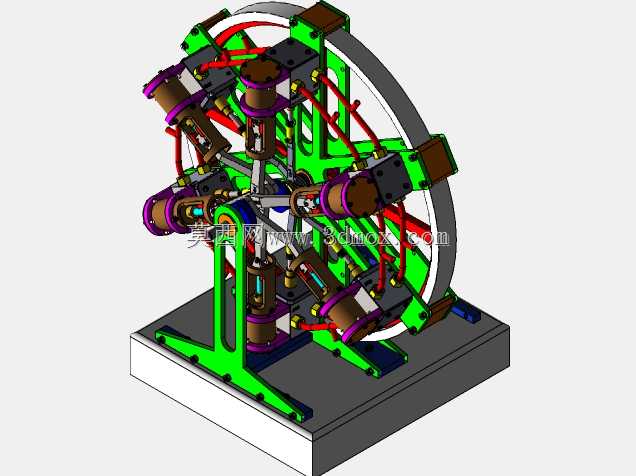

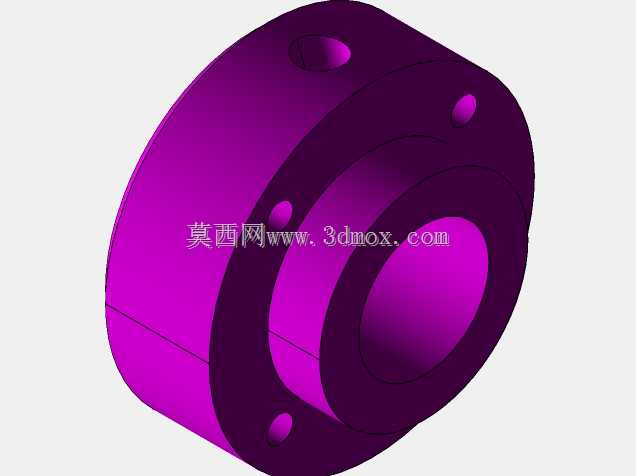

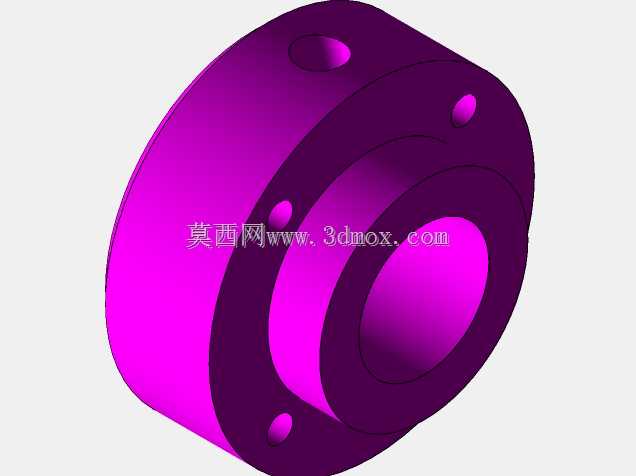

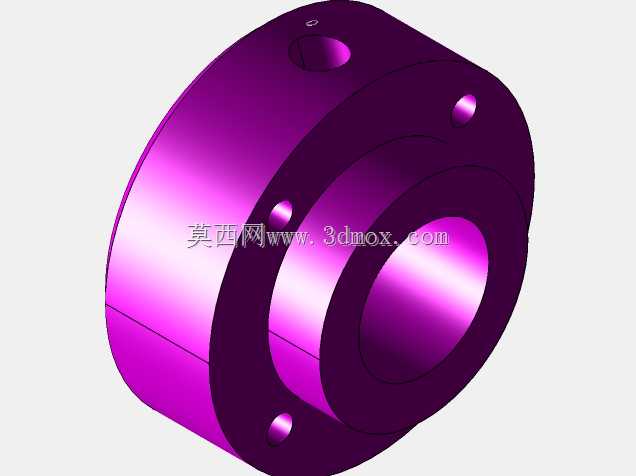

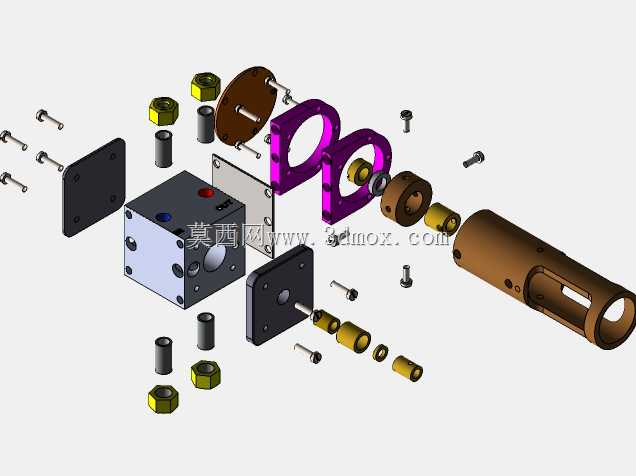

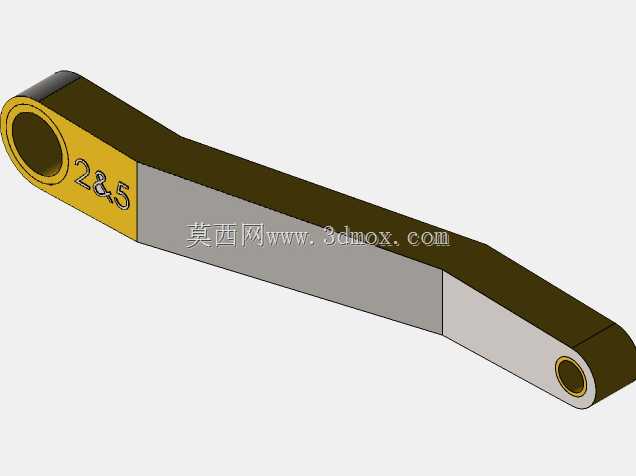

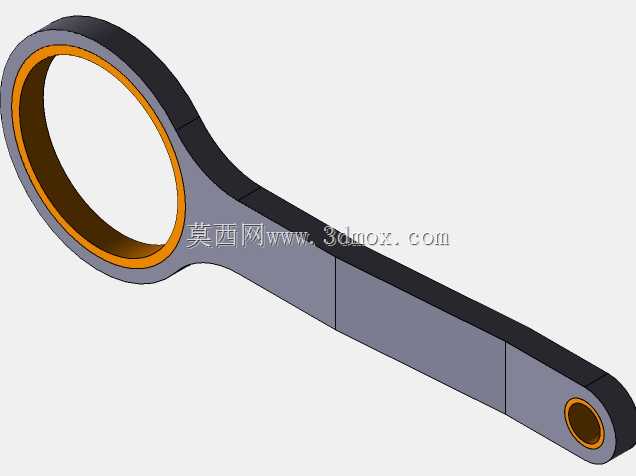

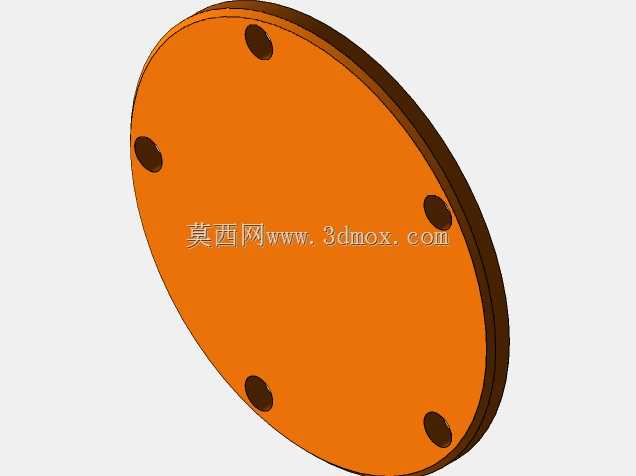

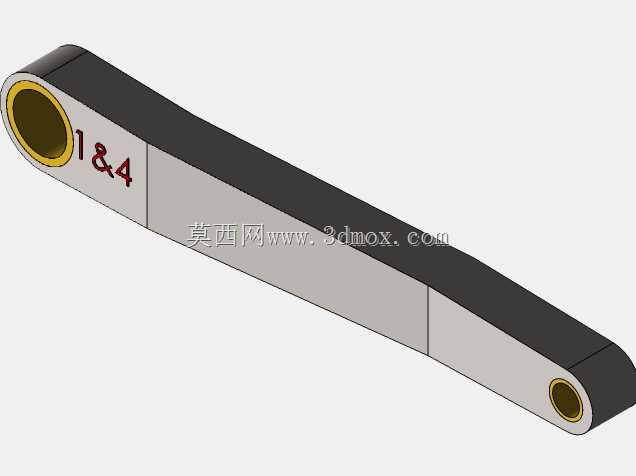

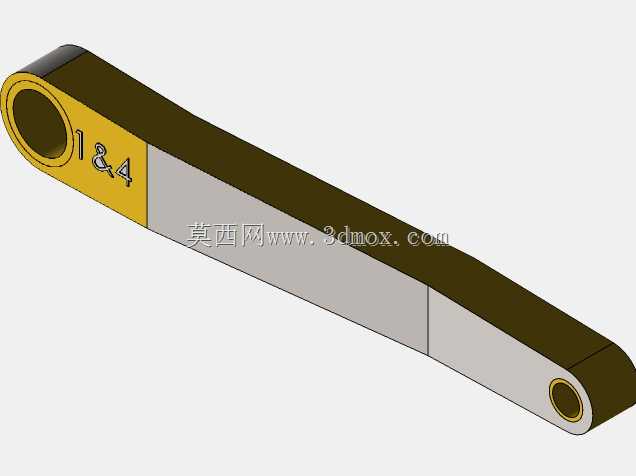

　　这套径向六缸蒸汽动力装置采用周向均布的汽缸布局，将六个做功单元围绕中心曲轴回转轴线排布，在有限径向空间内获得多缸交替做功的输出特性，整体结构拆解后可清晰看到缸体、配气端盖、紫色缸架支撑环、主轴套筒、活塞组件、紧固件与密封连接件的完整装配关系。从实际工况来看，这类小尺寸径向蒸汽引擎多用于教学演示台架、复古动力展品、小型蒸汽试验装置以及低速大扭矩动力验证场景，依靠外接饱和蒸汽管路输入压力介质，通过配气机构按相位向各汽缸交替送汽，推动活塞往复运动，再经连杆把直线动作转化为中心轴的旋转扭矩。

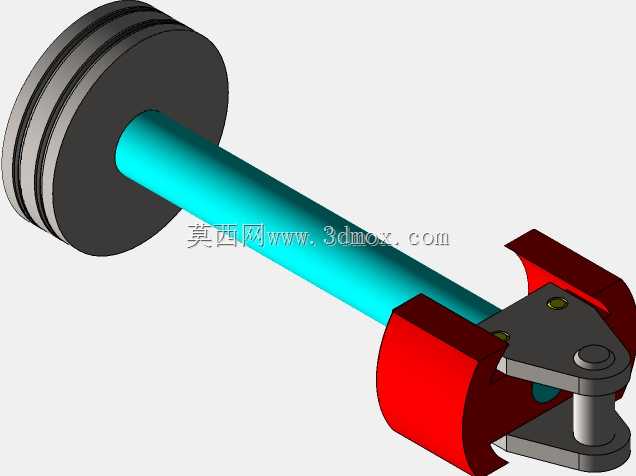

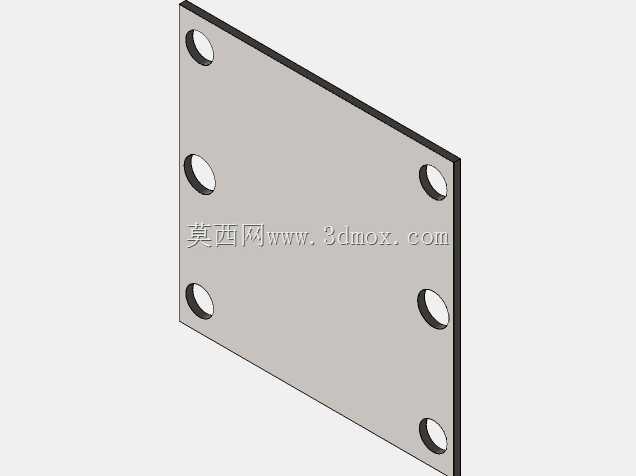

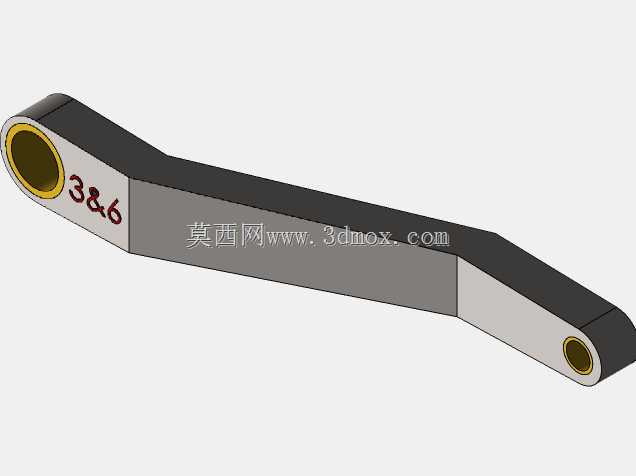

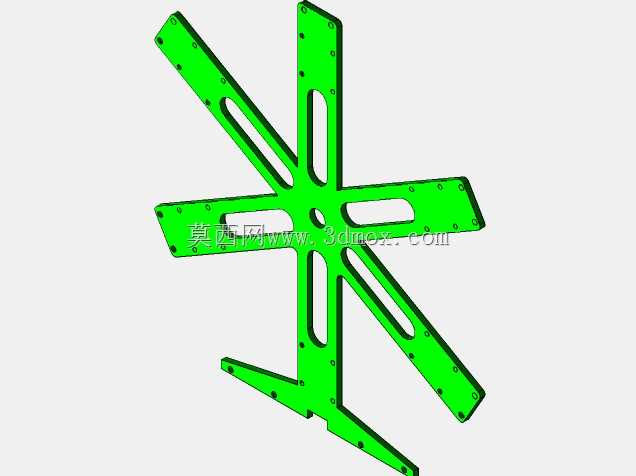

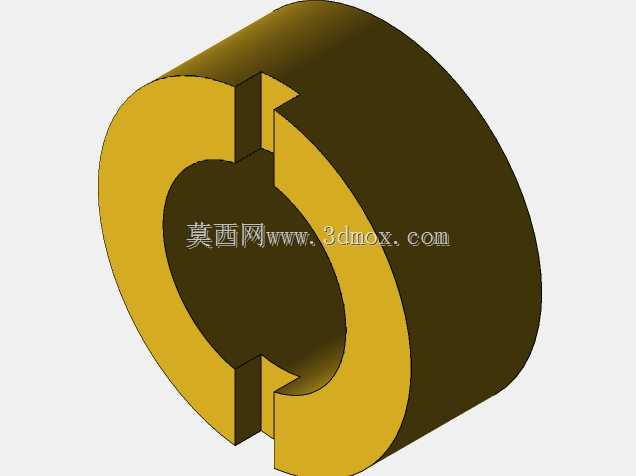

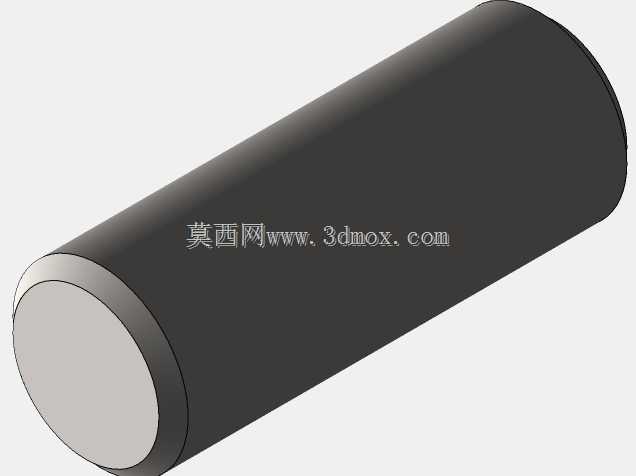

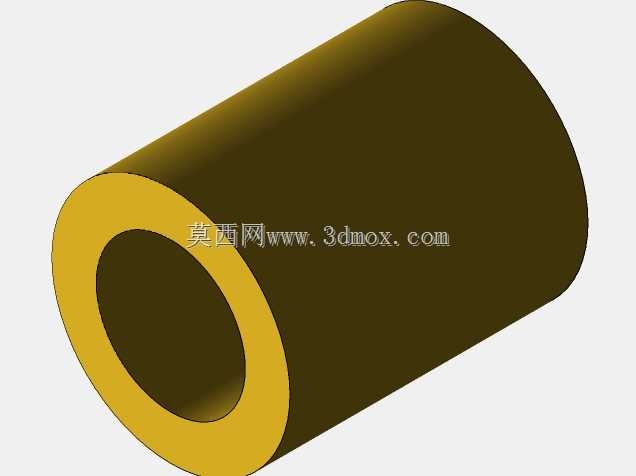

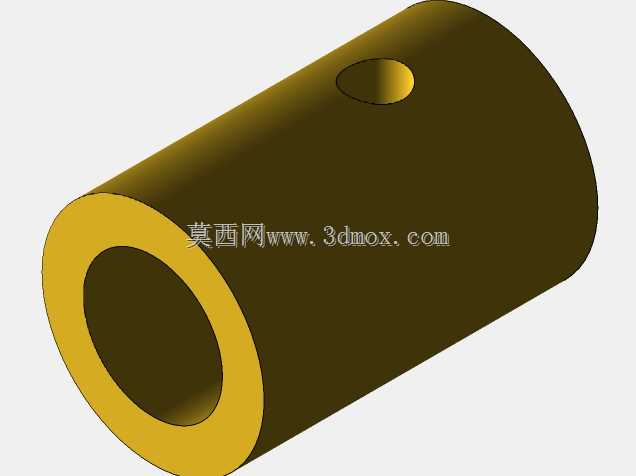

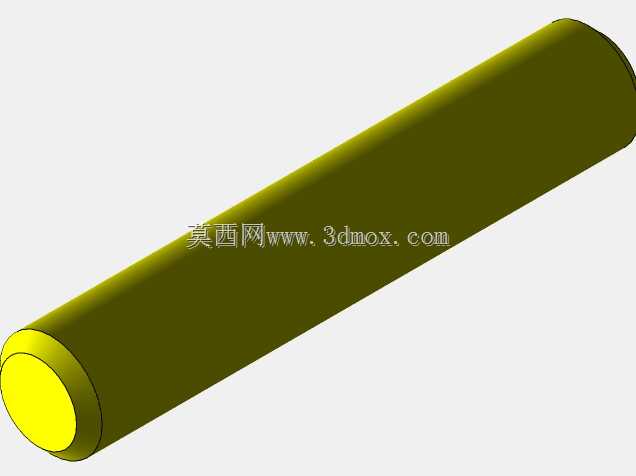

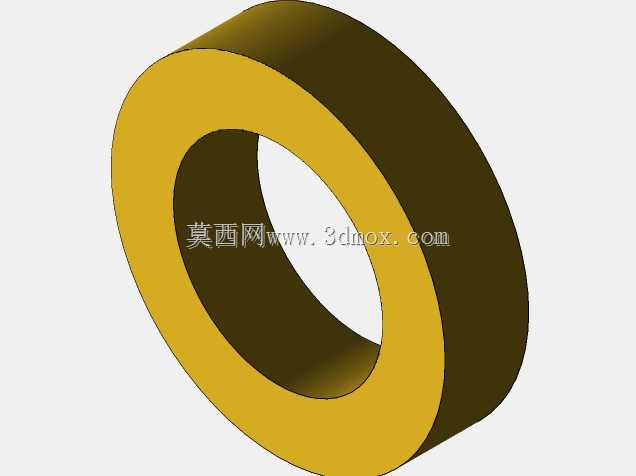

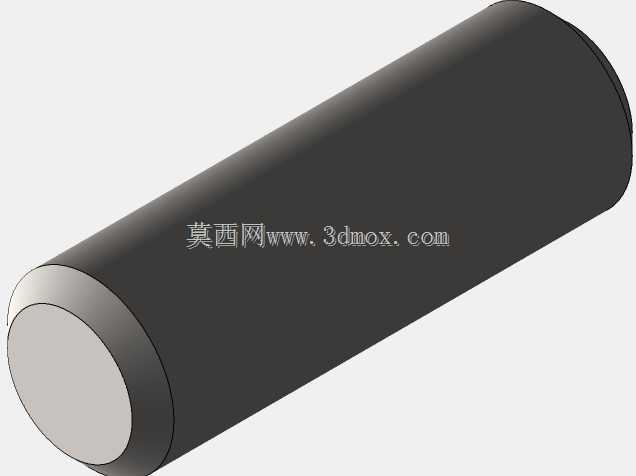

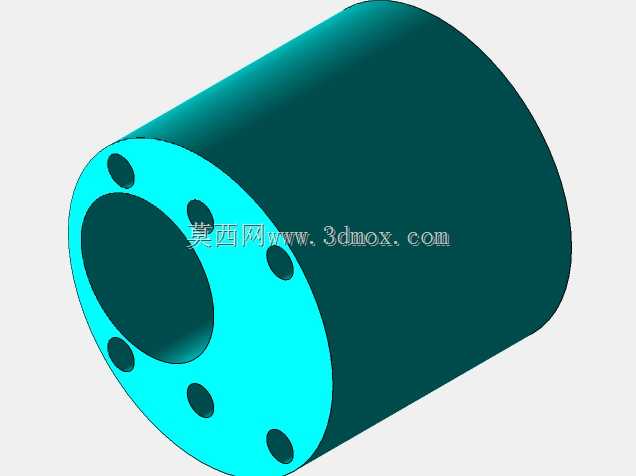

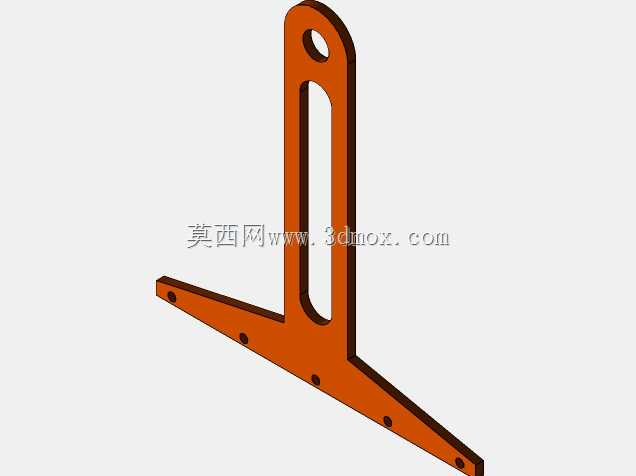

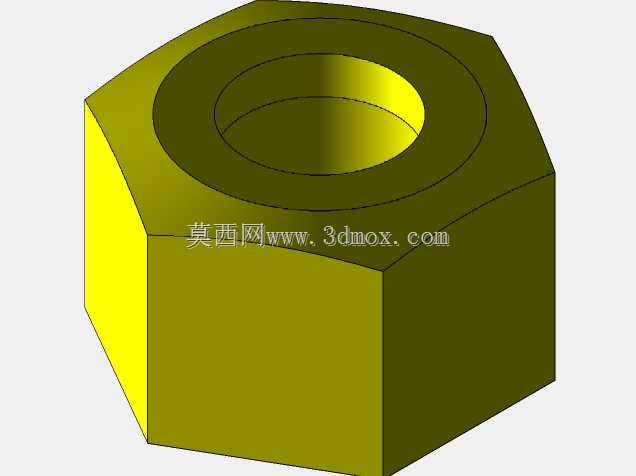

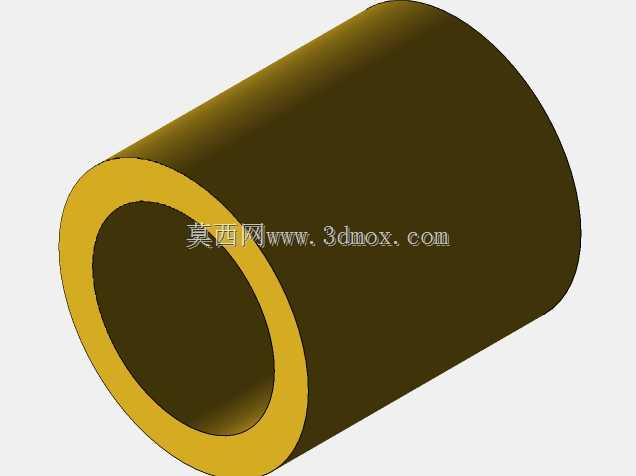

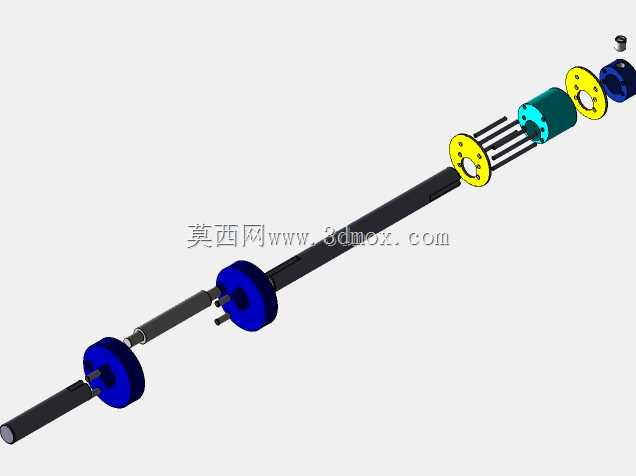

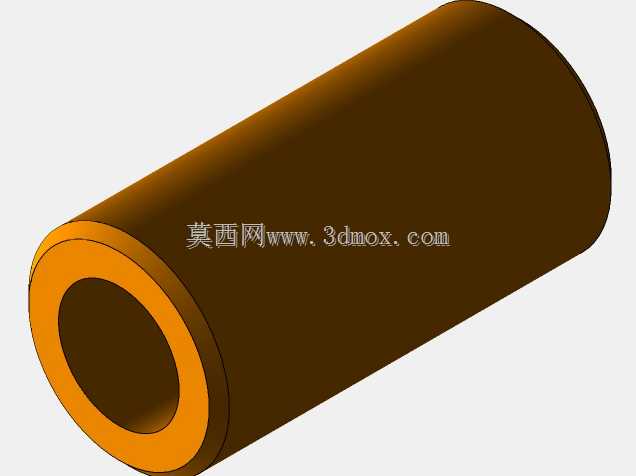

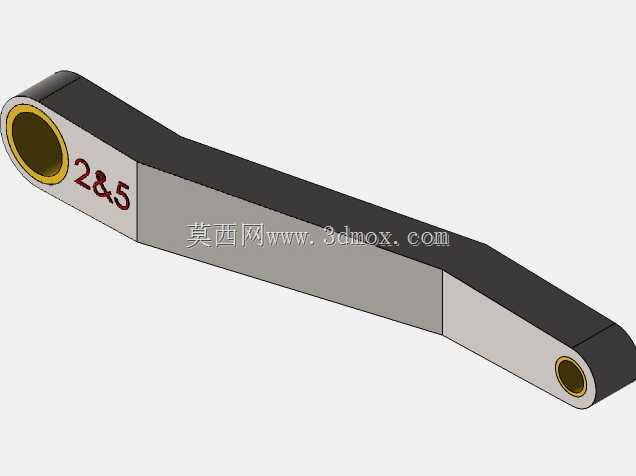

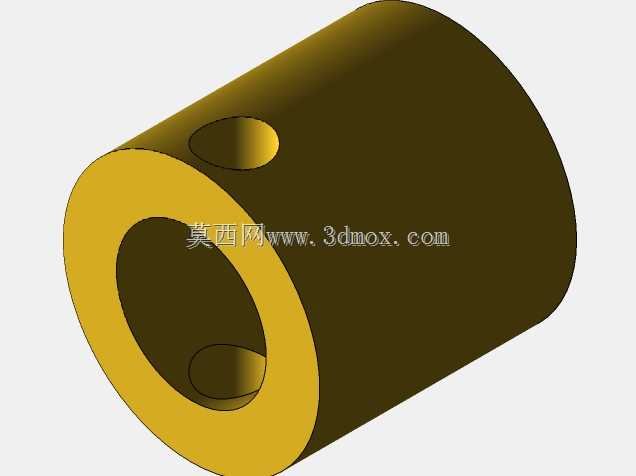

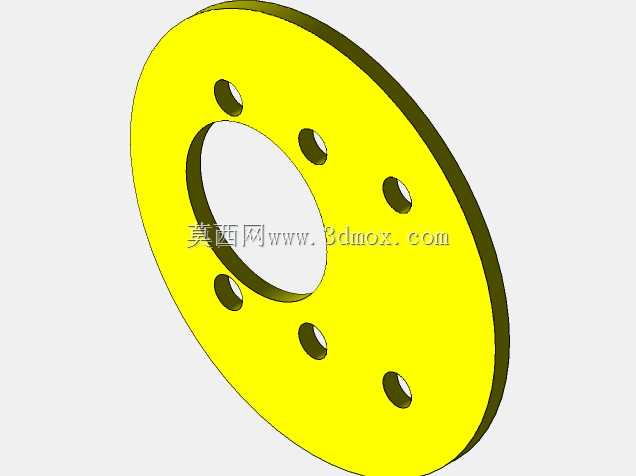

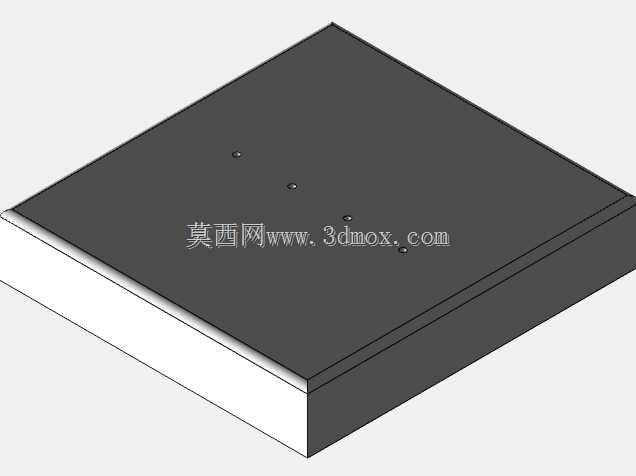

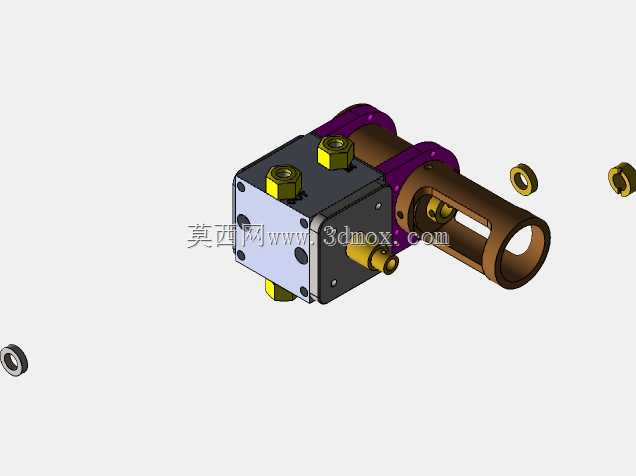

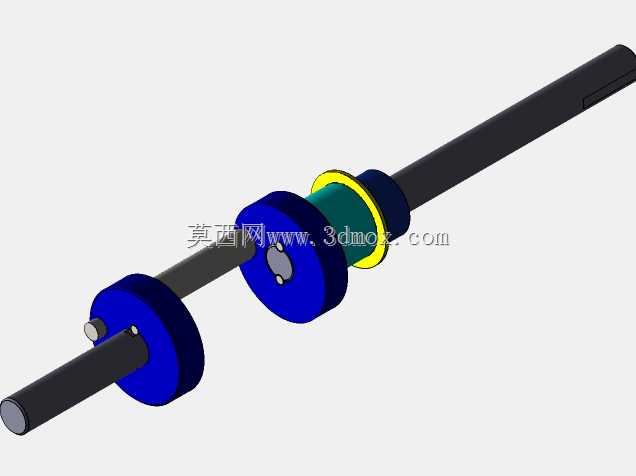

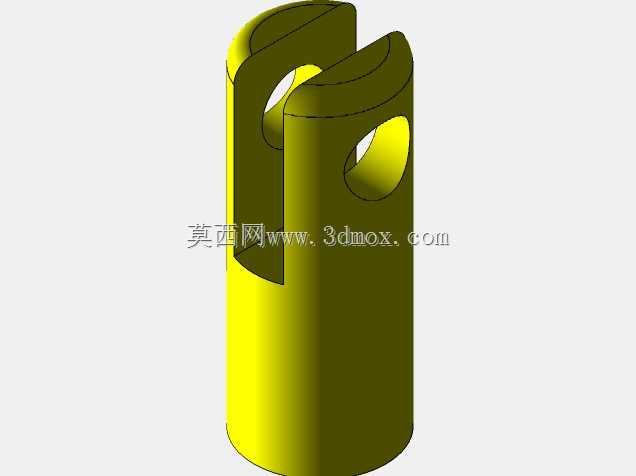

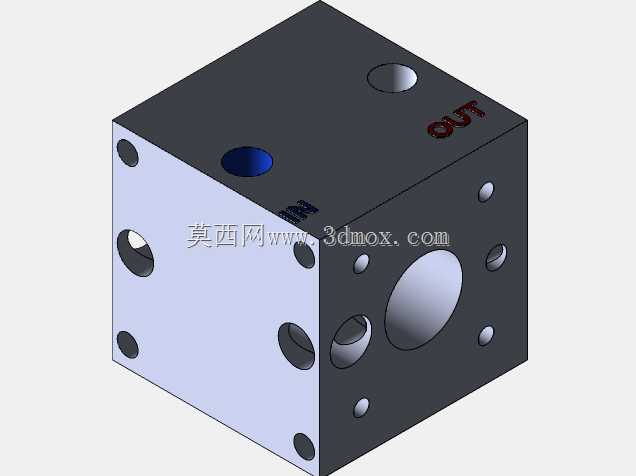

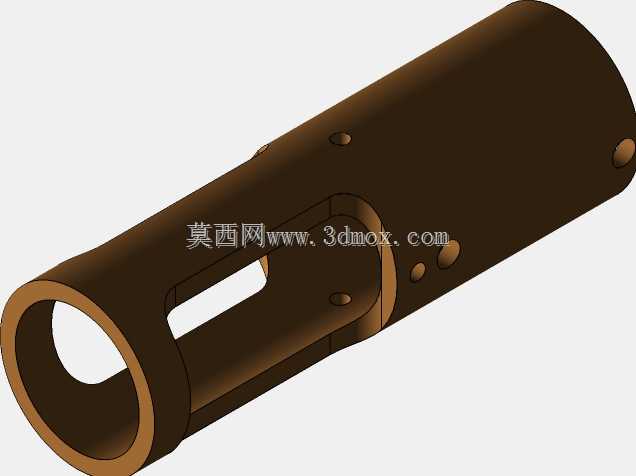

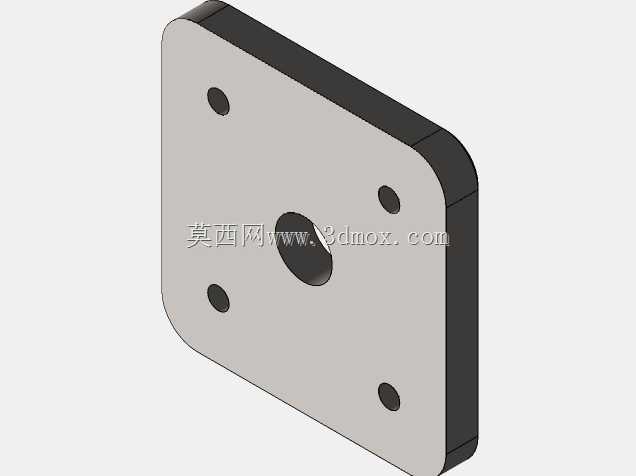

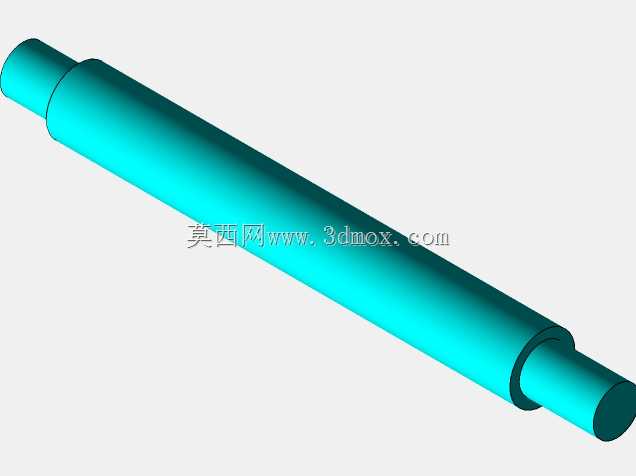

　　建模过程中优先保证各运动件的干涉校验：六个汽缸沿支撑环圆周等分，缸架采用双侧环形支撑板定位，既承担汽缸径向锁紧力，也为端盖安装提供统一基准；中心主轴集成在长筒形机匣内，筒壁预留滑槽与配气通道安装位，端部法兰通过螺栓与方形阀板组件连接，阀板表面加工出不同口径的汽道孔，对应进汽、排汽与相位切换通路。活塞与缸套采用小间隙配合，黄色衬套类零件对应耐磨导向段，六角锁紧螺母分布在缸架外侧，用于装配时调整汽缸轴向预紧量，各类螺栓、定位销均按实际装配层级排布，爆炸视图里每一处紧固件的位置都对应真实装拆顺序。

　　安装边界方面，整机沿主轴轴向延伸出长筒输出段，径向尺寸由六缸外圆决定，底部支撑平面可依托方形阀座与缸架下端面搭建固定机架，输入端蒸汽接口集中在阀板侧，输出轴从长筒端部伸出对接负载，布局上无需额外复杂减速即可在低转速下输出平稳扭矩。设计思路上特意沿用径向发动机紧凑对称的优势，多缸交替做功能大幅降低单缸推力波动，环形缸架同时充当受力骨架与装配定位基准，所有零部件拆分后均可独立完成机加工或3D打印成型，方便从业者验证蒸汽配气相位、连杆运动轨迹以及整机动平衡逻辑，也可作为小型动力系统改造、机械原理课程设计的参照结构。
