万向铰接关节接头结构设计

　　这类关节接头在多轴联动传动、变角度力传递场景中应用十分广泛，常见于需要补偿轴线偏移、允许两连接轴在一定角度范围内相对摆动的机械结构中，比如小型传动机构的动力输出端、需要调整角度的管路连接端、手动操作机构的力传递节点，都能见到这类结构的身影。它的核心作用是在两轴存在角向偏差的工况下，依然能够稳定传递扭矩或轴向力，避免刚性连接带来的附加载荷损伤配合部件，减少连接部位的应力集中问题。

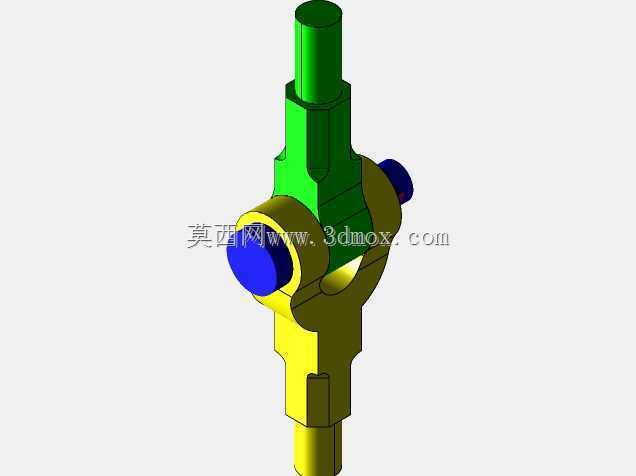

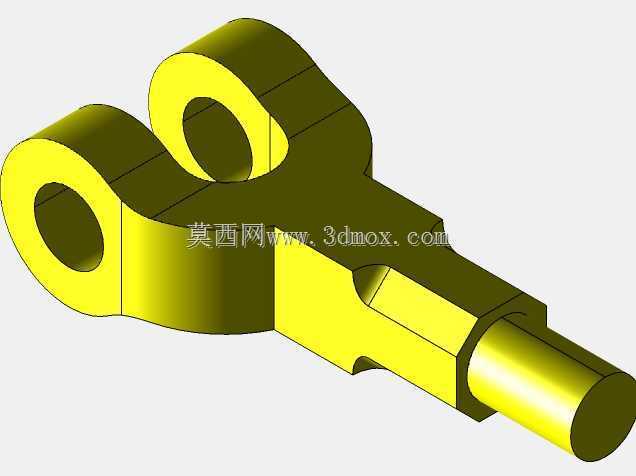

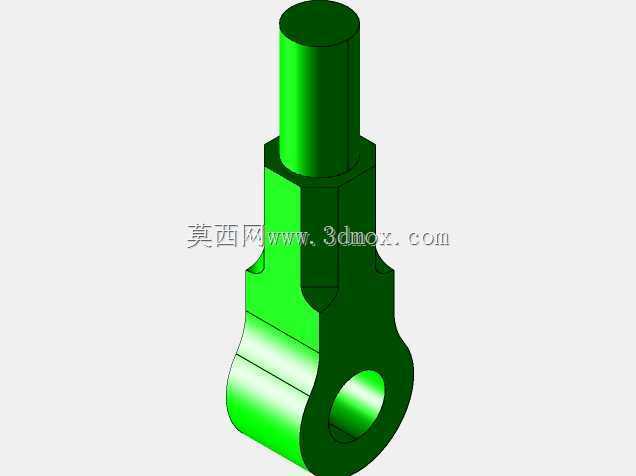

　　从功能特性来看，这个关节接头采用了十字铰接的核心结构，主体分为上下两个连接柄部和中间的十字铰接主体，两侧的铰接轴端做了限位封装，能够在允许的摆角范围内自由转动，同时不会出现铰接轴脱出的问题。上下柄部采用了不同的截面设计，上端柄部为带削边的圆柱结构，方便与带键槽的配合件安装，能够传递更大的扭矩，避免周向打滑；下端柄部为方柱衔接圆柱的结构，适配不同的安装接口需求，既可以做插装式连接，也可以通过端面配合实现轴向定位。中间的铰接主体采用了杯状包容结构，将十字轴的大部分结构包裹在主体内部，既能够提升结构的整体刚性，也可以在内部预留润滑脂存储空间，减少铰接部位的磨损，延长部件的使用寿命。

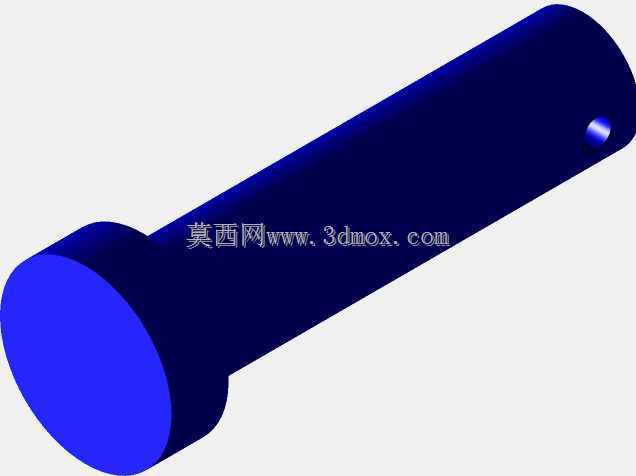

　　设计过程中首先要明确的是安装边界的尺寸约束，上端柄部的直径需要匹配对应安装孔的公差带，通常采用h7的公差等级，保证插装时的配合间隙在合理范围，既不会因为间隙过大出现晃动，也不会因为过盈量太大导致装配困难。两侧铰接轴的同轴度需要控制在0.02mm以内，避免转动时出现卡滞，铰接轴与主体轴孔的配合采用间隙配合，预留0.01-0.03mm的间隙，保证摆动的灵活性。上下柄部的轴线在中位时需要保持共线，位置度公差控制在0.05mm以内，避免安装后出现偏载。整体的最大摆角通常设计为±15°到±25°之间，能够覆盖绝大多数变角度传动的需求，如果有更大摆角的需求，还可以调整中间铰接腔的深度，避免柄部摆动时与主体发生干涉。

　　在实际选型应用时，需要先核算接头需要传递的最大扭矩，根据扭矩值选择对应规格的接头尺寸，柄部的直径和铰接轴的直径是决定承载能力的核心参数，铰接轴的直径越大，能够承受的径向载荷和扭矩就越高。安装时需要注意，上下连接端的固定要可靠，上端如果采用键连接，要保证键的配合长度足够，避免键部被剪切失效；下端如果采用螺纹连接，要做好防松处理，避免往复摆动时出现螺纹松动。日常维护中，需要定期向铰接部位补充润滑脂，减少铰接副的磨损，尤其是在有粉尘、水汽的工况下，还要在铰接端增加密封结构，避免杂质进入铰接缝隙造成磨粒磨损，影响转动灵活性。

　　这类结构相比刚性联轴器，最大的优势就是不需要严格保证两连接轴的同轴度，能够降低安装时的对中精度要求，减少装配工作量，同时在设备运行过程中产生振动时，铰接结构能够吸收一部分振动冲击，保护上下游的传动部件。相比球头式的万向接头，这种十字铰接的结构承载能力更强，抗冲击性能更好，适合在载荷波动较大的工况下使用，而且加工工艺性更好，主体部分可以采用模锻成型后再进行机加工，铰接轴可以采用标准件进行装配，能够有效控制生产成本，同时保证部件的互换性，后期维护更换时不需要整体替换，只需要更换磨损的铰接轴即可。

　　建模过程中需要重点关注铰接部位的运动干涉检查，要在最大摆角状态下检查上下柄部与中间主体是否存在碰撞，两侧的端盖固定结构是否会与相邻部件发生干涉，同时要预留出润滑通道的位置，保证润滑脂能够顺利进入铰接摩擦面。所有的锐边都要做倒钝处理，避免安装时划伤操作人员，配合面的表面粗糙度要控制在Ra1.6以下，非配合面的粗糙度控制在Ra6.3即可，在满足使用要求的前提下降低加工成本。
