航空喷气推进动力装置结构设计

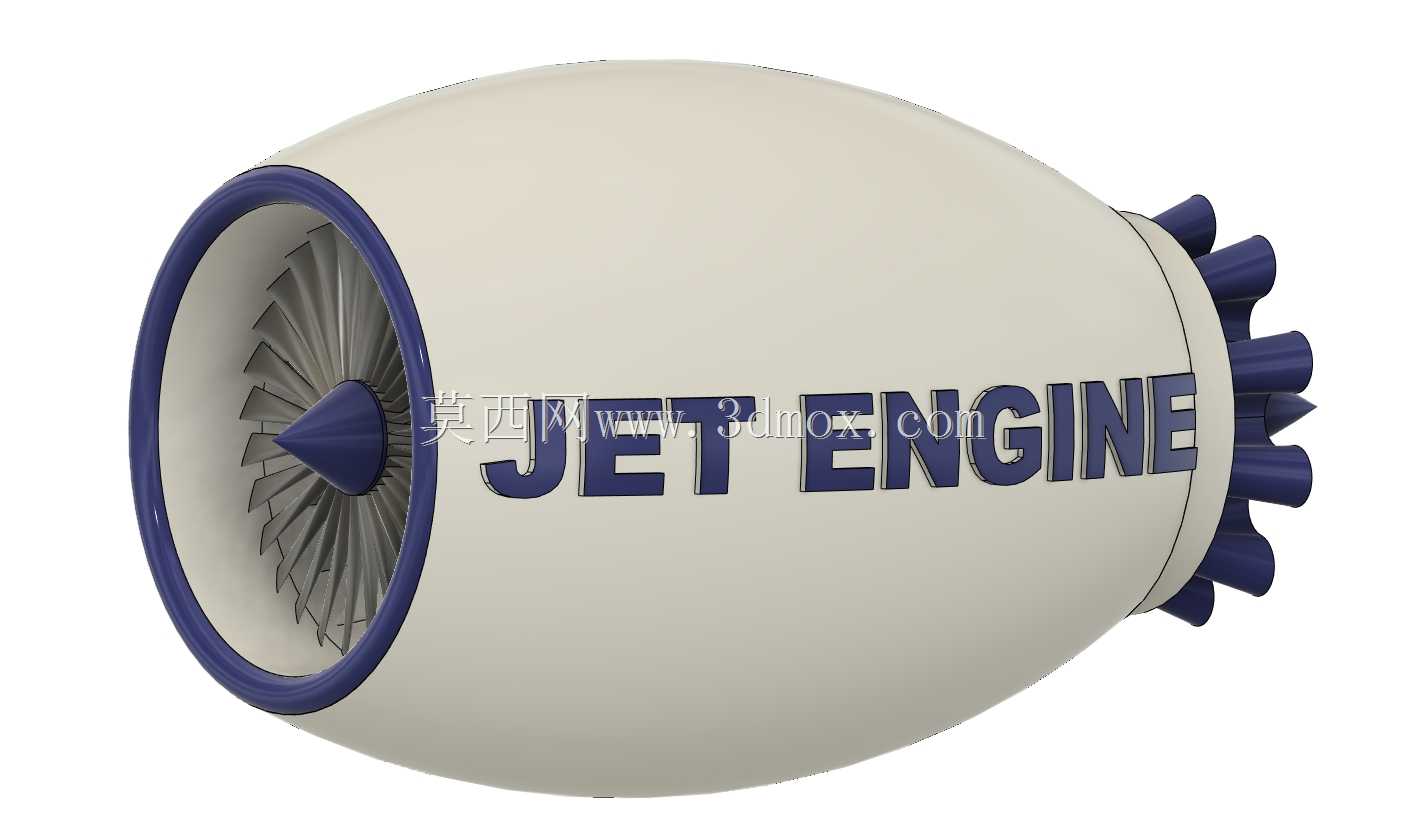

　　这套喷气推进装置的三维结构围绕航空动力试验、教学演示与小型推进系统方案验证展开，可用于航空院校发动机原理实训、航改动力部件结构校核、微型涡喷方案前期布局推演，也能作为航空科普展陈、飞行器动力舱匹配设计的参考载体。整套模型采用蛋形集成壳体作为主体承载结构，壳体曲面顺滑过渡，既规避了直角应力集中，也能在外部气流扫过表面时降低不必要的扰流阻力，壳体侧壁预留标识安装平面，可直接喷涂动力型号、推力参数等标识，适配展陈与试验台标识需求。

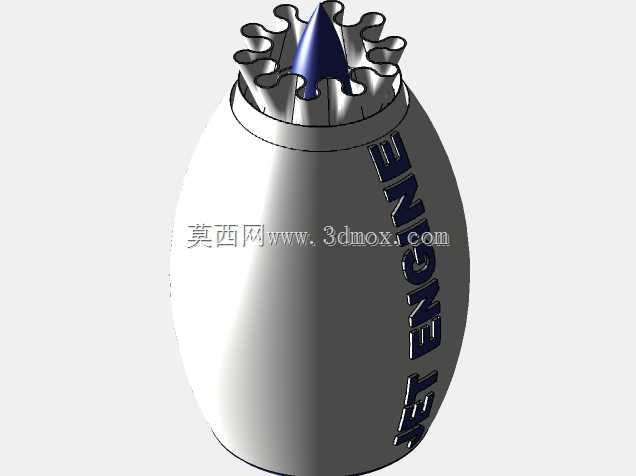

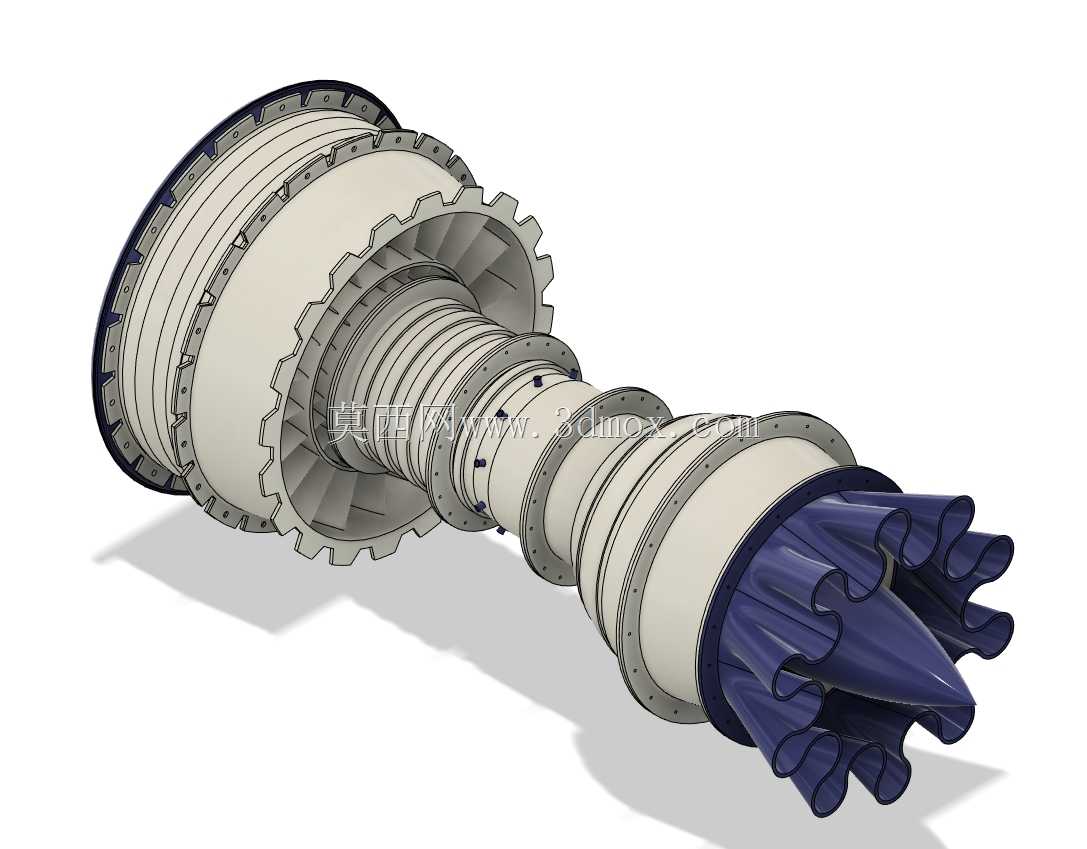

　　装置顶部沿圆周均匀布置多组花瓣式排气导流结构，相邻导流片之间形成独立排气通道，中心设置锥形整流尖锥，尖锥曲面从顶端向基座平缓扩径，能够将进入装置的气流均匀导向四周排气通道，避免中心区域气流紊流、流速分布不均的问题；导流片采用薄壁弧形构型，片体根部与壳体上端面做圆角过渡连接，既保证排气导向精度，也能降低片体根部的交变应力，长期承受高温排气冲刷时不易出现结构开裂。

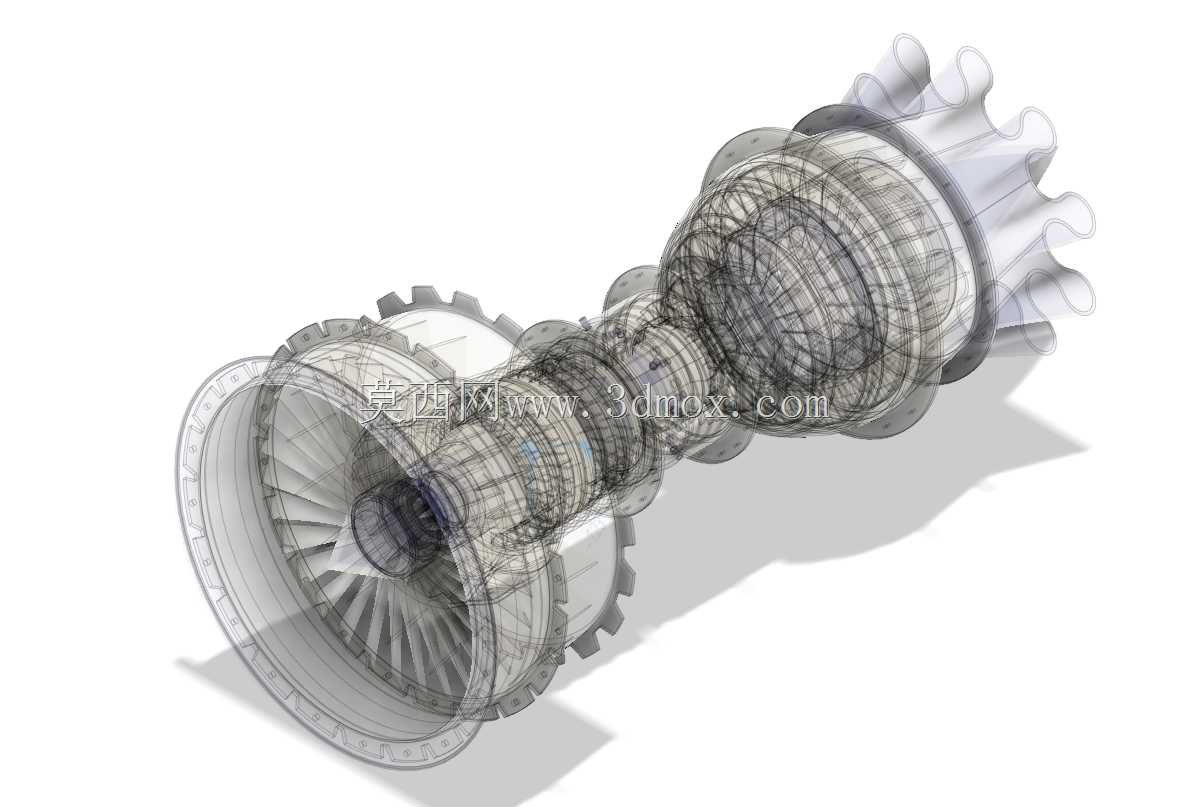

　　建模过程中每个零部件都独立完成参数化搭建，各部件的配合公差、装配间隙均按照实际加工装配逻辑预留：导流片与上端安装座采用定位止口配合，锥形整流锥通过中心定位柱与壳体基座同轴固定，壳体上下对接面设置密封止口槽，可匹配密封垫片实现内部流道封闭，满足压力试验的密封要求。设计阶段同步考量了不同加工工艺的适配性：壳体曲面可采用五轴铣削或者3D打印一体成型，导流片薄壁结构可选用精密铸造或者钣金折弯焊接，锥形整流锥可通过车削加工完成，不同工艺对应的材料特性、壁厚补偿量都在模型结构中做了对应预留，不用二次大幅修改即可直接对接生产环节。

　　从安装边界来看，整套装置底部为平整安装法兰面，法兰周向可预留螺栓安装孔位，能够直接固定在试验台架、飞行器动力舱安装支座上，整体径向尺寸紧凑，轴向高度与直径比例协调，不会占用过多机舱内部空间；装置内部预留燃油管路、点火线缆、传感器走线的布设通道，所有内部构件的安装位置都避开了维护操作空间，后期拆解检修导流片、更换整流锥时无需完全拆解主体壳体，大幅降低维护工作量。

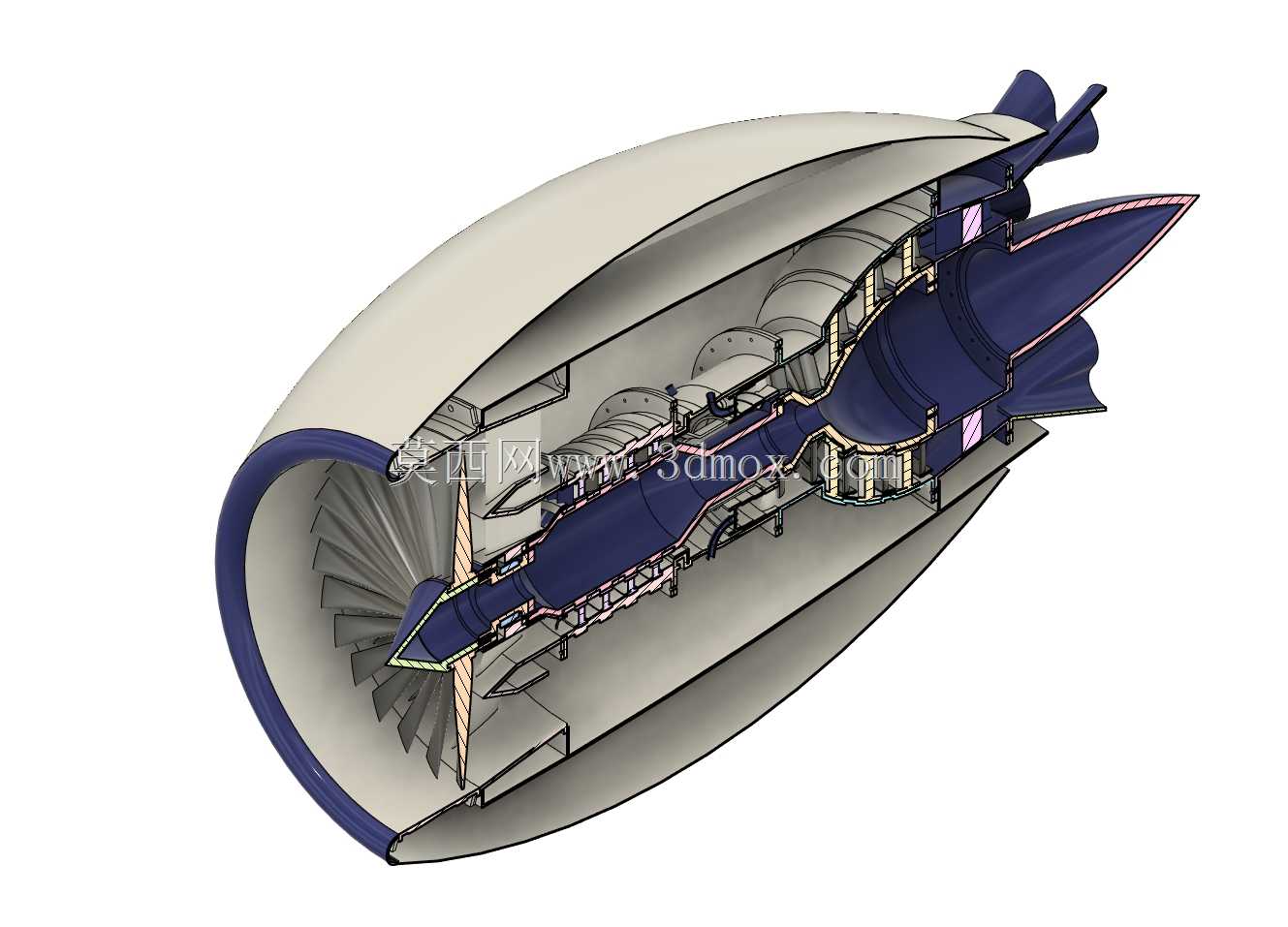

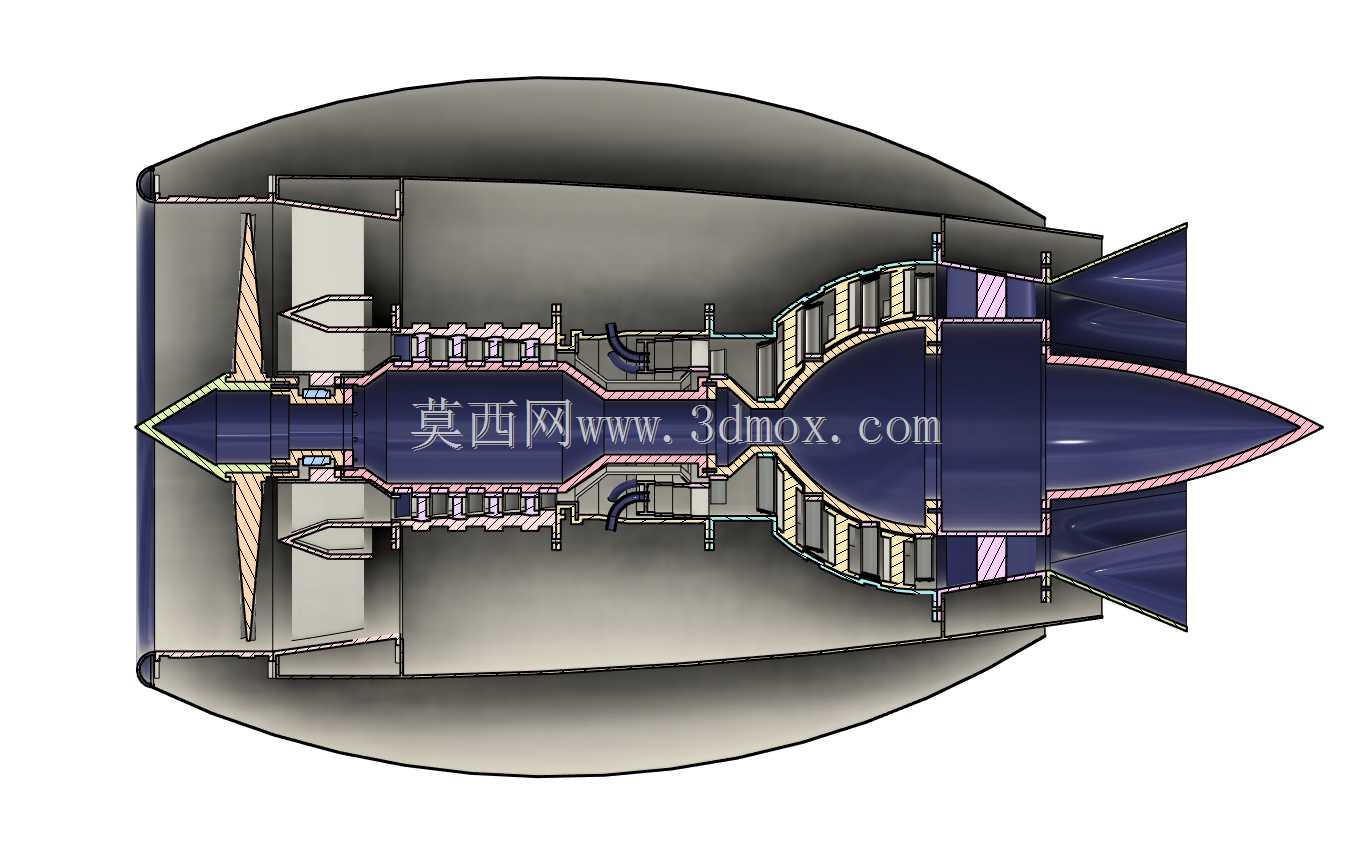

　　在实际功能层面，该结构通过多通道均匀排气将内部燃烧产生的高压气流定向导出，持续产生轴向推力，周向均布的导流结构能够抵消排气产生的周向扭矩，保证装置运行时的姿态稳定性；模型完整还原了从进气整流、燃烧承力到排气导流的全流程结构逻辑，结构工程师可以直接基于该模型开展流场仿真前置处理、结构强度有限元分析，也可根据不同推力等级需求缩放整体尺寸、调整导流片数量与排气通道截面积，快速衍生出适配不同应用场景的喷气动力方案。
