CA6140车床连杆传动套件结构

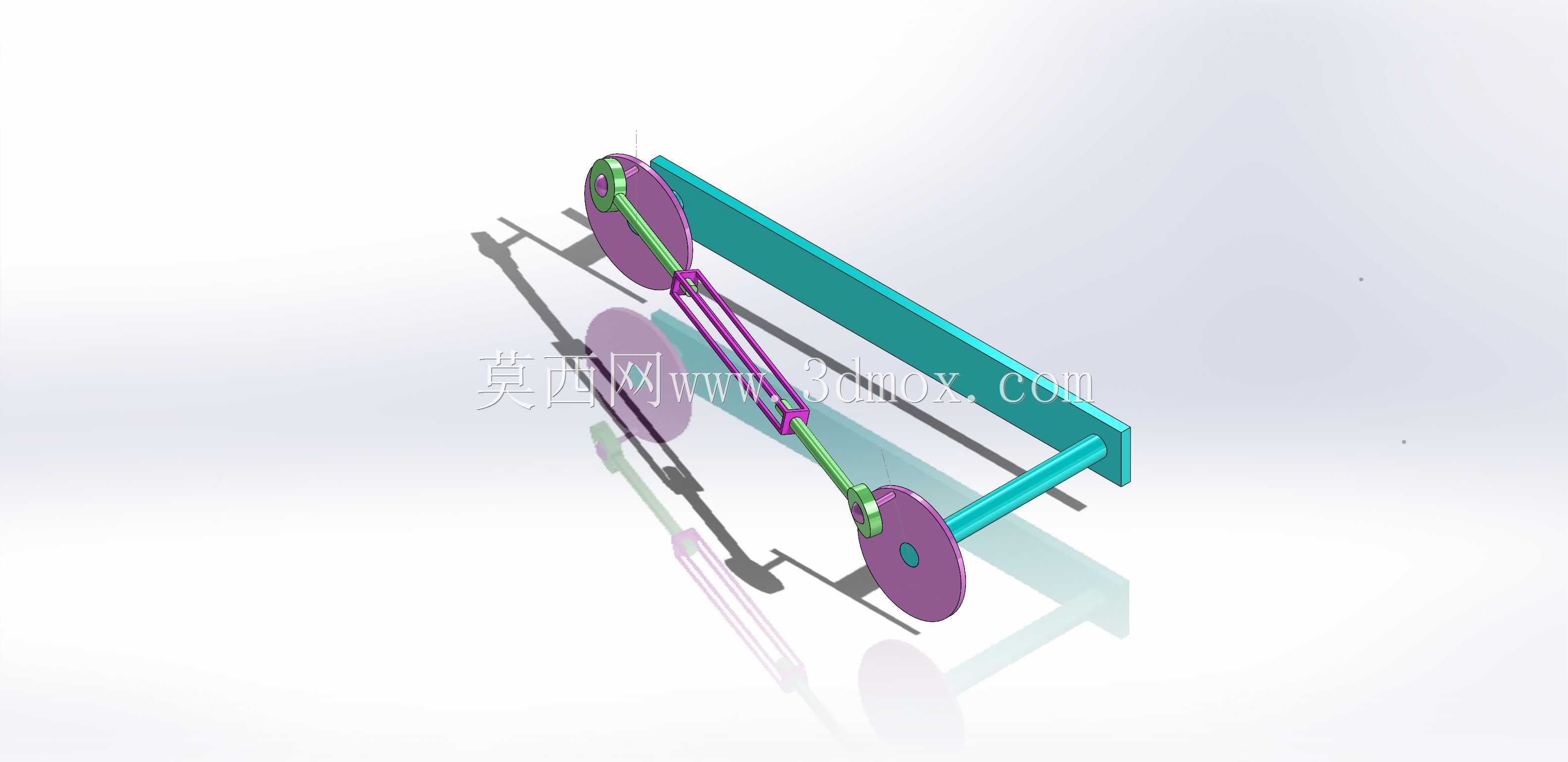

　　这套连杆套件面向普通卧式车床进给与辅助传动场景，围绕CA6140系列机床的空间布局完成建模。套件包含两组圆盘回转件、多段连杆、铰接销轴以及一根长条形安装梁，整体呈现典型的平面连杆传动布置。圆盘件作为曲柄或摇杆的回转基体，外缘与中心孔形成明确的旋转基准；连杆通过端部铰接点把两个回转件连接起来，使输入端的旋转运动转化为从动端按预定轨迹的往复摆动。长条形安装梁承担支承与定位作用，侧向伸出的轴段为回转件提供安装位置，梁体本身则可固定在机床床身、托架或辅助装置上。

　　从实际用途看，这类机构常用于需要把连续转动转换为周期性摆动、间歇推送或轨迹约束的部位。车床加工中，进给系统、润滑操纵、防护门联动以及部分自动上下料辅具都可能采用相似的连杆逻辑。设计时首先要确定固定铰点与活动铰点的位置关系，再根据行程、摆角和传动角校核各杆长度。若传动角过小，机构在死点附近会出现卡滞或受力恶化；若杆长比例不当，从动件轨迹也会偏离预期。模型中各铰接处保留了销轴与配合段，便于在装配阶段检查同轴度、运动间隙和拆装顺序。

　　外形边界方面，套件沿安装梁方向跨度较大，两个圆盘分别布置在梁体两端附近，连杆在中部形成交叉传动关系。圆盘直径、梁体截面和连杆长度共同决定设备内部所需的避让空间；布置时不能只看静态位置，还要扫略连杆在完整周期中的运动包络，避免与床身筋板、油管、护罩或操作手柄发生干涉。回转件中心高度应与安装基面保持稳定尺寸链，铰接孔需保证平行度，否则连杆会承受附加弯矩，销轴磨损加快。

　　结构表达上，不同零件采用区分色显示，有助于在评审时快速识别主动件、从动件、支承梁和连接关节。圆盘件偏重基准孔与端面的加工关系，连杆件侧重两端孔距和截面刚度，长梁则关注直线度、固定孔位以及悬臂轴段的承载能力。投入制造前，可依据模型继续生成工程图，标注孔距、铰点直径、配合公差和关键中心距；对高速或频繁换向部位，还应补充衬套、润滑孔或挡圈结构。整体来看，该套件把机床传动中常见的曲柄连杆关系完整呈现出来，既适合作为机构运动分析对象，也可用于车床改造、辅具设计和装配干涉检查。
