镂空沥水周转纸盘承托托架结构

　　这套承托托架的建模工作，是在车间零散纸质单据、待加工小型工件周转摆放的实际需求下推进的。日常工位上，纸质流程卡、待检小零件、清洗后的纸质衬垫经常直接堆放在工作台面，既容易被切削液打湿，零散小件也容易滚落遗失，这款带围挡的浅盘式托架就是为解决这类场景痛点设计的。

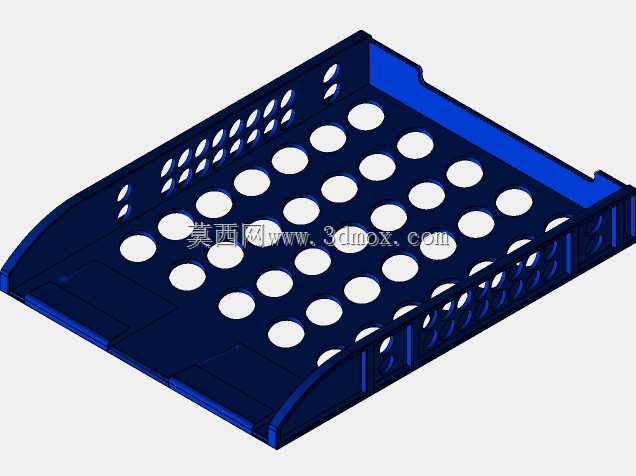

　　盘体整体采用浅槽敞口构型，四周设置高出底面的围挡边，前侧围挡做了向内收的弧形过渡，操作人员取放盘内物件时，手腕不会被直角棱边磕碰，长时间在工位上反复拿取单据、工件的操作舒适度更好。底面没有采用整面实心板材，而是规则排布了大量圆形通孔，这个设计的考量有两点：一是清洗过后的盘体或者带少量水渍的纸质衬垫放在盘内，积水可以直接从圆孔漏下，不会在盘底积留泡坏纸张；二是密集圆孔在保证盘底承托刚度的前提下，大幅降低了盘体整体自重，工人单手端起整盘物料转移工位时更省力。

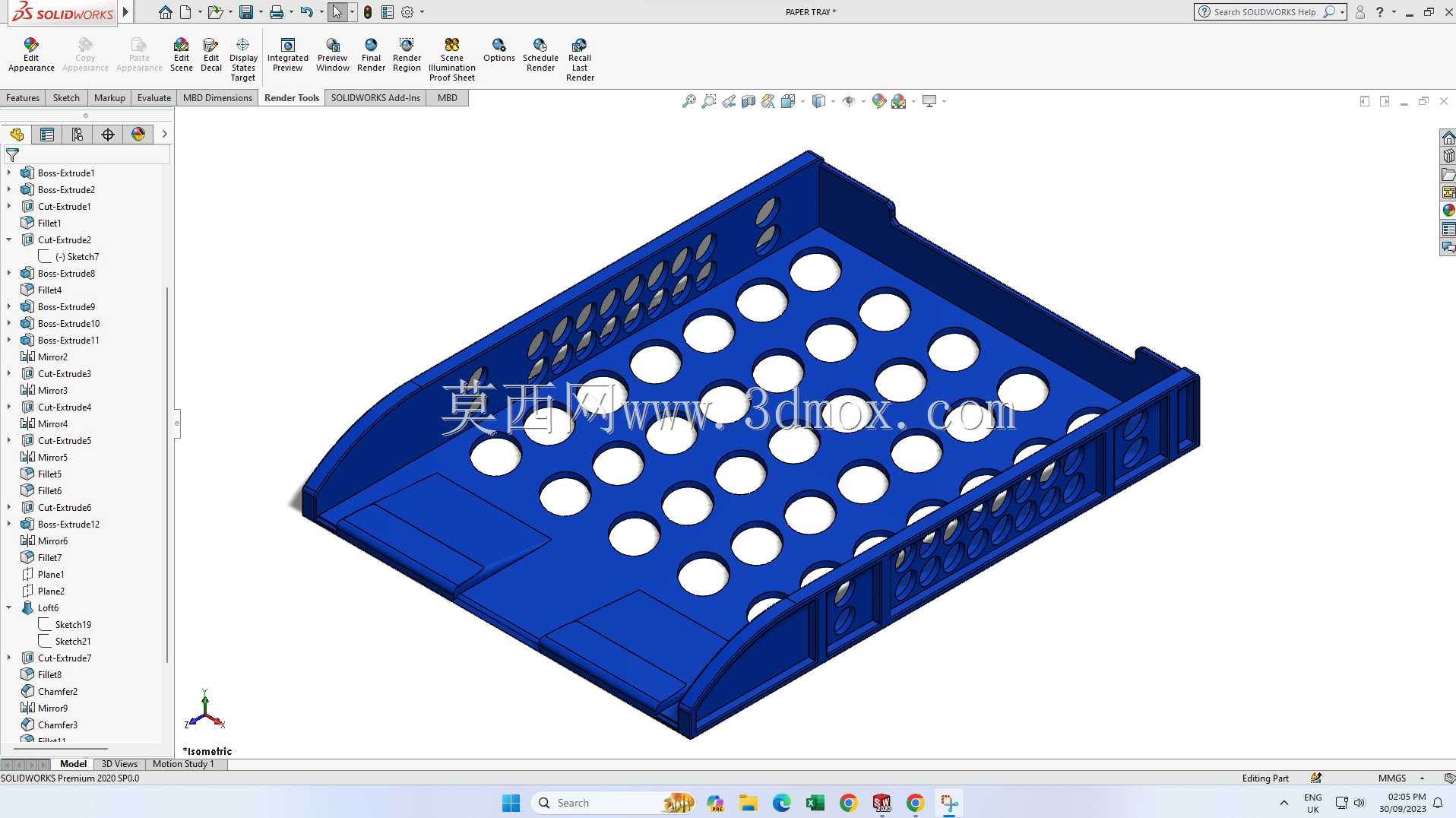

　　建模过程中首先确定了盘体的外轮廓边界，整体长宽尺寸适配常规车间工作台的空余摆放区域，不会占用过多操作空间，围挡高度控制在较低区间，既可以阻挡薄纸片、小型圆柱工件从盘边滑出，又不会因为围挡过高遮挡视线，操作人员站在工位前就能一眼看清盘内所有物料的摆放位置。盘体的侧壁做了等厚的拔模斜度处理，如果后续采用注塑工艺批量生产，这个斜度可以保证成型后盘体顺利从模具中脱出，不会出现侧壁拉伤、卡模的问题。盘底的圆孔采用阵列方式排布，孔与孔之间的筋条宽度经过校核，在承托常规纸质单据、轻型小工件的载荷下，筋条不会出现明显挠曲变形，长期使用也不会发生盘底下凹的情况。

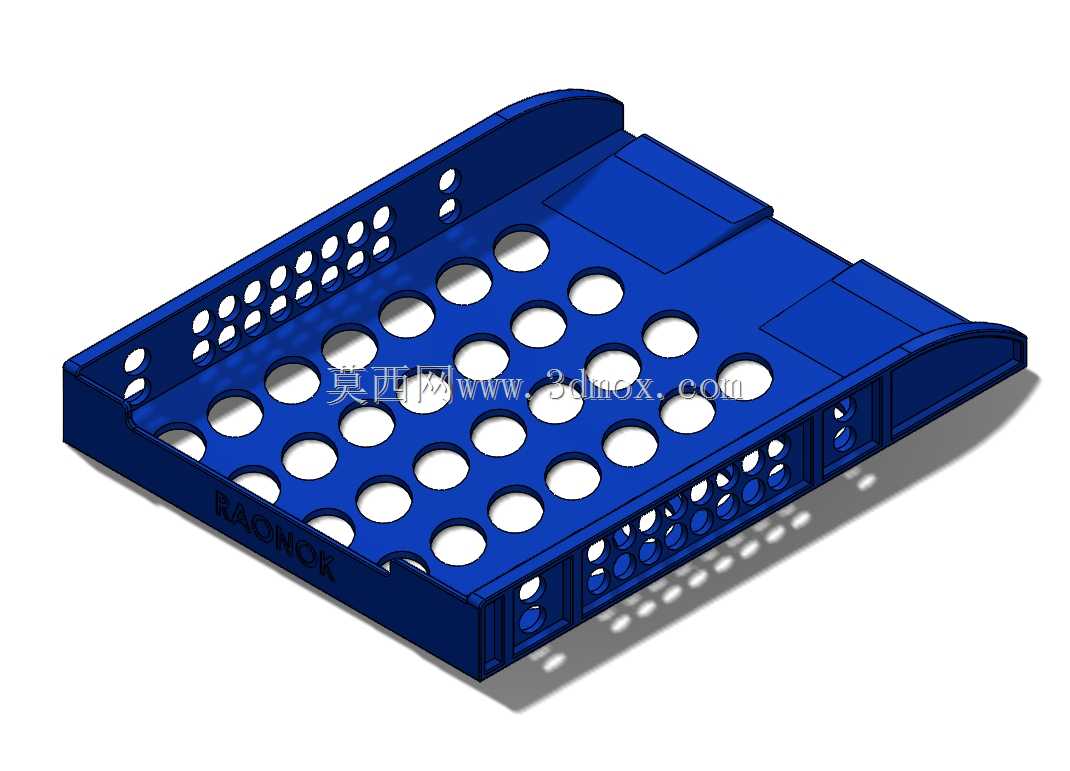

　　盘体的边角位置全部做了圆角过渡，没有尖锐的直角棱边，一方面避免搬运过程中锐边划伤操作人员的手部，另一方面圆角结构的应力集中系数远低于直角，盘体受到意外磕碰时，边角位置不容易出现开裂破损。两侧的围挡外侧预留了堆叠定位的配合台阶，多个空置托架叠放时，上层盘体的底部可以刚好卡入下层盘的围挡内侧，叠放后不会出现横向滑移，车间暂存空盘时可以大幅节省存储空间。

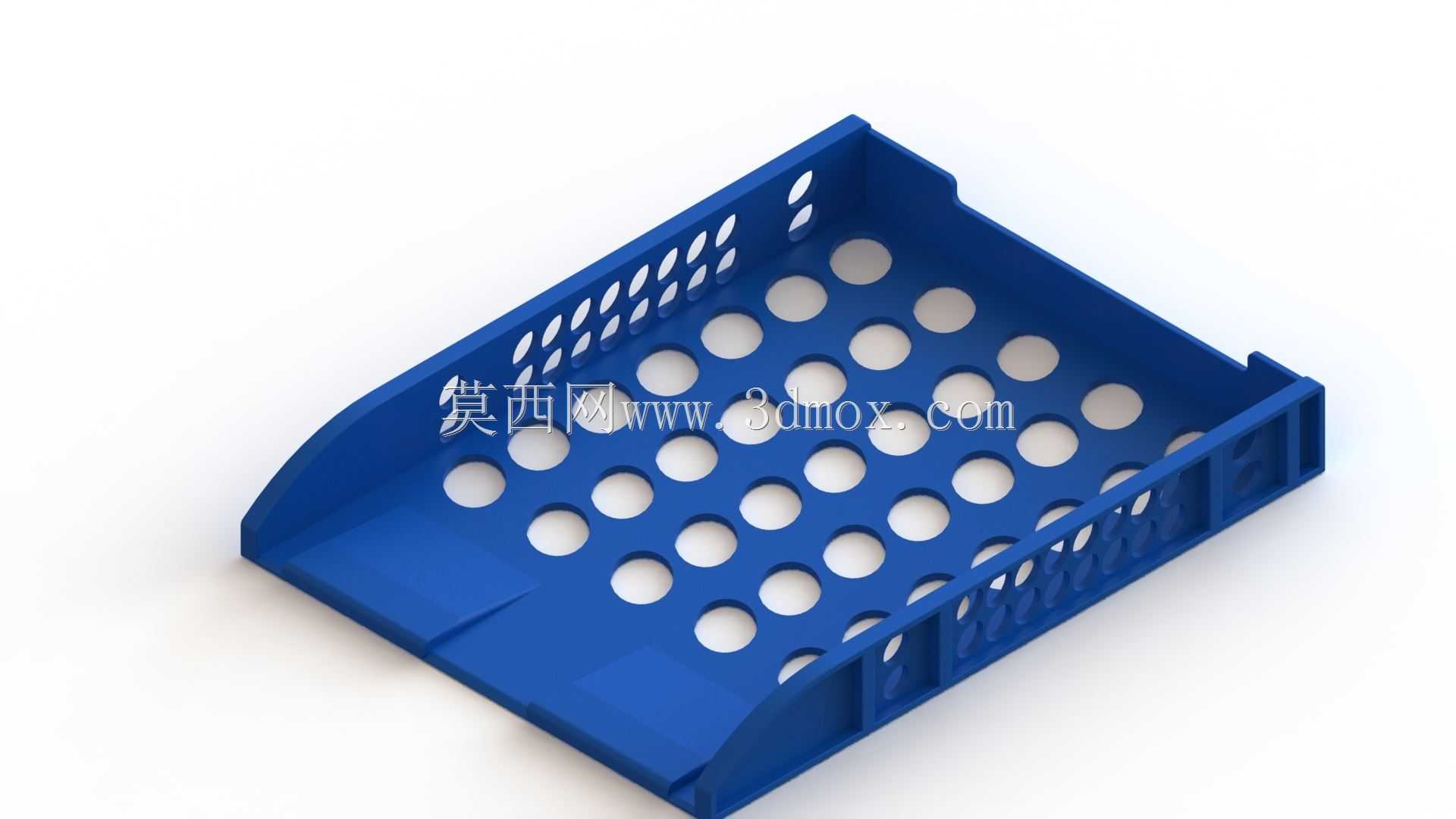

　　在实际产线布局里，这类托架既可以放在机床操作工位旁，用来盛放加工流程单、待检测的小型垫片、销钉类零件，也可以放在检验工位上，摆放清洗后的纸质记录衬垫，沥下的水渍直接落到工作台面上，随时可以擦拭清理。建模时同步完成了渲染校验，确认盘体的开孔排布均匀、围挡过渡顺滑，所有配合边界没有干涉，后续不管是3D打印做样件验证，还是开模量产，结构细节都已经达到可落地的程度。
