3.95英寸TFT液晶显示模组结构

　　在嵌入式控制终端、小型人机界面、手持检测仪器以及桌面实验装置里，显示部分往往决定整机前面板的布局方式。这块3.95英寸TFT液晶显示模组采用长条形可视区域，适合显示参数列表、状态曲线、坐标刻度和多行菜单，相比方形小屏，在纵向信息呈现上更有优势；在机床操作盒、温控面板、电源测试台、3D打印机控制板等设备中，可以减少页面切换次数，让操作人员同时看到设定值、实时值与报警提示。

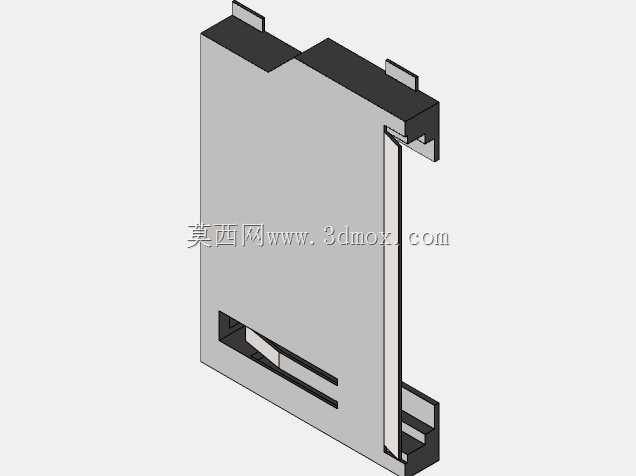

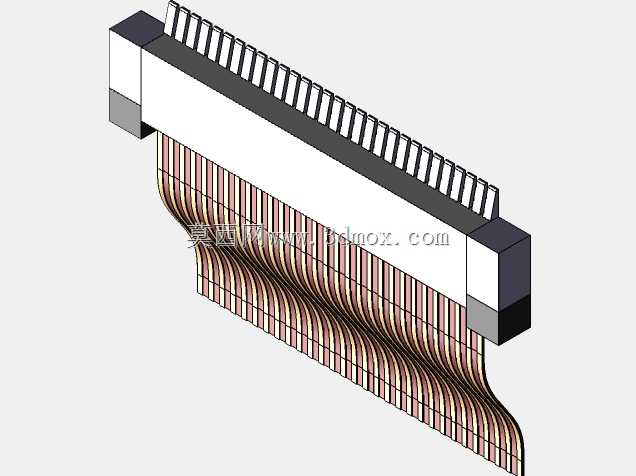

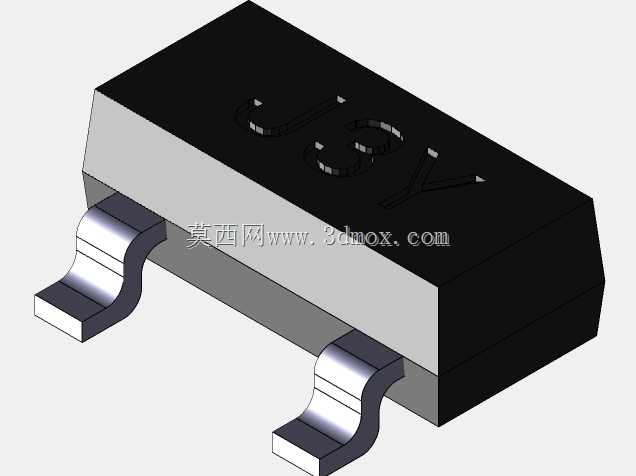

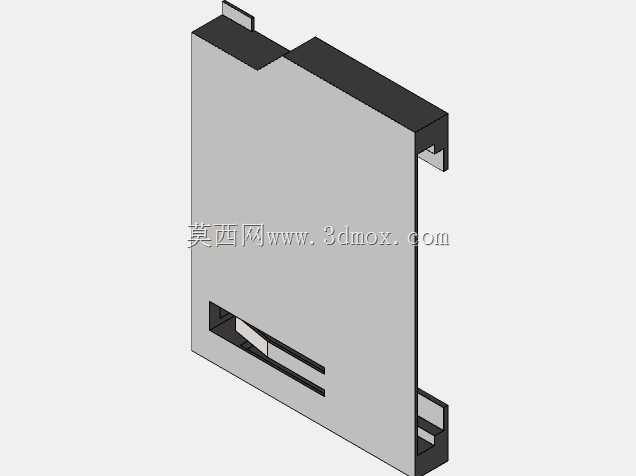

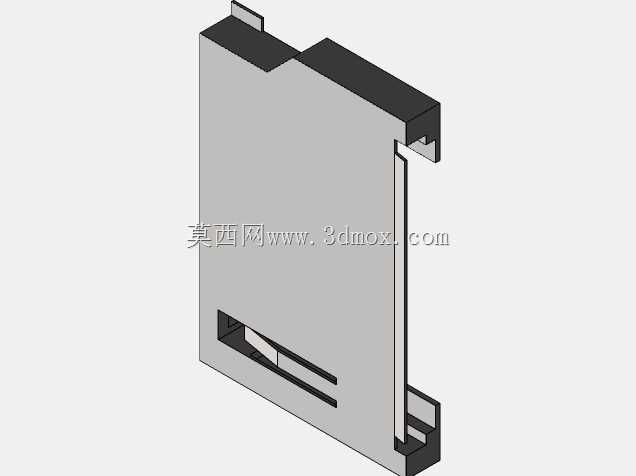

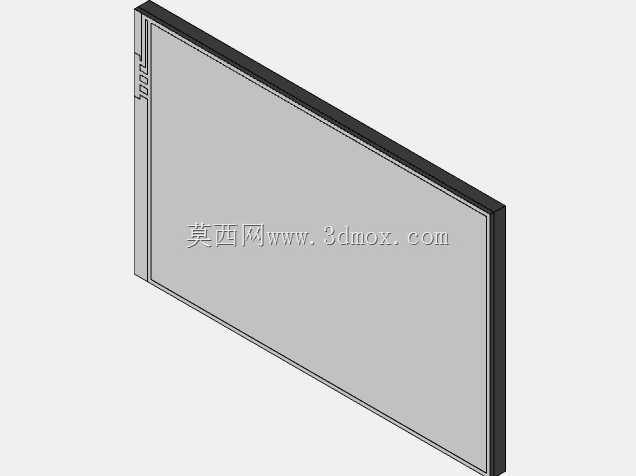

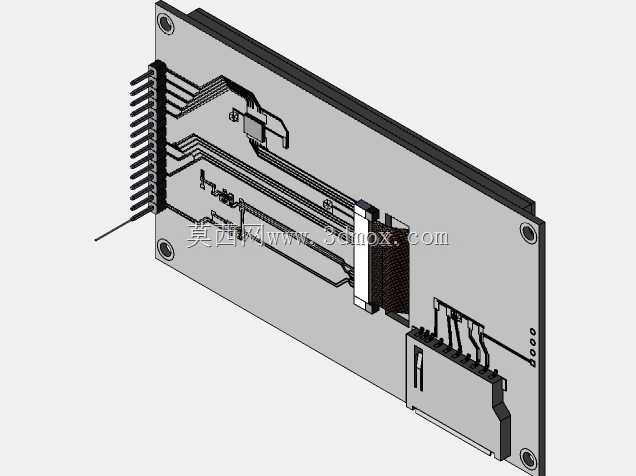

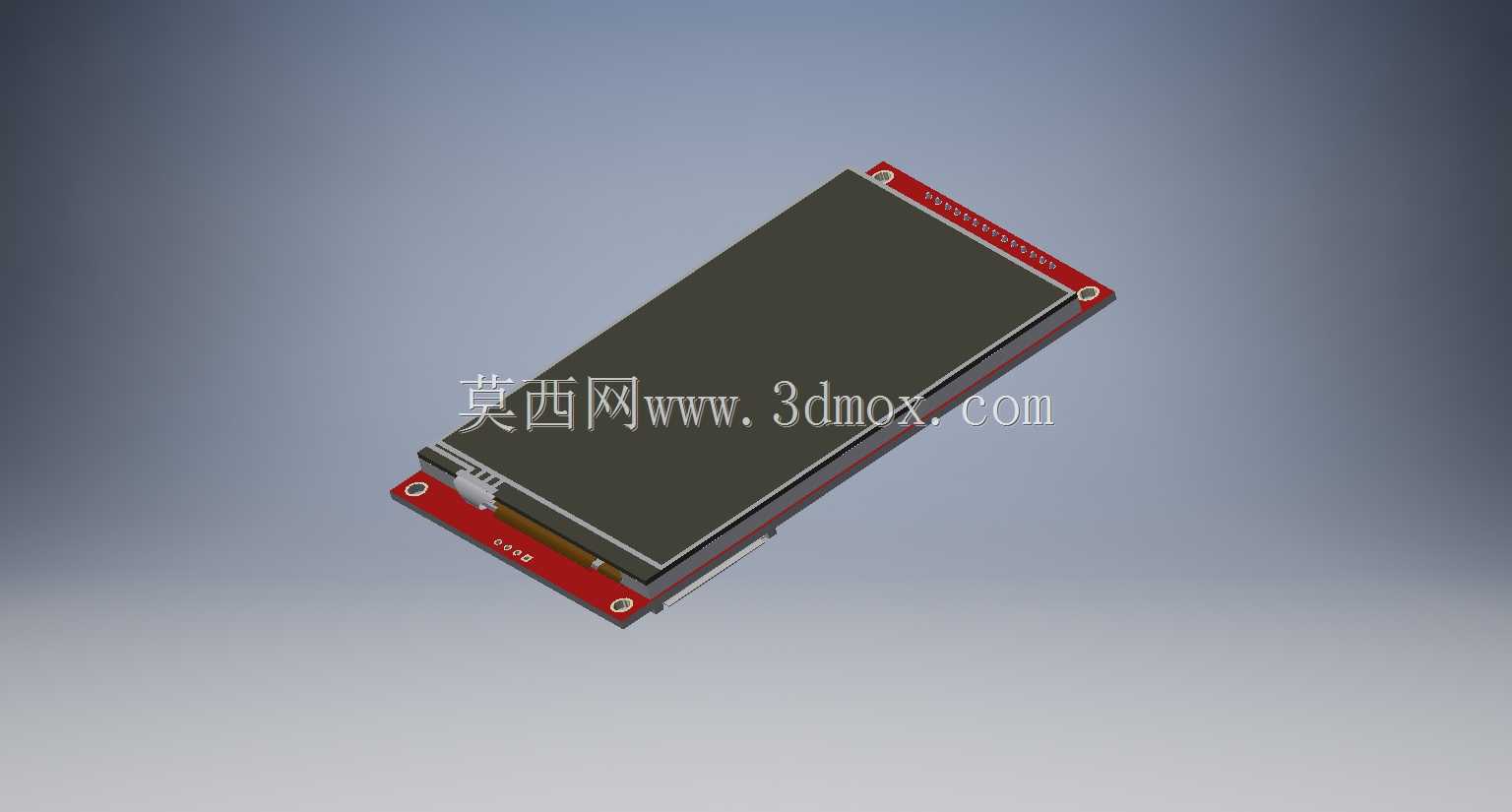

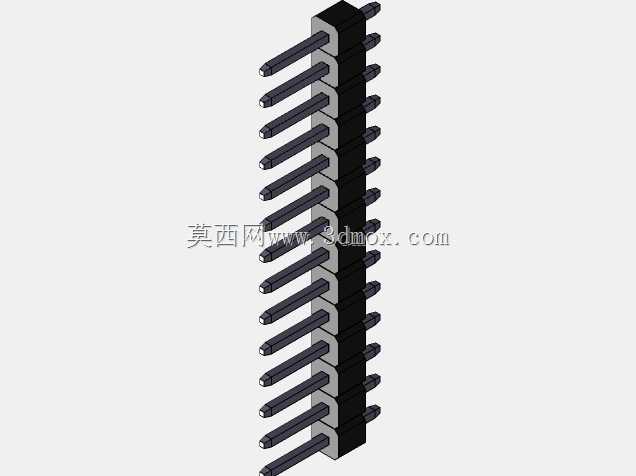

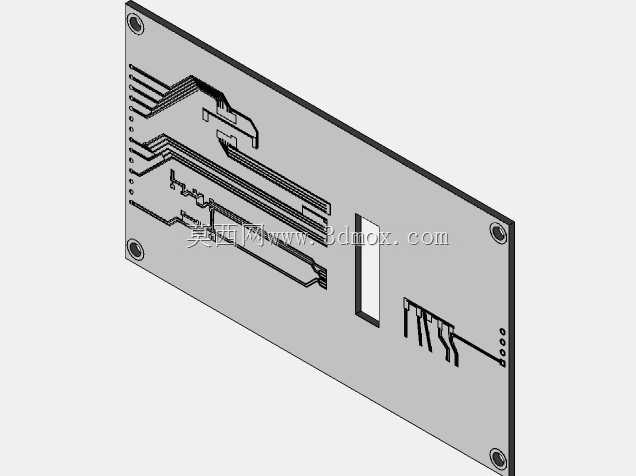

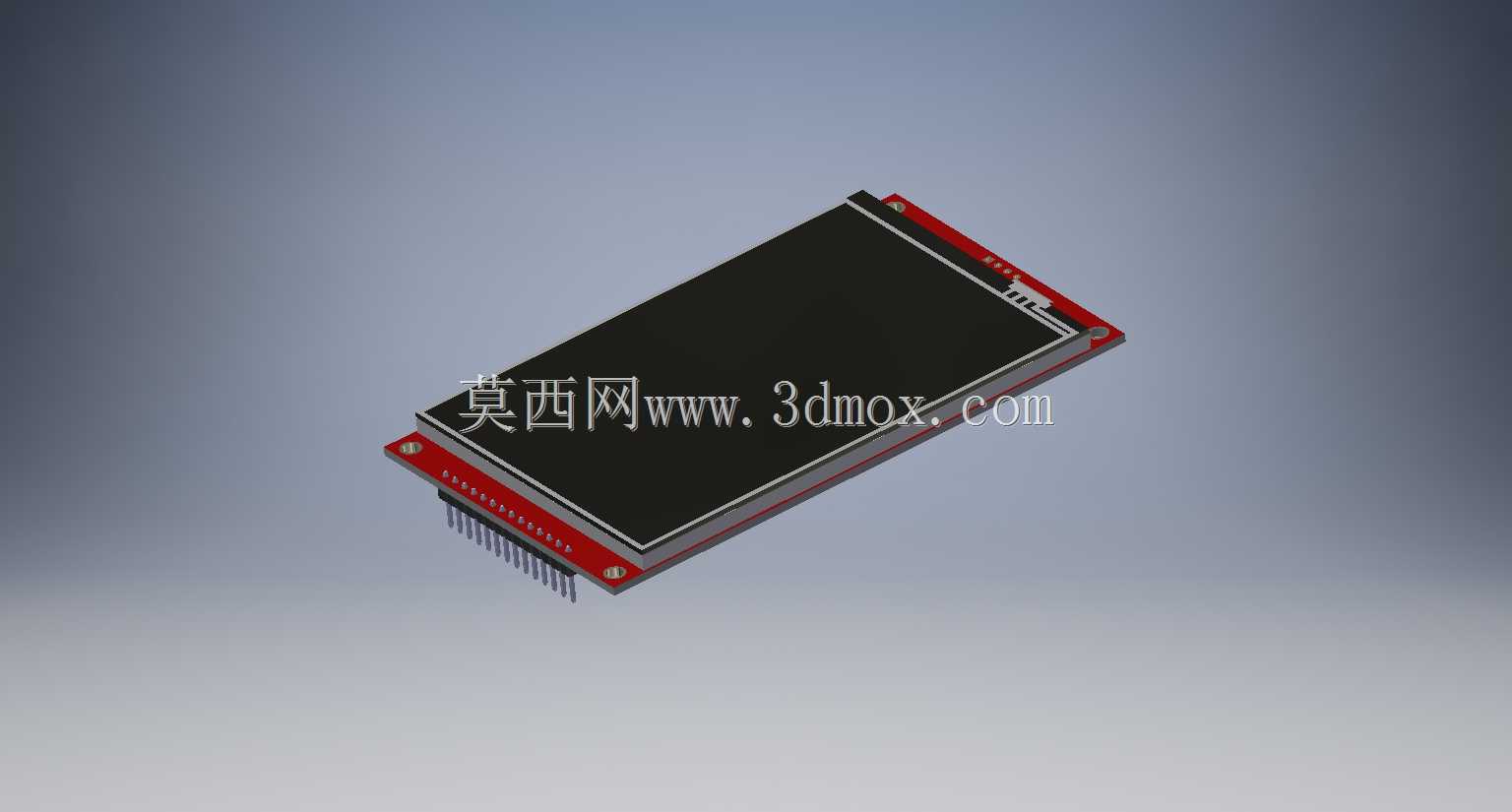

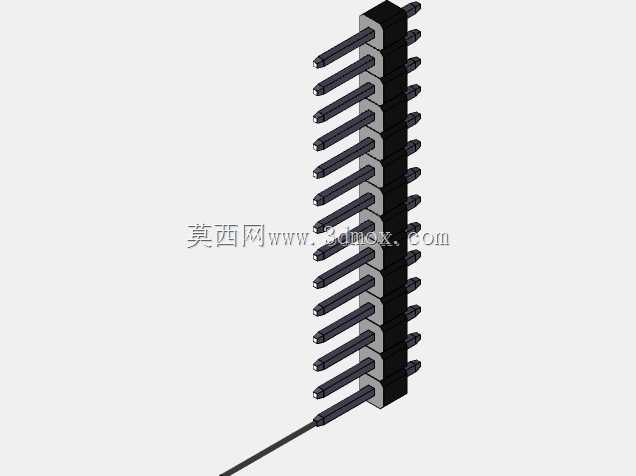

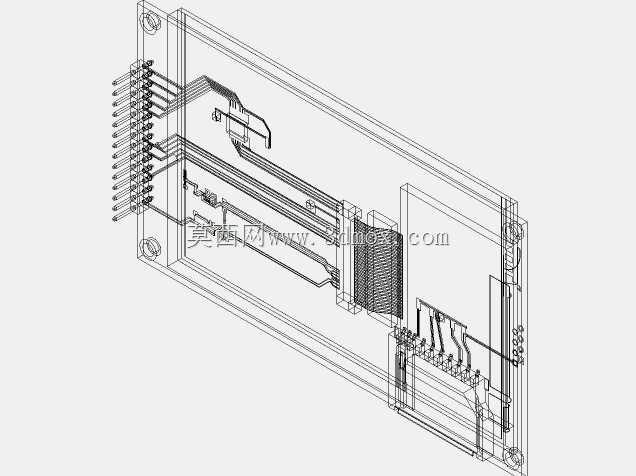

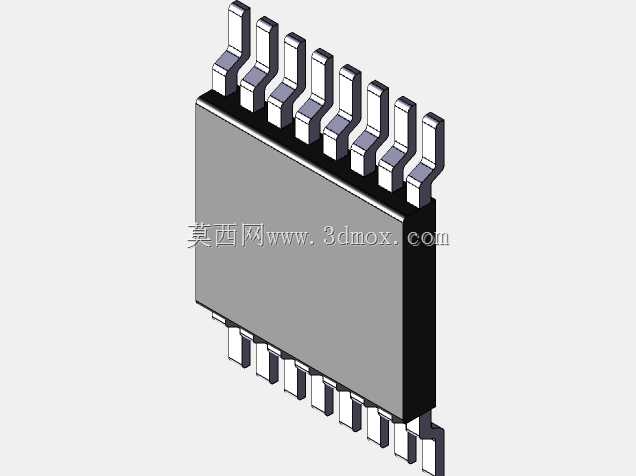

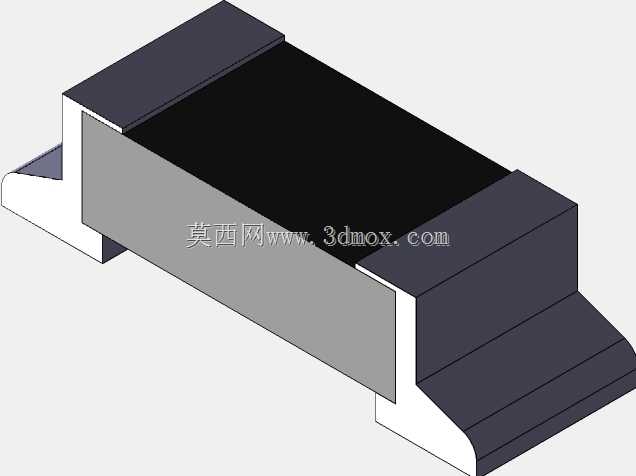

　　模组主体由液晶面板、红色PCB基板、排针接口和板上固定孔构成。黑色显示区占据正面主要面积，四周保留较窄边框，便于嵌入塑料外壳或钣金面板。PCB沿屏幕长边延伸，边缘布置焊接引脚，引脚间距按常规插接方式整理，方便与主控板通过排母、杜邦线或转接板连接。工程建模时需要重点还原屏幕玻璃厚度、PCB板厚、排针伸出长度以及四角安装孔位置，这些边界直接影响外壳开槽、支撑柱高度和背部走线空间。

　　从结构设计思路看，这类显示模组不是孤立零件，而是整机交互系统的一部分。前面板开窗要略小于显示区外轮廓，避免露出PCB边缘；背部则要预留缓冲垫和压紧筋位，防止螺丝锁附后使玻璃受力。排针侧通常靠近主控板方向布置，可缩短信号线长度，降低并行总线走线混乱带来的干扰风险。若设备存在振动工况，还应在屏幕与壳体之间增加泡棉支撑，并对排针连接部位采取固定措施。

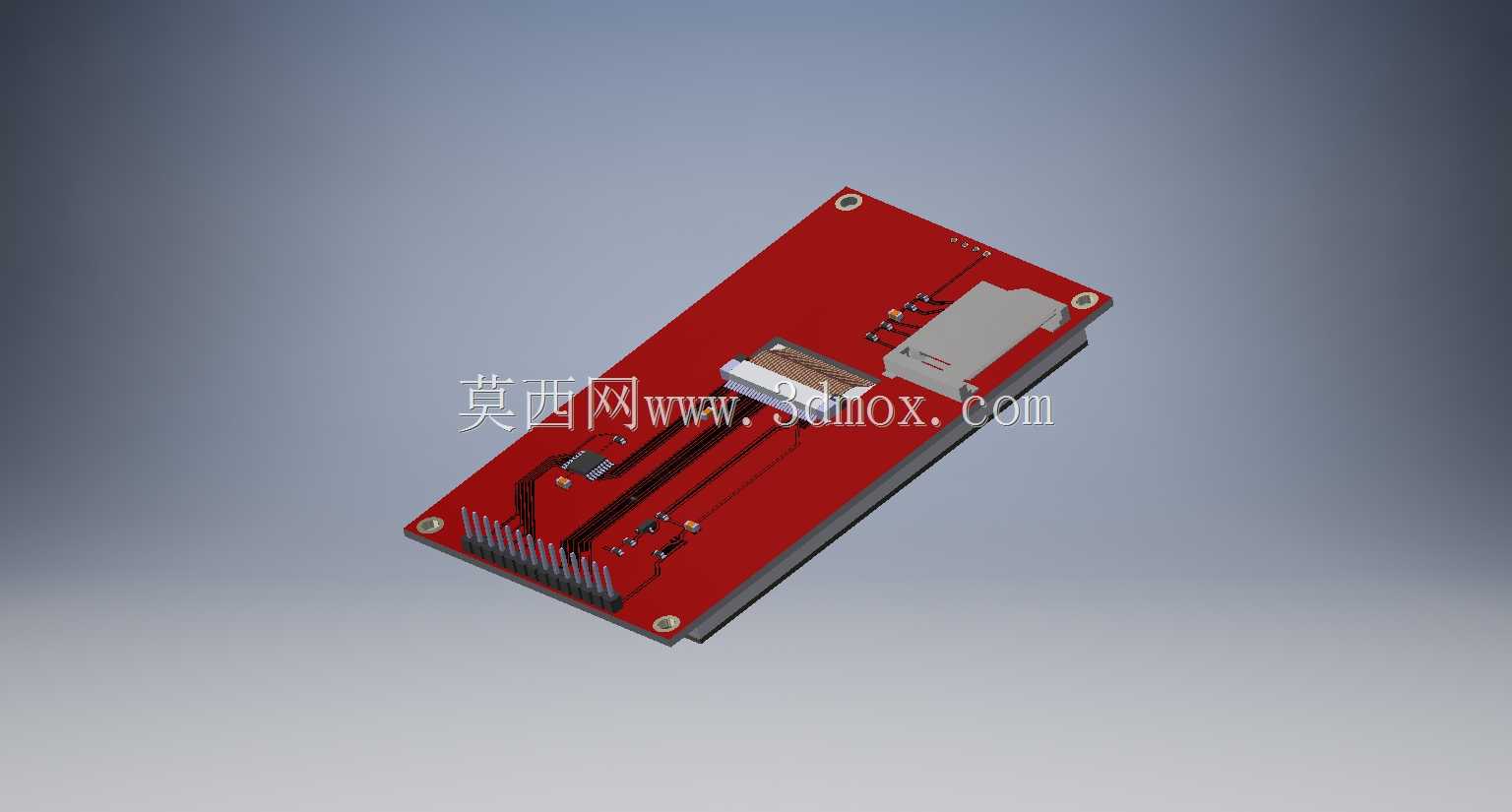

　　选型时不能只关注屏幕对角线尺寸。长条形面板的长宽比例、有效显示区域、驱动芯片供电电压、接口电平以及背部元件高度，都要纳入整机干涉检查。模型中红色基板与黑色屏幕形成明显分层，能够帮助设计师判断面板后方的最小容纳深度；底部排针向下伸出，意味着壳体内部不能在该区域布置高电容、接线端子或加强筋。四角通孔可配合铜柱、螺丝或塑料卡扣定位，保证屏幕与面罩贴合平整。

　　在实际装配中，显示窗口表面可预留保护膜或触控盖板空间，背部走线应沿PCB边缘整理，避免线材压在玻璃背面。若用于工业控制柜，面板前方还需考虑防尘膜、透明观察窗和遮光边框；若用于便携式仪器，则要控制屏幕四周壁厚，在保证强度的同时减轻整机重量。该三维结构把液晶屏、电路板和接插件作为一个完整模组表达，可直接用于面板开孔校核、装配干涉检查、线束走向规划以及产品外观方案确认。
