平板壁挂式显示终端安装框架结构

　　这套壁挂式平板显示终端框架，核心面向车间工位看板、产线状态公示屏、设备操作旁的信息展示面板这类场景，结构没有做冗余的装饰造型，全部围绕现场安装、后期维护和屏体防护来落地。

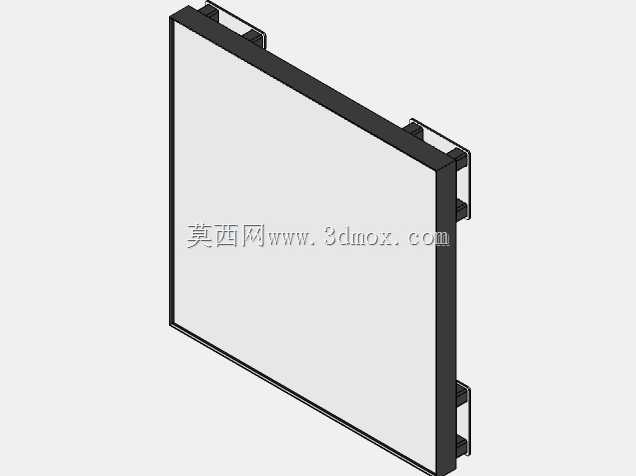

　　从安装边界来看，框架主体为薄型矩形围框，正面预留完整的平板显示面板嵌装区域，屏体嵌入后正面仅露出显示区域，围框四边做等宽窄边压边，既可以遮挡屏体侧边的固定螺丝与排线，也能避免车间内粉尘、切削液飞溅直接接触屏体边缘。框架整体厚度控制在薄屏适配的尺寸范围内，背部没有突出的厚重腔体，贴墙安装后整体凸出墙面的距离很小，不会占用车间通道空间，也避免过往人员、转运料车剐蹭到屏体。

　　框架背部上下两侧对称布置了挂装卡扣结构，卡扣为折弯成型的挂耳形式，挂耳上预留长条形调节孔，现场安装时先将配套挂条固定在墙面或设备立柱上，挂耳扣入挂条后可以通过长孔微调上下、左右位置，抵消墙面打孔的位置误差，不需要反复扩孔重新打膨胀螺栓。上下两组挂点的间距经过匹配，挂装后框架整体重心落在挂点支撑范围内，不会出现前倾、翘边的问题，针对大尺寸平板屏的承重需求，挂耳与框架主体的连接位置做了折弯加强，避免长期承重后挂耳变形脱落。

　　设计思路上优先考虑了屏体的装配逻辑：框架采用分体围合结构，屏体从背部放入框内后，通过内侧的压条固定，不需要在正面打胶或者开孔，后期屏体损坏需要更换时，只需要将框架从挂条上取下，拆开背部压条即可抽出旧屏，替换新屏后重新挂装，维护过程不需要破坏墙面安装位。框架侧边预留了排线穿出的缺口，显示屏的供电线、信号线可以从背部侧边的缺口走入墙内或者沿墙面线槽布置，不会出现线材被框架挤压、弯折半径过小导致线材破损的问题。

　　在实际产线应用里，这类框架既可以挂在车间混凝土墙面上做生产进度电子看板，也可以直接挂在自动化设备的型材立柱上，作为设备的人机交互显示面板，框架的窄边设计不会遮挡操作人员观察设备运行的视线，薄型结构也不会在设备周边形成突出的磕碰点。结构所有折弯边角都做了钝边处理，没有尖锐毛刺，安装人员徒手调整位置时不会被划手。框架的配合尺寸预留了常规商用平板屏的安装公差，屏体放入后不会出现晃量，同时也不会因为公差过紧导致屏体被挤压碎裂，背部的空余空间还可以容纳小型驱动板、接线端子，不需要额外在屏体后方加装独立的电气安装盒，简化了现场安装的工序。
