CA6140普通车床主轴箱内部传动结构

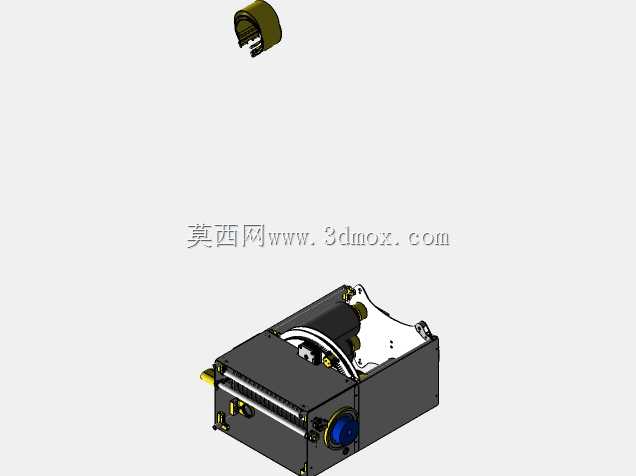

　　这套结构对应普通卧式车床核心主轴箱总成，是车间轴类、盘套类零件回转切削的核心功能单元，日常承担外圆车削、端面加工、内孔镗削、螺纹车削等常规机加工工序，在中小批量机械修配、职业院校实训、通用零部件生产场景中适配性极强。整套箱体采用铸铁焊接一体化壳体作为承载基体，内部整合主轴组件、滑移变速齿轮组、摩擦离合器、制动机构、润滑油路、操作手柄联动构件，输入端连接主电机传递动力，通过不同齿数齿轮副的啮合切换，输出多级主轴转速，同时分出传动链对接进给箱，保障车削螺纹时主轴回转与刀架进给的严格速比匹配。建模阶段优先还原装配逻辑：先固定箱体基准安装面，将主轴前后支撑轴承位作为装配核心基准，逐层排布传动轴、滑移齿轮、拨叉、定位钢球、锁紧螺母，

　　所有齿轮啮合侧隙、轴肩定位尺寸、轴承配合公差均参照实车测绘参数设置，避免出现运动干涉。箱体外侧预留的安装法兰、手柄伸出孔、油标观察位、回油槽结构完全贴合原厂布局，侧边伸出的变速操纵手柄可带动箱内拨叉滑移，实现不同转速档位的切换，端部蓝色端盖对应主轴前轴承的密封锁紧位置，上方弧形护罩遮挡高速回转齿轮，兼顾安全防护与日常检修开合需求。整体总成的安装边界与CA6140车床床身主轴箱安装基面完全匹配，底面定位销孔、连接螺栓孔位间距符合整机装配要求，输入轴带轮安装位、主轴前端法兰连接尺寸均沿用标准车床接口，可直接适配原厂三爪卡盘、拨盘等工装。设计过程中重点校验了滑移齿轮的换挡行程，确认齿轮在全档位下不会出现脱档、顶齿问题，

　　箱体内润滑油路的走向可覆盖所有齿轮啮合点与轴承位，运转时齿轮搅油可实现飞溅润滑，底部油池容积满足长期运转的储油需求，制动机构可在主轴停机时快速锁止回转件，减少辅助停车等待时间，整套结构完整还原了普通车床主传动系统的机械原理与装配关系，可用于机床结构教学、维修拆装参考、备件改造测绘等场景。
