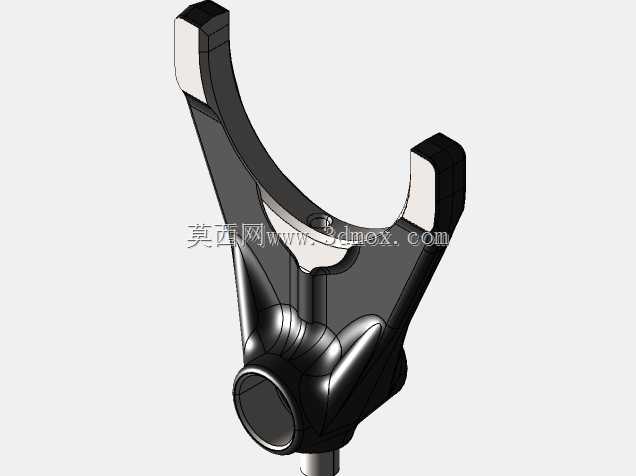

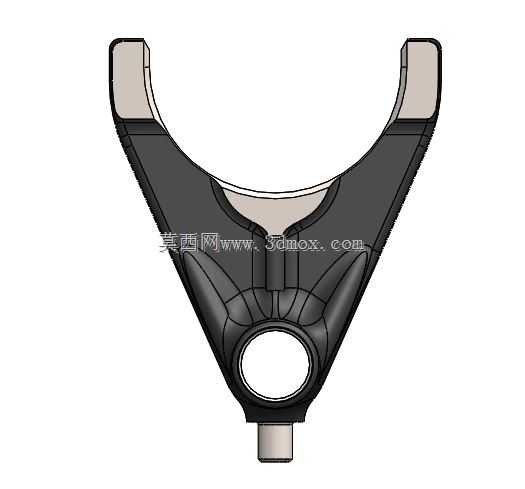

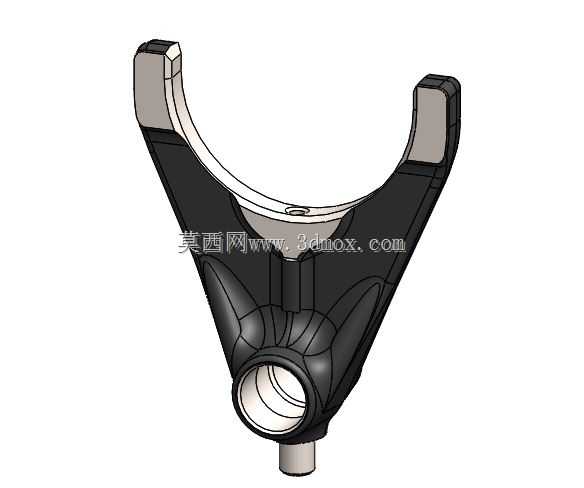

CA6140车床变速箱换挡拨叉结构

　　该换挡拨叉作为CA6140普通卧式车床主轴变速箱内的核心操纵执行零件，直接承担车床主轴转速切换、进给档位变换的动力传递功能，在机床实际运行过程中，操作者扳动箱体外的变速操纵手柄后，手柄带动箱体内的操纵轴、扇形齿轮与拨叉轴联动，拨叉下端的套筒孔与拨叉轴形成周向固定配合，上端叉形开口卡在滑移齿轮的环形卡槽内，当拨叉沿拨叉轴轴向滑移时，即可推动对应档位的滑移齿轮在花键轴上轴向移动，让不同齿数的啮合齿轮副完成接合或脱开，最终实现车床主轴不同输出转速、不同进给量的平稳切换，是机床变速机构里直接驱动齿轮移位的关键受力件。

　　从结构设计逻辑来看，该拨叉下端的同轴套筒内孔与拨叉轴采用间隙配合，配合公差通常选取H7/h6，既保证拨叉沿轴滑移时无卡滞，又能控制径向晃动量，避免拨叉推动齿轮时出现偏移打齿的问题；上端叉口的两个叉爪工作端面直接贴合滑移齿轮的环槽侧壁，叉爪的开口宽度按照齿轮环槽的厚度预留0.2-0.4mm的轴向间隙，防止变速过程中出现运动干涉，叉爪内侧的弧形轮廓与齿轮环槽的外圆曲率匹配，保证接触受力均匀，不会出现局部应力集中导致叉爪断裂。拨叉主体的臂身采用变截面过渡造型，在套筒与叉爪的连接位置做了加厚圆弧补强，在保证整体结构刚性、承受换挡轴向推力不发生形变的前提下，尽可能去除非受力区域的多余材料，降低拨叉自身重量，减小滑移过程中的运动惯性，让档位切换手感更轻快。

　　从安装边界与尺寸适配角度，该拨叉的套筒内孔直径匹配CA6140车床变速箱内对应规格的拨叉轴外径，叉口的跨距完全适配目标滑移齿轮的环槽外径，整体轴向安装行程严格对应滑移齿轮从脱开位置到完全啮合位置的移动距离，安装时拨叉套筒上的定位螺钉孔对准拨叉轴上的定位凹坑，拧入紧定螺钉后即可锁定拨叉与轴的相对位置，不会出现轴向窜动。实际装机运行时，拨叉的工作行程被变速箱内的定位钢珠机构限位，每次换挡到位后钢珠卡入拨叉轴的定位槽，拨叉即可保持在正确的档位位置，不会出现脱档、跳档的故障。这类拨叉在长期使用中常见的失效形式为叉爪接触面磨损、臂身受力断裂，建模过程中完整还原了所有过渡圆角、安装孔位与配合面的形位特征，可直接用于机床配件的测绘复刻、维修件加工以及变速机构的运动仿真验证，也可作为普通车床变速箱原理教学的演示模型，帮助设计人员理解机床换挡操纵机构的动力传递路径与零件配合逻辑。
