CA6140车床传动轴十字万向节总成

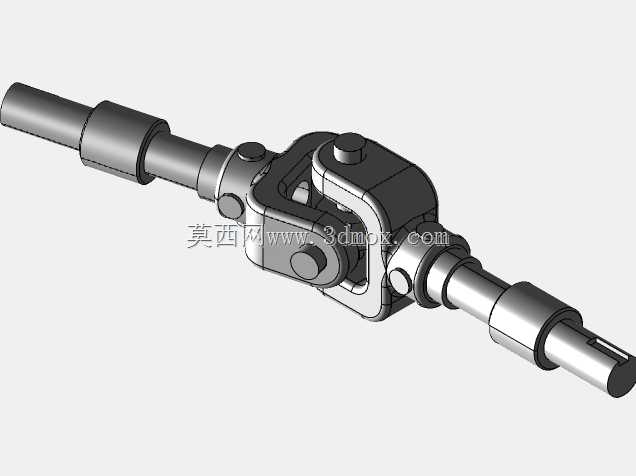

　　十字轴式万向联轴器在普通卧式车床进给传动链、光杠跨距补偿段以及主轴箱到溜板箱的错位动力传递环节中十分常见，CA6140这类长床身车床在装配累积误差、导轨磨损下沉、箱体结合面修配之后，两端轴系很难长期保持严格同轴，刚性联轴器会把别劲直接转化为轴颈交变弯矩，轻则造成进给爬行、光杠弯曲，重则加速支承轴承点蚀。这套万向节总成正是为存在小角度角向偏移的两旋转轴之间传递扭矩而设计，属于典型的Cardan/Hooke铰接结构，核心铰接体由十字轴、两对配对轴叉、滚针轴承以及轴承轴向封盖组成，两侧延伸轴段预留了与花键套、锁紧螺母、支承座配合的轴颈与台阶。

　　从实际布置边界看，中间铰接壳体的最大回转外径决定了床身下方过线空间的最小避让尺寸，建模时必须按十字轴摆到极限角时的扫掠体校核，不能只按静止外形留间隙；两侧伸出轴的同轴段长度、轴径公差带和键槽/扁位位置要和原车光杠、连接套的安装尺寸对应，端部锁紧位要留出扳手操作空间。轴叉耳部的壁厚围绕十字轴轴颈布置，轴承孔端面的压盖既限制滚针轴承外圈轴向窜动，也承担冲击载荷下的防脱作用，十字轴四个轴颈的垂直度、轴叉耳孔同轴度是保证铰接灵活、不卡滞的关键。

　　单万向节在输入输出轴存在夹角时具有瞬时转速波动，角向偏移越大波动越明显，因此车床进给段通常将铰接点布置在靠近支承、折角较小的位置，或成对使用以抵消不均匀传动。建模过程中先按传动扭矩估算十字轴轴颈直径和耳板厚度，再确定轴叉开口宽度，保证十字轴在最大摆角下不与叉体内腔干涉；两侧轴段按弯扭组合校核危险截面，台阶过渡处保留圆角以降低应力集中。装配验证重点关注十字轴转动自由度、轴承压盖同轴限位、轴叉与中间壳体的相对摆动关系，以及总成长度方向上的安装调节余量。该结构能够在两轴不平行、存在相交角偏的工况下连续传递旋转运动与动力，补偿制造和磨损带来的不对中，降低轴系附加弯矩，适合机床改造、备件测绘和传动机构选型时作为结构参考。
