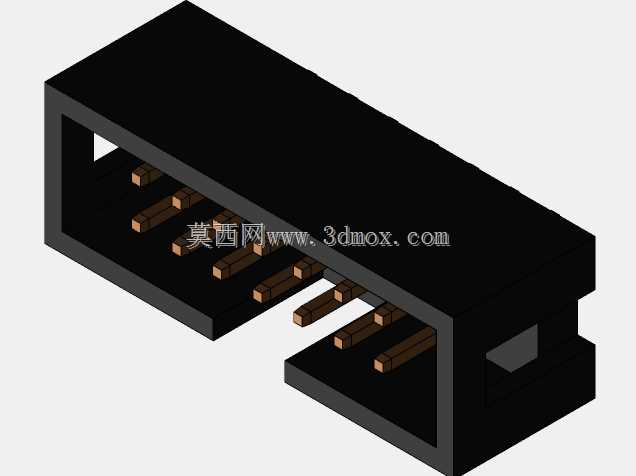

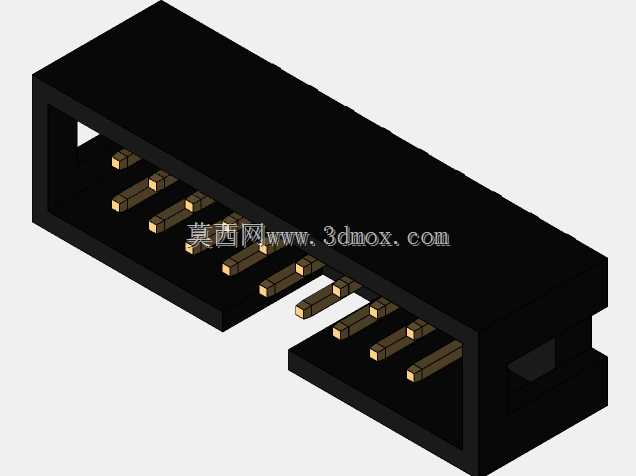

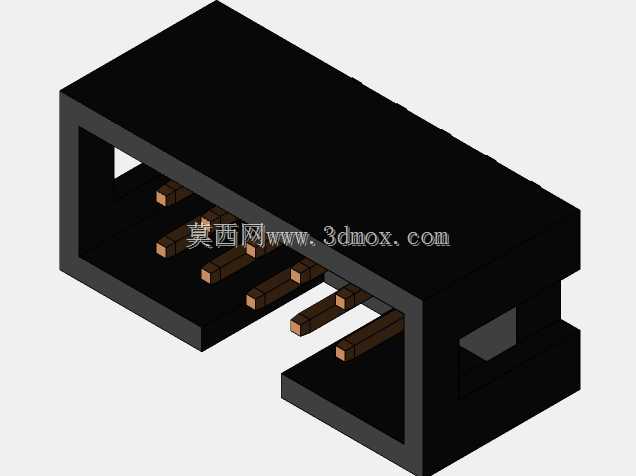

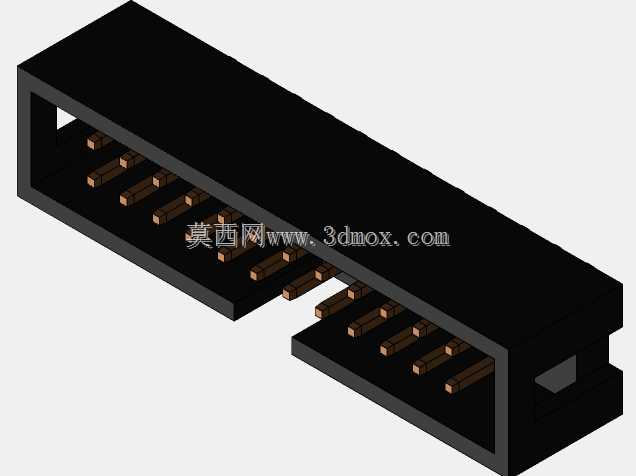

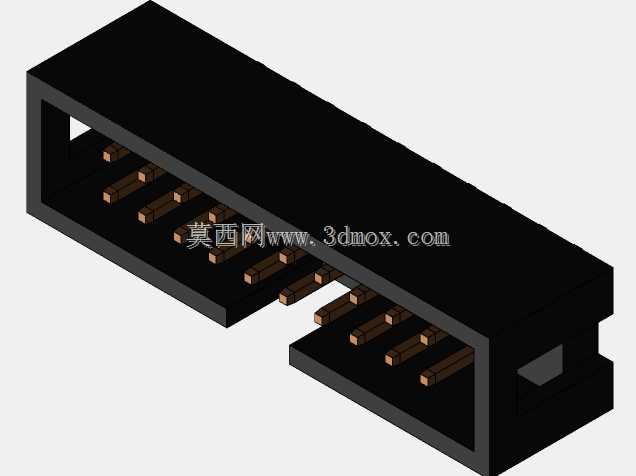

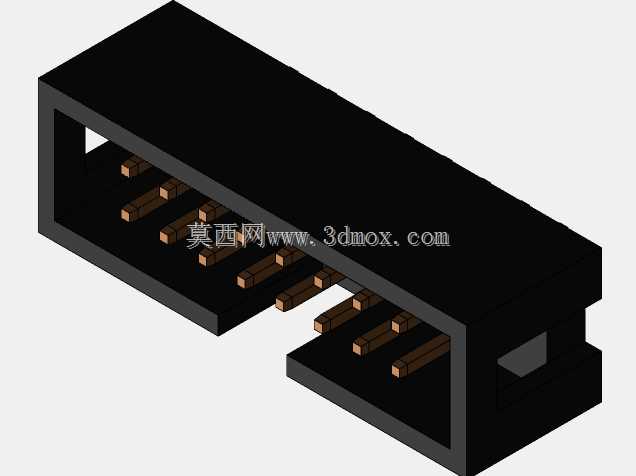

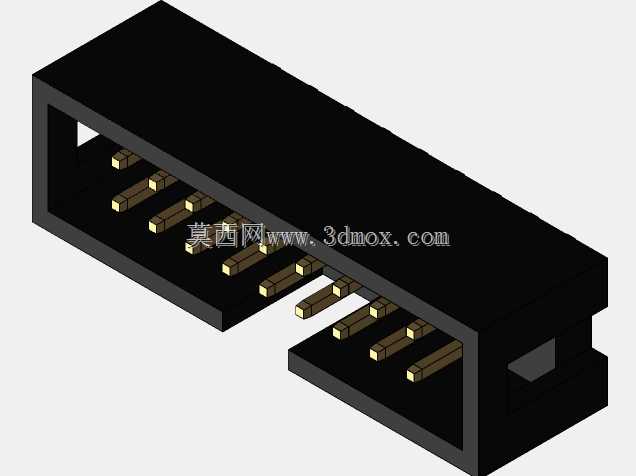

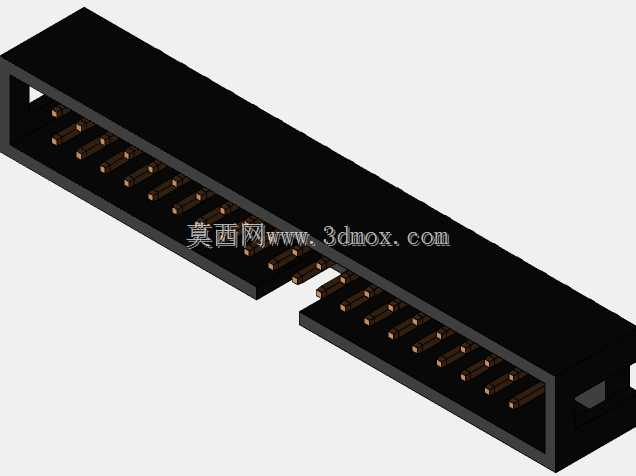

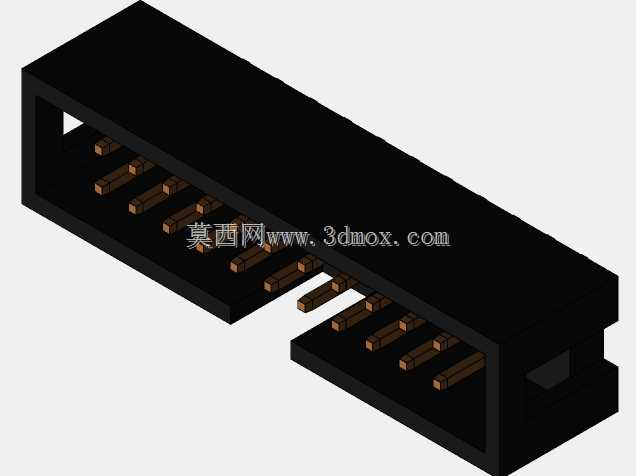

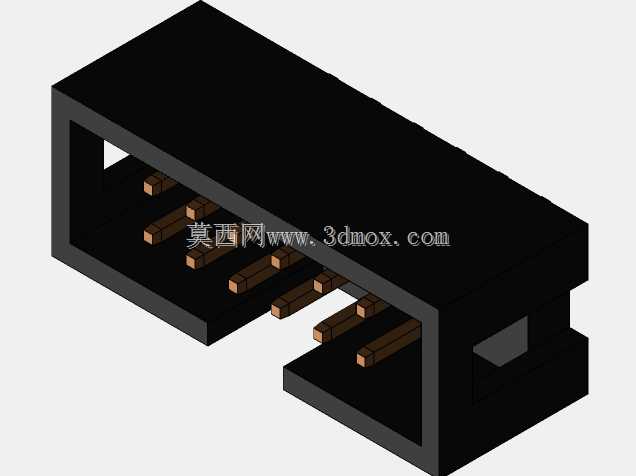

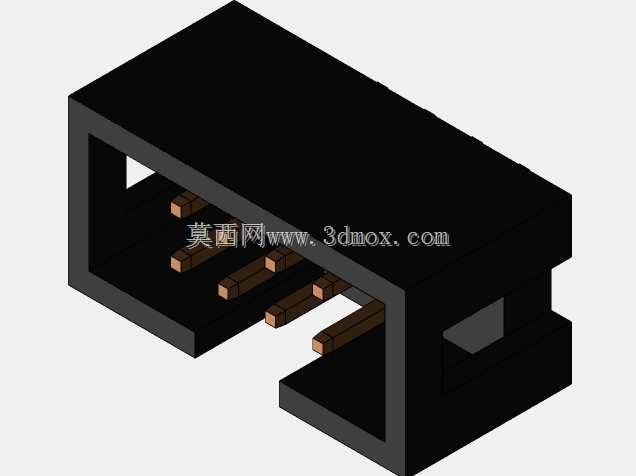

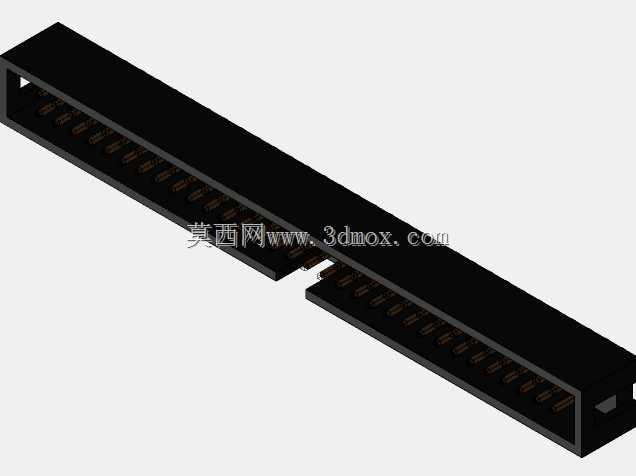

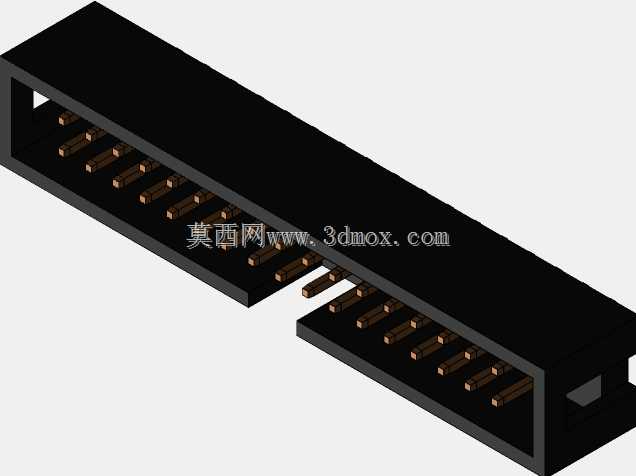

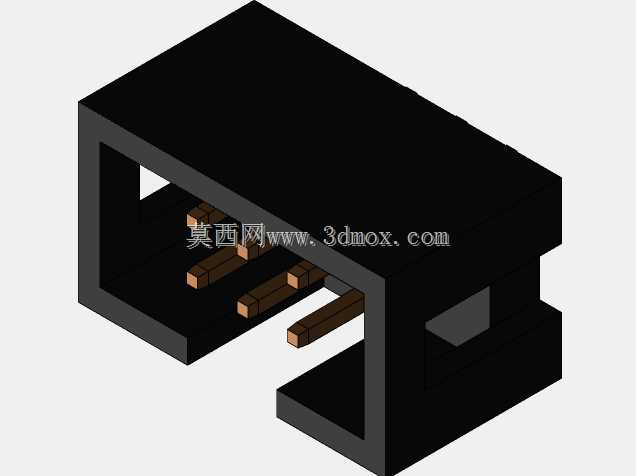

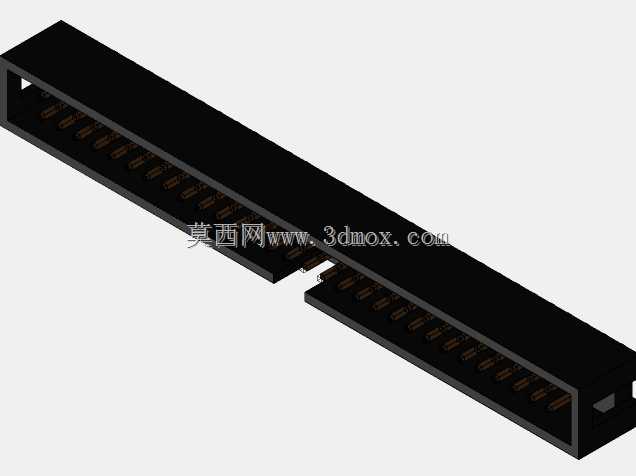

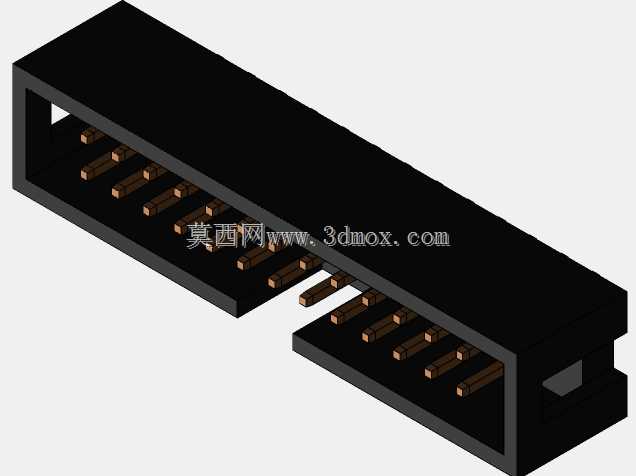

多规格IDC板端插座连接器结构

　　这套连接器结构覆盖3X2、4X2、5X2、7X2等多种触点排布规格，属于IDC类板端接插件，在工业控制板卡、通讯终端、测试治具、小型电子设备内部承担线束与PCB之间的信号导通作用。实际装机时，这类插座常布置在电路板边缘或设备面板内侧，扁平排线从插口方向推入，内部刺破式触点压接排线导体，不需要逐根焊接，装配工位可以快速完成线束对接，后期检修拔插也能保持触点对位稳定。

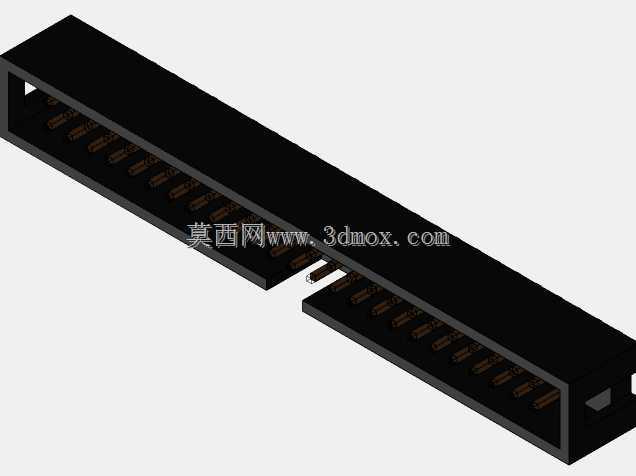

　　建模时先从绝缘基座入手，黑色外壳采用框型包覆结构，前端留出完整的排线插入口，两侧壁承担导向和防过插作用，顶部与底部实体形成防护腔体，避免触点裸露后被外物碰弯。基座内部按不同芯数阵列布置铜质接触端子，端子伸出基座的引脚段对应PCB焊盘间距，引脚末端保持平直，过炉焊接时能够自行对准焊孔；触点接触区做成带弹性压接的几何形态，排线插入后导体被压入刀口位置，依靠塑胶基座的限位保持长期接触压力。

　　不同芯数型号之间保持统一的插口高度、端子宽度和安装基准，只是沿触点排列方向增加长度，这样在同一系列设备中更换IO点数时，PCB布局可以沿用相同的板边距离和外壳开孔尺寸，减少结构件重复开模。安装边界上，模型重点表达了基座外轮廓、插接口深度、引脚伸出长度以及端子节距，结构工程师在堆叠检查时可以直接核对塑胶体与周边电容、芯片、散热片的安全间隙，避免排线插拔行程与高器件干涉。

　　从使用场景看，这类连接器既要承受多次排线插拔，又要在设备振动环境下维持接触可靠，因此塑胶壳体两侧设置了加强挡壁，端子根部埋入胶壳内部形成固定支撑，接触段悬空部分保留弹性变形空间。三维结构中把胶壳、端子分零件建模，能够清晰呈现装配关系：端子先按阵列压入胶壳定位槽，胶壳内部的卡槽限制端子后退和转动，外部轮廓则与设备外壳开孔或板卡限位柱配合。选型时，工程师可根据信号路数选择对应芯数，再依据模型确认插口朝向、引脚占板面积和排线弯曲半径，使线束走向在紧凑机箱内更顺直，也为后续塑胶件开模、端子冲压和整机装配提供直接的结构参考。
