螺旋弹簧式液压阻尼减振器总成结构

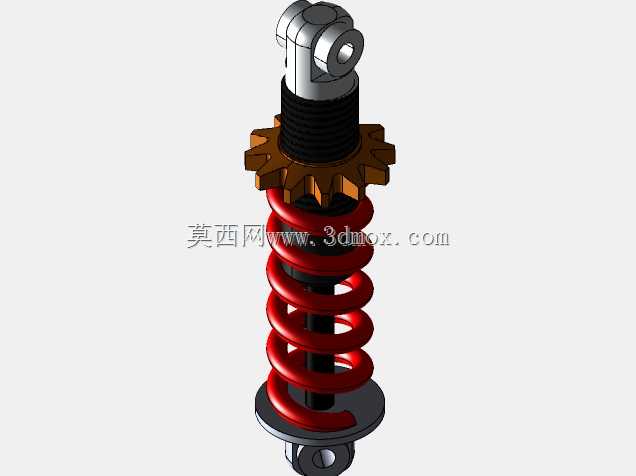

　　该减振器总成围绕冲击载荷吸收与振动衰减需求展开，结构上采用外置螺旋弹簧与中心阻尼元件并行承载的布置方式，上端为铰接耳环结构，下端设置环形安装座，中间通过导向座、弹簧托盘和锁紧调节件完成轴向约束。弹簧承担静载与往复回弹，阻尼段负责把冲击动能转化为耗散能量，二者配合后可在路面起伏、设备启停或机构碰撞时快速抑制振幅，避免被支撑部件出现持续振荡。

　　从实际使用场景看，这类结构常见于车辆悬架、小型移动设备、工业台架以及需要隔振的机械连接部位。上端耳环用于与车架或摆动构件形成销轴连接，下端座面则贴合桥体、支架或安装平台；两端连接边界决定了总成只能沿近似轴向承受拉压载荷，侧向力需要由周边导向机构分担。建模时需要重点还原耳环内孔、下端座面直径、弹簧中径、有效圈数以及托盘限位高度，这些尺寸直接影响装车或装机时的干涉检查。

　　设计思路上，弹簧并非独立放置，而是通过上下托盘保持同轴，托盘外缘的齿状或瓣状结构可增加定位与调节便利性，同时限制弹簧在压缩过程中发生横向滑移。中心阻尼件外部设置防护段，能够减少泥沙、粉尘对运动区域的影响；上部螺纹与锁紧件配合，可在装配阶段调整弹簧预压量，从而改变初始支撑刚度和车身或设备的静平衡位置。需要注意的是，预紧量不能只按静态高度确定，还要预留充分的压缩行程，防止极限冲击时弹簧并圈或阻尼件触底。

　　外形尺寸校核应围绕闭合长度、拉伸长度、安装孔中心距和最大外径展开。弹簧外径是周边管路、护罩、摆臂间隙检查的关键边界；上端耳环宽度和孔轴方向决定销轴规格；下端座面的接触面积则关系到支架局部承压。三维结构中，弹簧螺旋升角、端部磨平圈、托盘台阶、耳环倒角以及阻尼筒与弹簧的同轴关系都需要清晰表达，便于后续工程图拆件、强度校核和装配工艺制定。

　　在功能特性方面，该总成兼顾承载、复位、缓冲和隔振。弹簧提供线性或近线性的回复力，阻尼元件控制压缩与伸张速度，使外部冲击不会直接传递到主体结构。对于结构设计人员，模型可用于验证悬架行程、安装姿态和零件装配关系；对于选型人员，可据此判断连接形式、空间边界和刚度匹配方向；对于加工与装配人员，则能通过剖视关系理解弹簧托盘、阻尼筒、销轴和锁紧件之间的装配顺序。
