红香蕉母插孔电气连接端子结构

　　该母插孔属于大电流香蕉接插体系中的母端导电部件，常见于测试台架、电源柜、实验仪器、蓄电池组跨接以及工业设备临时供电回路中，承担快速插拔、低阻导通和机械定位的作用。与普通小型信号端子相比，红香蕉系列更强调接触可靠性和载流能力，因此在结构上采用了较长的轴向分段布局，前端为插孔容纳区，中段设置绝缘与限位结构，尾部延伸出带孔扁平接线耳，可通过螺栓、垫片与线缆铜鼻子或母排直接压接固定。

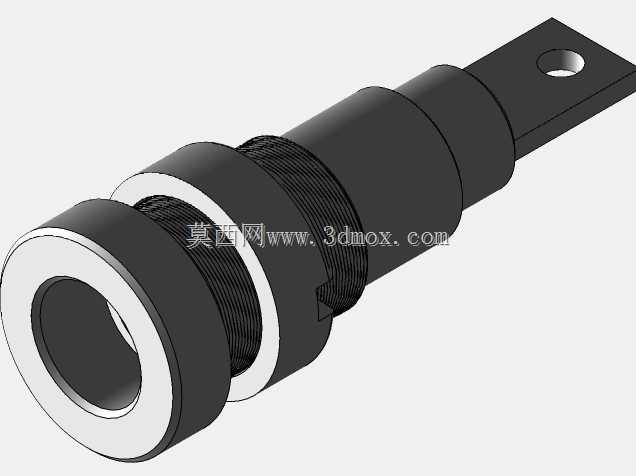

　　从实际装配边界看，零件沿轴线呈现多级圆柱台阶，各段直径差异明显。前端大直径圆环用于插入面板或绝缘支座时形成轴向止挡，避免端子在插拔力作用下向后窜动；紧邻的环槽可配合卡圈、绝缘套或橡胶密封圈，实现面板定位、防转和一定程度的防尘隔离。中段外圆带有细密螺纹特征，能够与锁紧螺母、绝缘护套或设备面板配合，通过螺纹旋合调整安装位置，并把端子牢固固定在开孔面板上。后部圆柱段作为过渡区，将导电主体与尾部扁舌衔接，截面由圆形逐渐过渡到矩形，有利于在受插拔侧向力时分散应力。

　　尾部扁平接片是该端子与外部回路连接的关键区域，端部开设圆形通孔，孔中心与端子轴线保持确定的偏心高度。安装时螺栓穿过该孔与线鼻、垫圈和螺母锁紧，接触面应保持平整，以降低接触电阻并防止大电流下发热。扁舌宽度决定了与相邻端子的最小排布间距，在多相电源或多路测试面板上布置时，需要结合爬电距离、电气间隙和绝缘护套厚度统一校核，不能仅按金属外轮廓判断可用空间。

　　建模过程中，回转主体适合通过旋转特征生成，再以外圆车削台阶的思路控制各段长度与直径。螺纹段不必在早期方案中过度追求全牙细节，结构评审阶段可先用纹理或简化牙型表达，待进入干涉检查和出图阶段再补充详细牙型。尾部扁舌需在圆柱主体基础上进行拉伸切除，开孔位置、扁舌厚度与过渡圆角要重点控制；圆角过小会在压接和反复受力时形成应力集中，过大则可能压缩有效导电截面。前端插孔内腔应与配套公头弹片直径、插入深度相匹配，孔口倒角需圆滑，以引导公头快速对中，减少偏插造成的弹片损伤。

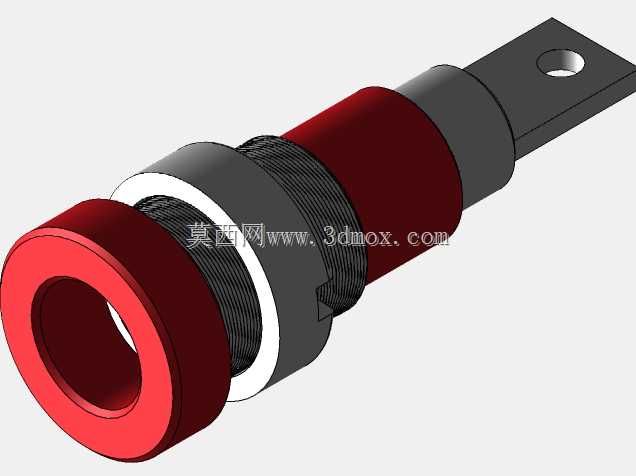

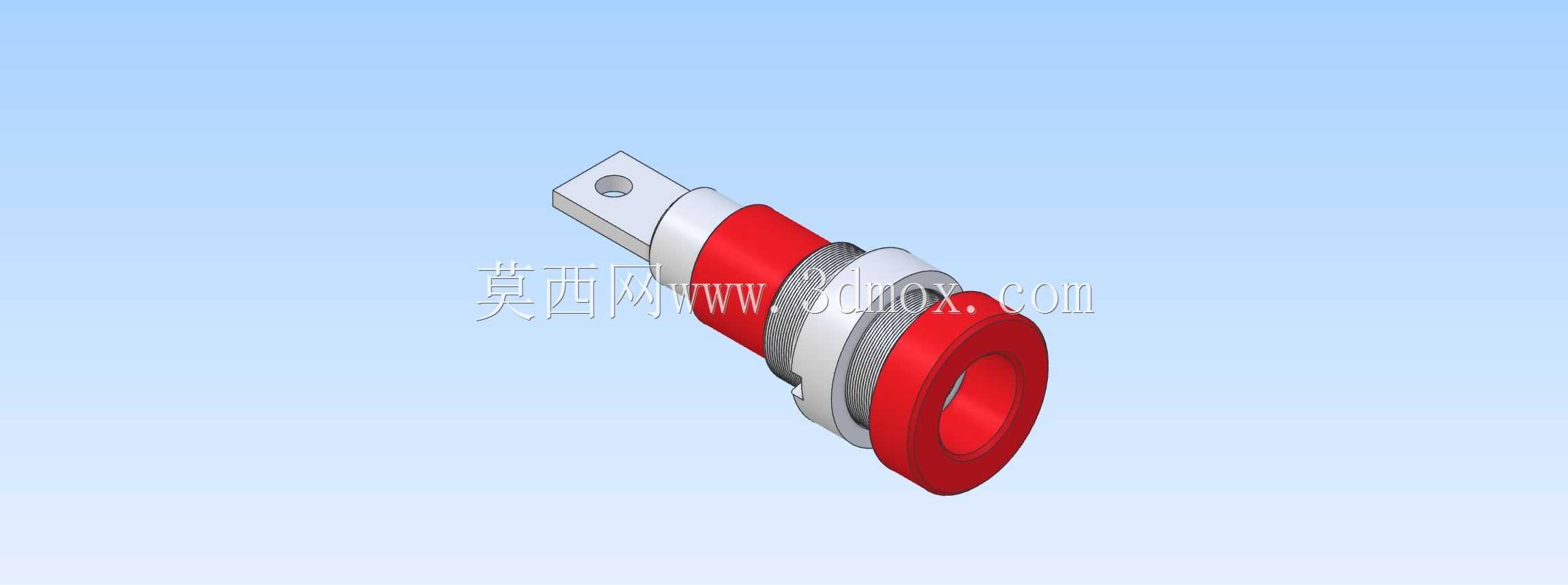

　　使用场景上，这类端子往往裸露在操作者可触及的测试面板附近，因此金属件之外通常还要搭配彩色绝缘外壳，红色多用于正极或特定相序标识。金属本体承担导电与锁紧，绝缘件承担防误触和相间隔离，二者在轴向台阶、环槽和螺纹处形成配合。设计评审时应同时检查插拔行程、螺母锁紧厚度、面板开孔直径、尾部螺栓回转空间以及线缆弯曲半径，确保端子装入设备后既能快速更换接线，又能在振动和频繁操作环境下保持稳定接触。
