起重吊装用合金钢链条挂钩结构

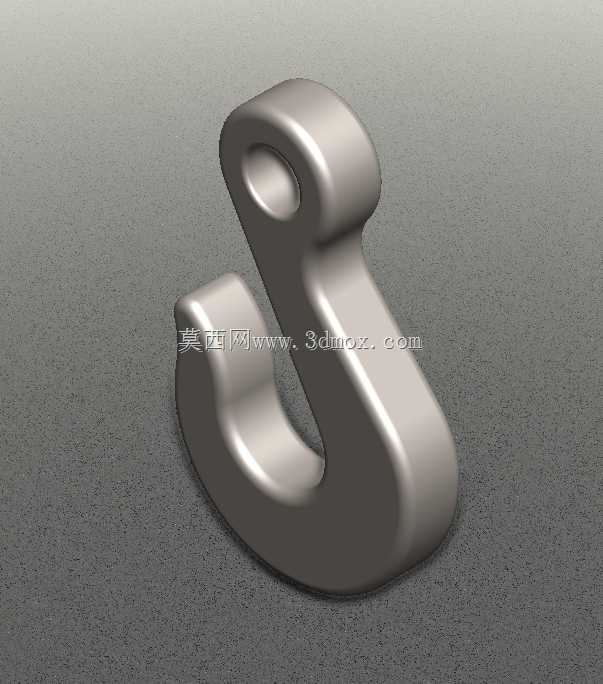

　　这款链条挂钩属于起重索具系统里的末端承重连接件，在车间天车吊运、机床上下料工位、港口轻型物料吊装以及工程机械维修现场都十分常见，核心作用是把链条端的拉力平顺传递到被吊工件，同时依靠钩体的弧形兜取结构防止吊载过程中绳索或吊环意外滑脱。从结构形态看，钩体顶端加工出带横向通孔的加厚吊耳，孔位用于穿入配套链条销轴或者连接卸扣，通孔周边做了整圈加厚凸台，避免受拉时孔壁出现应力集中撕裂；钩身从顶端吊耳向下平滑过渡为大曲率弧形钩槽，钩尖位置做了上翘的防脱挡边轮廓，即便吊装时链条出现小幅晃动，也不容易从钩口位置滑出。

　　建模过程中首先要把控的是载荷传递路径，整根钩体的受力从顶端销轴孔向下沿钩身外侧弧线分布，因此截面不能做成等厚直板：钩背受拉侧的壁厚要明显大于钩尖内侧受压侧，所有转角位置全部采用大圆角顺滑过渡，杜绝直角锐边造成的疲劳裂纹起始点。外形尺寸的匹配要结合配套链条规格确定，顶端销轴孔的内径要比链条销轴直径留出0.5至1毫米的装配间隙，孔的轴向宽度要和链节的内档宽度对齐，保证链条装入后不会出现侧向别卡；钩身内侧的兜取圆弧半径要大于常用吊装吊环的截面直径，让吊环落入钩槽后能完全贴合弧面，避免线接触造成局部压强过高压伤吊环表面。

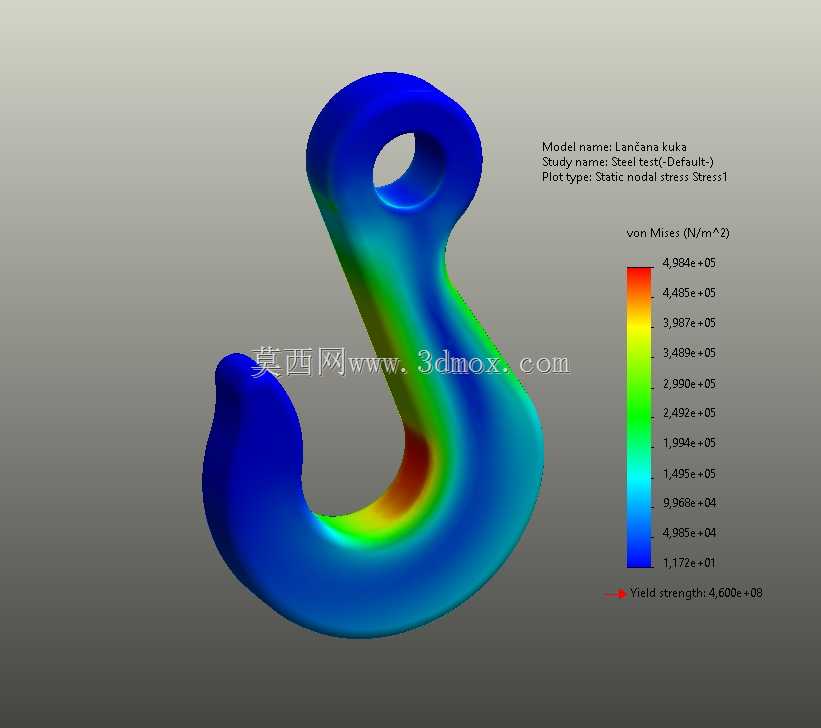

　　安装边界方面，挂钩顶端吊耳的两侧端面要和相邻链节的侧面预留少量窜动间隙，保证起吊过程中挂钩可以随吊物重心小幅自由偏转，自动调整到受力竖直方向，不会因为侧向约束产生附加弯矩。钩体整体采用模锻成型的工艺思路设计，表面所有棱边都做倒圆处理，既可以消除锻造后的应力集中，也能避免吊装作业时锋利边缘划伤操作人员或割伤吊装吊带。在实际选型校核时，还要根据额定起重量对应放大钩身的截面厚度，危险截面集中在钩身弧线的最低处，建模时可以通过截面属性测算该处的抗弯截面模量，结合拉力载荷验算弯曲应力与拉应力的叠加值，确保长期反复起吊工况下不会出现塑性变形。钩口的开口宽度也要控制在合理范围，既要方便吊环快速挂入，又不能开口过大导致吊载时吊环轻易脱出，整体轮廓在保证承重能力的前提下尽可能紧凑，减少吊装时挂钩自身占用的作业空间。
