树莓派Mini摄像头外壳及可调支架结构

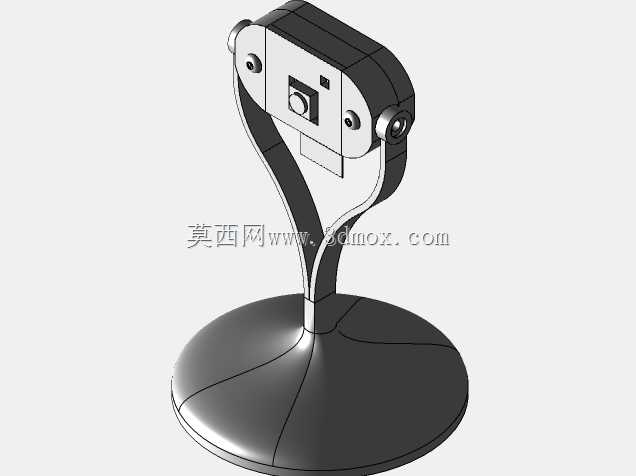

　　这套适配Mini-pi相机的外壳与支架结构，主要面向小型嵌入式视觉监测场景设计，可覆盖桌面3D打印过程监控、小型实验台视觉采集、桌面端简易安防监测、树莓派开发项目视觉模块搭载等实际使用需求，解决了裸装摄像头模块固定角度难调整、电路板裸露易受磕碰、排线易拉扯损坏的常见工程问题。从功能特性来看，整体结构分为底座、弯曲支撑臂、摄像头安装舱三个核心部分，圆形配重底座采用大直径平底设计，放置在平整桌面时可依靠自身重量保持稳定，无需额外打孔固定，适合临时搭建的测试场景快速部署；支撑臂采用流线型弯曲构型，内部预留了柔性带状电缆的走线空间，可将摄像头连接排线完全收纳在结构内部，避免排线外露被勾扯导致的接口松脱、线芯断裂问题，

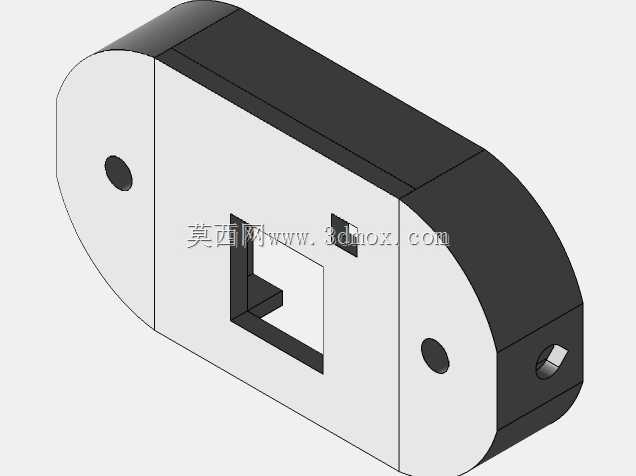

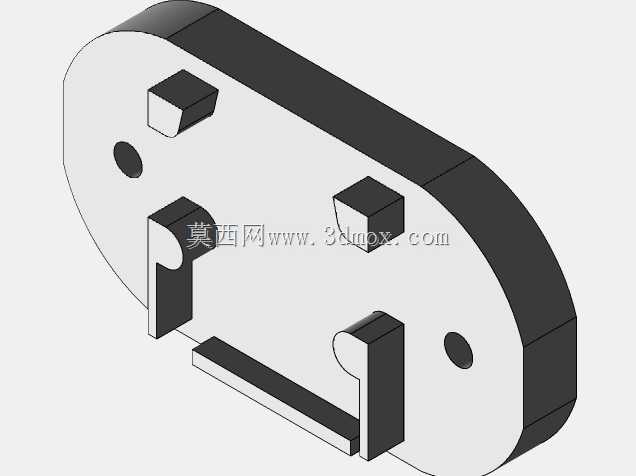

　　同时支撑臂的弯曲弧度经过测算，可让摄像头安装位置处于底座中心正上方的合适高度，适配常规桌面设备的拍摄视野范围。摄像头安装舱采用两侧铰接的连接方式，与支撑臂顶端通过转轴结构配合，可实现俯仰角度的无级调整，调整到位后依靠铰接处的阻尼保持角度稳定，无需额外锁止结构即可满足不同拍摄角度的固定需求；安装舱内部预留了摄像头模组的精准定位槽，可直接卡入对应尺寸的Arducam Pi相机模组，舱体正面预留了镜头通光孔与补光元件的避让位，不会遮挡镜头拍摄视野与补光元件的光线投射，舱体侧面预留了M3螺母的预埋槽位，装配时可将M3螺母预先嵌入槽内，通过M3螺丝将舱盖与舱体锁紧，固定内部的摄像头模组，避免模组在调整角度时出现移位。从设计思路层面，

　　整套结构优先考虑了嵌入式开发场景的快速装配需求，所有零件均采用少紧固件的设计方案，除摄像头舱体的固定螺丝外，其余结构均采用卡扣或过盈配合实现连接，无需复杂工具即可完成整机组装；支撑臂与底座的连接位置采用定位凸台配合，装配时直接将支撑臂底端插入底座中心的安装孔即可完成固定，拆卸时可直接拔出，方便不同场景下的收纳与转移。在安装边界与尺寸适配方面，整套结构放置在桌面时的占用直径与常规桌面水杯底座尺寸接近，不会过多占用工作台面的操作空间；支撑臂的高度设置兼顾了视野覆盖范围与结构稳定性，不会因为过高导致整体重心上移出现倾倒问题；摄像头安装舱的内部尺寸严格匹配对应型号相机模组的外形尺寸，同时预留了0.2mm的装配间隙，

　　方便3D打印制作后的零件顺利装配，不会因为打印件的尺寸误差导致模组卡入困难。铰接位置的转轴直径经过反复调整，既保证了角度调整时的转动顺滑度，又能提供足够的阻尼保持调整后的角度，不会出现摄像头因自身重量下垂偏移的问题；底座底部可根据使用需求粘贴防滑胶垫，进一步提升放置在光滑桌面时的稳定性，避免被误碰后出现位置偏移。整套结构的走线设计充分考虑了柔性排线的弯曲半径要求，内部走线槽的转角均采用圆弧过渡，不会出现锐角弯折导致排线内部线芯断裂的问题，排线从支撑臂内部穿出后可直接连接到底座旁的树莓派主板，走线整洁无外露，适合长期固定部署的视觉监测场景使用。
