直插式3mm黄色发光二极管元件

　　做电控柜面板、小型实验台架或者教学演示装置的结构布局时，最先要敲定的往往不是主控板的排布，而是面板上状态指示灯的安装边界——这类直插式3mm黄色发光二极管，是工业现场状态反馈里用得最久的一类元件。先从安装端说起，灯珠头部的圆柱段直径严格控制在3mm，配套面板开孔只要开φ3.1~φ3.2mm的通孔就能顺利穿入，头部下方自带的限位凸台会直接贴住面板内侧，不用额外加装卡环就能限制灯珠向外窜动，凸台的轴向厚度留了0.8mm左右的余量，就算面板是1mm厚的冷轧钢板或者亚克力板，穿入后从外侧点一点快干胶或者套上配套的黑色塑料灯座，就能完全固定，不会出现晃动偏移。

　　很多新手布线时容易忽略引脚的长度预留，这款灯珠的两根平行直插引脚从基座尾部向外延伸，总长度足够从面板位置直接搭接到后方PCB板的焊盘上，引脚中心距是行业通用的2.54mm，刚好匹配万用板、标准洞洞板的孔距，不用弯折引脚就能直接插装焊接；如果是走飞线连接到端子排，也可以根据柜内走线槽的位置任意修剪引脚长度，引脚本身是镀锡铜材质，上锡速度快，焊接时不会出现虚焊、引脚吃锡不良的问题。

　　从功能特性来看，黄色发光波段的穿透力在车间多粉尘、环境光偏强的场景下表现很稳，不像红色灯珠在强光下容易和消防警示标识混淆，也不像绿色灯珠在设备绿色外壳上辨识度下降，专门用来标注设备待机、工序就绪、料仓缺料预警这类非故障类状态最为合适：装配在半自动组装工位的操作面板上，工人隔着两三米就能快速识别工位当前状态，不用凑近屏幕查看提示文字。

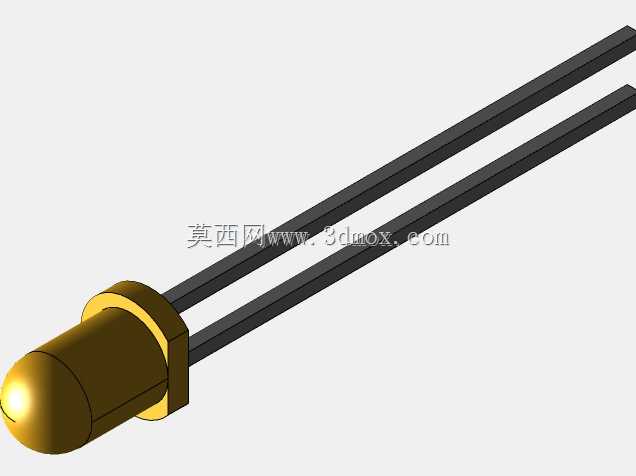

　　建模的时候特意把灯珠头部的半圆球透光端、中部的圆柱透光段、根部的方形定位基座、两根平行引脚的装配关系全部还原，没有做不必要的曲面简化：半球形灯头的光学曲面是这类灯珠出光角度的核心保障，常规3mm直插LED的出光角在20~30度之间，光线不会过度散射，正对操作人员方向的亮度足够，侧向漏光少，不会相邻两个指示灯的光线互相串扰。根部的方形基座除了限位之外，还能在波峰焊时给灯珠提供定位支撑，不会因为焊锡融化的浮力让灯珠偏转倾斜。

　　在整机结构排布时，这类灯珠的占用空间极小，面板后方只需要留出引脚延伸的走线空间，不需要预留大型接插件的安装位置，哪怕是手持检测设备、小型便携仪器的狭小面板上，也可以并排布置3~5颗不同颜色的指示灯，各自的开孔间距只要留到5mm以上，就不会出现安装工具互相干涉的情况。引脚的极性区分也在结构上做了适配，常规长引脚为正极、短引脚为负极，建模时保留了两根引脚的长度差，在做PCB封装设计的时候可以直接对应焊盘的正负标识，避免装配时插反导致灯珠不亮。

　　不同于贴片LED需要贴片机才能完成批量装配，这种直插灯珠完全支持手工焊接、小批量样机试制，在非标自动化设备的改造项目里，运维人员甚至可以在现场直接更换损坏的灯珠，不需要拆解整块控制板，维护成本极低。灯珠本体的环氧树脂外壳具备不错的抗冲击能力，日常面板擦拭、车间轻微震动都不会导致灯头碎裂，适配工业现场的复杂使用环境。
