线性摩擦直线焊机结构三维设计

　　这套线性摩擦直线焊机的三维结构，面向金属固态连接工况展开，核心是通过工件接触面之间的高频往复相对运动，在轴向压力作用下使界面产生摩擦热，待材料达到粘塑性状态后迅速顶锻，形成无熔化、低缺陷的焊接接头。与熔焊不同，整个过程不依赖填充材料，也不需要保护气体和焊材消耗，特别适合铝合金、钛合金、铜合金以及异种金属之间的高强连接，在航空结构件、汽车轻量化部件、液压阀块、导电铜排和刀具复合制造场景中都有明确使用价值。

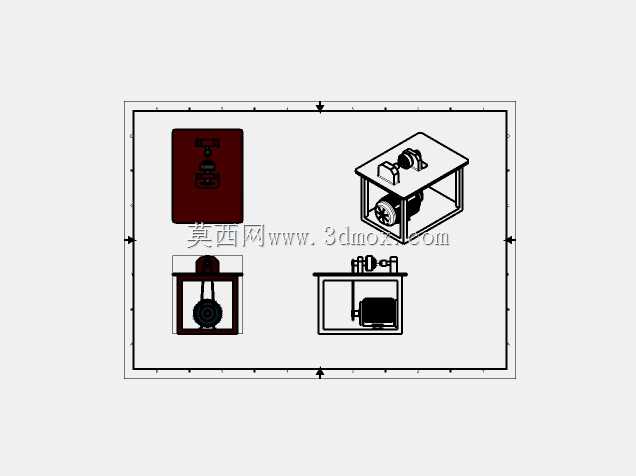

　　从设备布置看，模型将往复驱动、工件夹持、顶锻加压和机架承载分成几个功能区域。上部台架用于安装振动发生组件和动力输出部件，下部柜体容纳驱动源、传动件及配重空间，侧面留出维护开口，便于检修皮带、联轴器、电机和限位元件。机架采用框式承载思路，焊接时的往复惯性力和顶锻反力需要在封闭框架内闭环传递，因此立柱、底板和台面之间的连接刚度直接影响焊接相位稳定性；若机架刚性不足，振幅会在负载下衰减，界面摩擦热输入也会随之波动。

　　夹持系统的设计重点在于约束工件的非工作自由度。被焊工件一侧随振动机构做直线往复运动，另一侧固定在对中工装上，两端夹紧面需要保证平行度和同轴度，避免顶锻时出现错边、翘曲或局部应力集中。模型中夹具与台面的安装孔位、避让槽和压紧位置都可作为后续细化依据，实际工程中还需根据工件截面形状更换钳口、垫块或专用定位胎具。

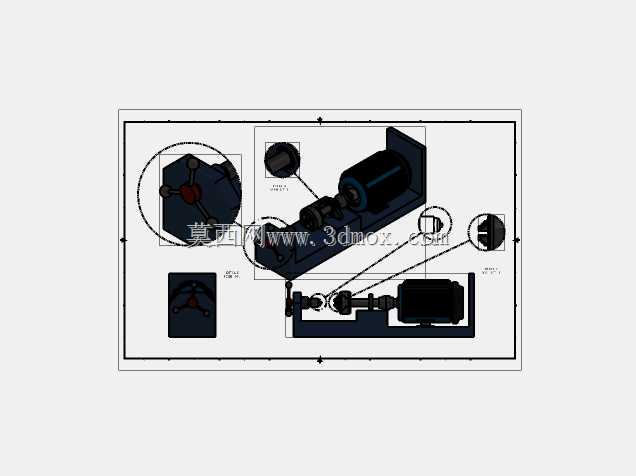

　　传动部分围绕“稳定往复运动”组织。动力经电机、带轮或联轴环节传递至振动机构，再转化为设定频率和振幅的直线运动；顶锻侧则需要提供可控压力，使摩擦阶段、制动阶段和顶锻阶段的载荷按工艺曲线切换。结构设计时要关注运动件的极限位置，确认振动组件在最大振幅下不与护罩、夹具、机架横梁发生干涉，同时在设备四周保留操作和检修空间。

　　外形边界方面，该设备属于台式集成焊机，底部柜体承担支撑和防护作用，顶部工作台面决定工件装夹高度。布置产线时，应在正面预留上下料距离，在驱动侧预留拆装电机和传动件的空间，在后方考虑电气、液压或气动管路走向。设备底脚需要落在平整承重基础上，若用于高频连续生产，还应校核地脚承载、台面水平度以及周边安全防护范围。整体模型把机架、驱动、夹持和防护关系表达清楚，可用于焊接专机方案论证、结构干涉检查、工装布局设计以及非标设备改型参考。
